| МКСН.405544.005 РЭ
НАЗНАЧЕНИЕ:
БУ-7 предназначен для использования в составе изделий, производства АО «НПП «Эталон».
Блоки управления выпускается в различных исполнениях отличающихся друг от друга количеством каналов регулирования и типом преобразователя температуры (входной сигнал).
ФУНКЦИИ, ВЫПОЛНЯЕМЫЕ БУ-7:
- трех или одно зонное измерение и регулирование по ПИД закону (управление нагревателем) температуры в рабочем пространстве:
- измерение и регулирование по ПИД закону (управление нагревателем) температуры в рабочем объеме термостатов и печей;
- управление двигателем для перемешивания жидкости в термостате;
- отображение результатов измерения на шестиразрядном знаковом индикаторе в °С;
- установка требуемой температуры с контролем по знаковому индикатору;
- контроль и отображение неисправностей (обрыв преобразователей температуры, обрыв датчика компенсатора, неисправность узла контроля питания);
- звуковая сигнализация аварийных ситуаций;
- связь с персональным компьютером по интерфейсу RS-232;
- значения уставок сохраняются при выключении БУ-7.
Диапазоны задания уставок регулирования приведены в таблице 1.
УСЛОВИЯ ЭКСПЛУАТАЦИИ:
• температура окружающей среды (20 ± 5)°C;
• относительная влажность воздуха от 30 до 80%;
• атмосферное давление (84 — 106,7) кПа;
• закрытые взрывобезопасные помещения без агрессивных паров и газов, токопроводящей пыли.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
Блок управления БУ-7 |
|||||||||||||||
|
-0 |
-2 |
-4 |
-3 |
-6 |
-1 |
-5 |
-8 |
-9 |
-10 |
-7 |
-11 |
|||||
|
Диапазон регулируемых температур, °С |
100…1200 |
300…1600 |
40…800 |
25…200 |
600…1780 |
|||||||||||
|
Характеристика преобразователя НСХ, W100 |
ПП (S) |
ПР (В) |
100П, W100=1,391 |
ТХА (К)*, 100П |
ПР (В) |
|||||||||||
|
Диапазон задания уставок регулирования, °С |
20…1250 |
20…1650 |
0…850 |
0…250 |
20…1800 |
|||||||||||
|
Минимальная дискретность задания значений уставок, °С |
0,01 |
|||||||||||||||
|
Напряжение управления нагрузкой |
220 |
5 |
220 |
5 |
220 |
80 |
220 |
5 |
||||||||
|
Максимальный ток нагрузки на один канал, А, не более |
15 |
0,01 |
40 |
0,01 |
12 |
10 |
20 |
22 |
1,5 |
11 |
0,01 |
|||||
|
Максимальный ток нагрузки на изделие, А, не более |
40 |
— |
— |
20 |
22 |
— |
||||||||||
|
* дифференциальная термопара |
||||||||||||||||
Применяемость в изделиях производства АО «НПП «Эталон» приведена в таблице 3.
По отдельной заявке возможно изменение технических характеристик, после дополнительного согласования с разработчиками.
Тел. (3812) 36-99-67
Таблица 2. Эксплуатационные характеристики БУ-7
|
НАИМЕНОВАНИЕ |
ЗНАЧЕНИЕ |
|
Средняя наработка до отказа, ч |
25 000 |
|
Питание |
(220±22) В, частотой (50±1) Гц |
|
Мощность, потребляемая блоком, Вт |
22 |
|
Габариты, мм, не более |
270х100х360 |
|
Масса, кг, не более |
5 |
Таблица 3. Применяемость в изделиях
|
ТИП |
ПРИМЕНЯЕМОСТЬ |
ПРИМЕЧАНИЕ |
|
БУ-7-0 |
Базовая модель |
3 канала |
|
БУ-7-1 |
— |
3 канала |
|
БУ-7-2 |
МТП 1200-4, МТП 1200-5, ПРТ 600-1100 |
3 канала |
|
БУ-7-3 |
— |
3 канала |
|
БУ-7-4 |
МТП-2МР-50-500, ПШ 1200, МТП-2МР-70-1000, ОП 700-1, АЧТ 45/100/1100 |
1 канал |
|
БУ-7-5 |
ТР-1М-300(500), ТР-1М-В, ТР-1М-У1(У2), ТР-20, АЧТ 165/40/100 |
1 канал |
|
БУ-7-6 |
ВТП 1600-1 |
1 канал |
|
БУ-7-7 |
УТМ-1 |
2 канала |
|
БУ-7-8 |
ПЧТ 540/40/100 |
1 канал |
|
БУ-7-9 |
КР-190 |
1 канал |
|
БУ-7-10 |
ТС 600-2 |
2 канала |
|
БУ-7-11 |
ВТП 1800-1 |
1 канал |
БУ-7-0
БУ-7-1

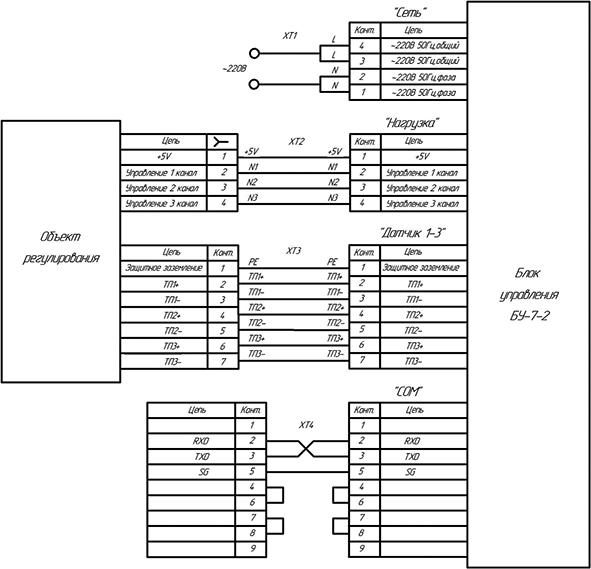

БУ-7-2
БУ-7-3
БУ-7-4
БУ-7-5
БУ-7-6
БУ-7-7

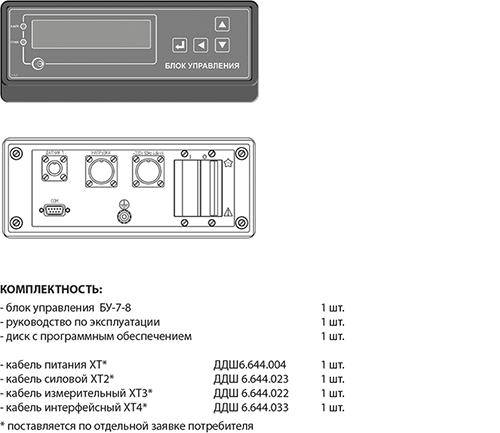

БУ-7-8

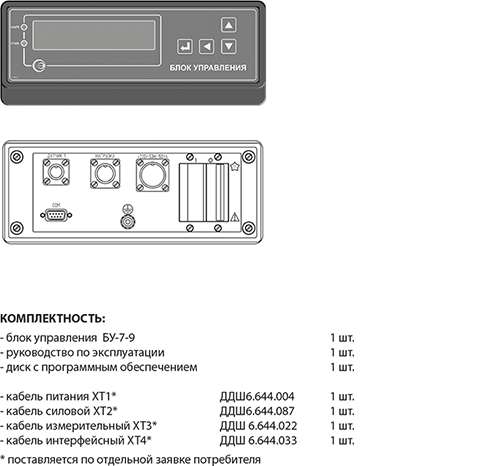

БУ-7-9
БУ-7-10
БУ-7-11
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
«Блок управления БУ-7-0»
«Блок управления БУ-7-4 для МТП-2МР-50-500»
