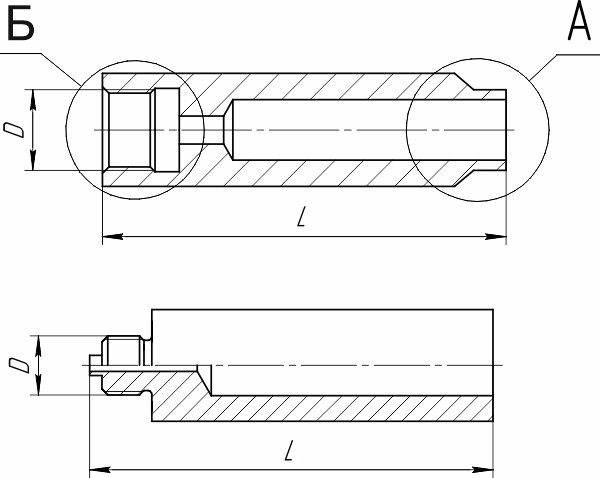

Габаритные и присоединительные размеры

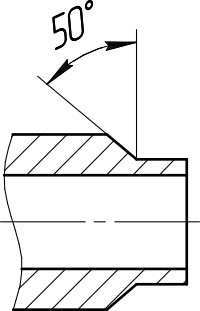

Исполнение по виду разделки под сварку
| Исполнение | |||
| 1 | 2 | 3 | |
| Вид разделки (ВИд А) |  |
 |
 |
Код резьбового соединения
| Код резьбового соединения | Присоединительные размеры (Вид Б) | ||
| К оборудованию, D | М20,
G1/2 |
M20f,
G1/2f |
1/2NPT,
1/2NPTf |
1) f – обозначение внутренней резьбы.
По согласованию возможно исполнение другого резьбового соединения.
Материал бобышек
| Обозначение | Наименование материала |
| 12Х18Н10Т | Сталь 12Х18Н10Т ГОСТ 5632-2014 |
| 20 | Сталь 20 ГОСТ 1050-2013 |
| 12Х1МФ | Сталь 12Х1МФ ГОСТ 20072-74 |
| 09Г2С | Сталь 09Г2С ГОСТ 19281-2014 |
| Х1) | Спец. исполнение (по согласованию) |
1) По согласованию возможно исполнение из других материалов.
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
Комплект поставки
| Наименование | Количество |
|---|---|
| Бобышка | 1 |
| Паспорт | 1 на партию |
Обозначение при заказе
| Бобышка 760 | 2 | М20f | 20 | 100 |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
- Серия бобышки.
- Исполнение по виду разделки под сварку.
- Код резьбового соединения.
- Материал бобышек.
- Длина бобышки L, мм 1): 50, 100 1).
1) По согласованию возможно изготовление другой длины.
