ХарактеристикиМанометры виброустойчивые коррозионностойкие буровые ДМ8008-ВУф Кс исп Б предназначены для измерения избыточного давления агрессивных сред, в т.ч. сероводородсодержащих сред, газоводонефтяной эмульсии с температурой до +150°С, с содержанием Н2S и СO2 до 25% по объему каждого, нефти и нефтепродуктов с содержанием парафина до 10% весовых.
ВАЖНО! Виброустойчивость приборов обеспечивается за счет заполнения полости корпуса демпфирующей жидкостью (ПМС-300).

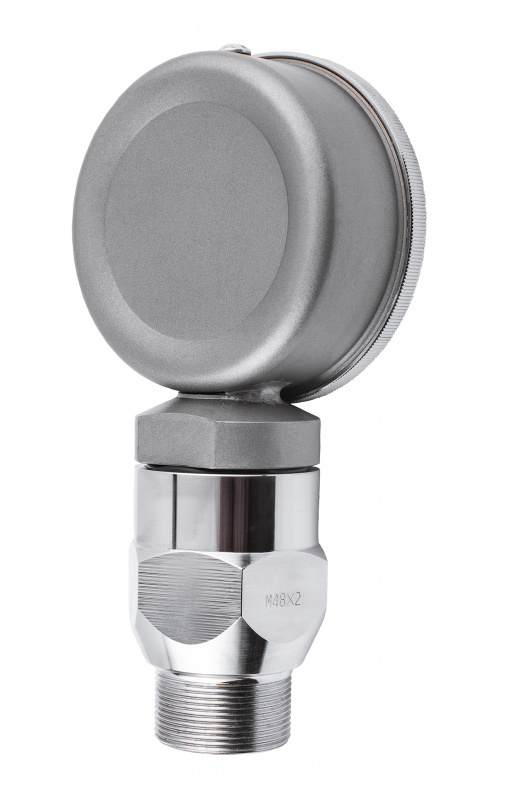

Номинальный диаметр корпуса100 ммКласс точности1,5Степень пылевлагозащитыIP65Резьба присоединительного штуцера– М48*2 (базовая)
– другие резьбы по заказуРазмер квадрата под ключ, мм70 ммРасположение штуцерарадиальноеУстойчивость к климатическим воздействиямисполнение УХЛ1 по ГОСТ 15150-69Диапазон температур измеряемой среды, оС (рекомендуем подключать прибор к источнику давления посредством отвода-охладителя)от -50 до +150 оСДиапазон температуры окружающей среды, оСот -70 до +60 оСДемпфирующая жидкостьПМС-300Виброзащищенностьгруппа V4 по ГОСТ Р 52931-2008Рабочие диапазоны измерений– постоянная нагрузка – 3/4 шкалы
– переменная нагрузка – 2/3 шкалы

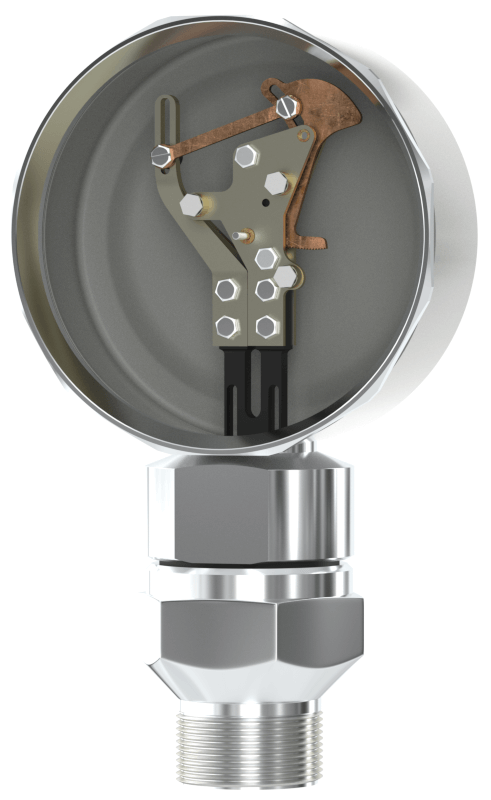

– кратковременная нагрузка – 110% шкалыСредний срок службы10 летМасса, не более4,2 кгМатериал корпусаалюминиевый сплавОбечайканержавеющая стальСтеклоорганическое литоеЧувствительный элемент, трибко-секторный механизммедный сплав, рессорного типаШтуцернержавеющая стальЦиферблаталюминиевый сплав, окрашенный в белый цвет -
Пределы измеряемого давления
Пределы измерений в системных единицах (МПа) – базовое исполнение
(по заказу изготавливаются в любых единицах измерения)
ДМ8008-ВУф Кс исп Б (манометр) 0 – 16; 25; 40; 60; 100; 160 МПа -
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода прибора в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 2405-88.
Гарантийный срок хранения прибора – 12 месяцев с момента изготовления.
-
ДокументыСУТ Манометры ФТ 60168-15 01.2024-01.2030
Размер:
465,9 кбОписание типа
Размер:
6,2 мбДекларация о соответствии (ТР ТС 032)
Размер:
612,5 кбСертификат соответствия (ТР ТС 032)
Размер:
2,2 мбДСС ГОСТ ТУ Манометры ФТ
Размер:
723,6 кбСертификат Соотвествия ТР ТС 012 Манометры ФТ 2024
Размер:
2,5 мбДокументы СНГ
украинское
Размер:
254,2 кбказахстанское (на кз) (тип ФТ)
Размер:
181,6 кбказахстанское (тип ФТ)
Размер:
180,3 кббелорусское
Размер:
398,4 кбтуркменистанское
Размер:
599,9 кбСУТ Манометры ФТ Узбекистан 01.2025 – 01.2030
Размер:
1,6 мбДокументы для проектировщиков
Исполнения и маркировки
Размер:
425,2 кбКарта заказа напоромеров ФТ
Размер:
357,1 кбМетодика поверки
Размер:
1,4 мбОпросный лист на манометры ФТ
Размер:
92,4 кбРуководство по эксплуатации
Размер:
748 кбЦена деления манометров ФТ
Размер:
251,8 кбОбразец паспорта
Размер:
1,1 мбСокращения и условные обозначения исполнений приборов ФТ
Размер:
259,5 кб -
УслугиВыписка дубликатов документовРемонт вакуумметров, мановакуумметров, манометровДокументы о поверкеРегулировка напоромеров, манометров, термоманометров и термометровПериодическая поверка напоромеров, манометров, термоманометров и термометровГосударственная поверка напоромеров, манометров, термоманометров и термометров
Манометры

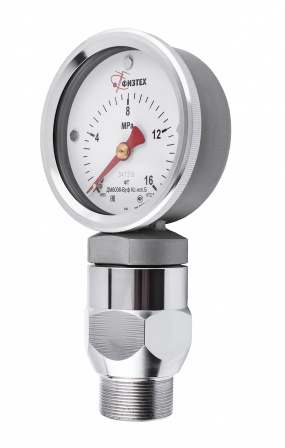

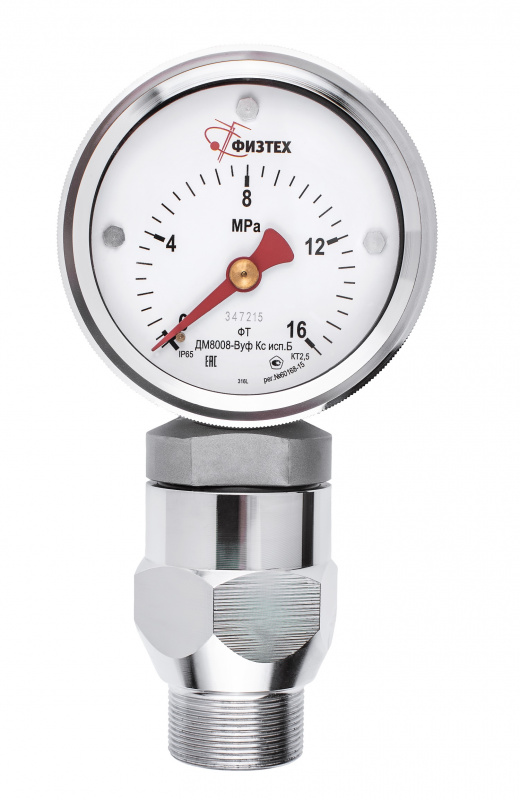

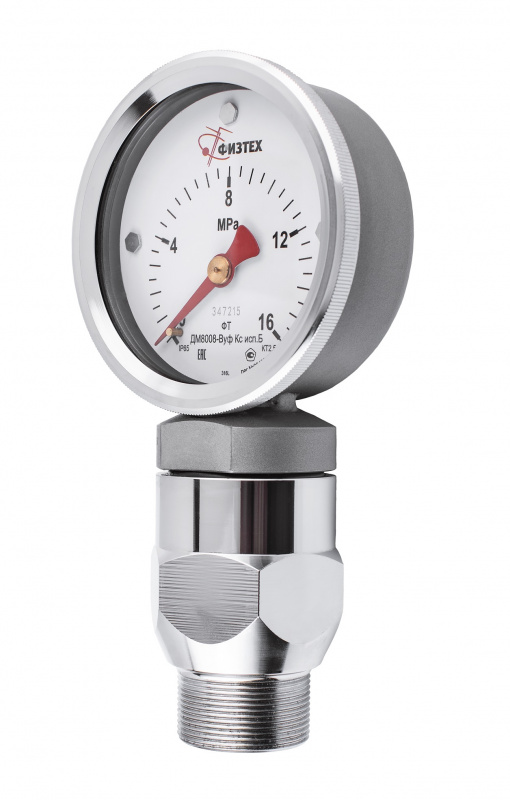

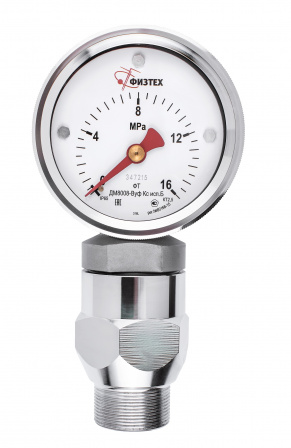

Буровые манометры ДМ8008-ВУф Кс исп Б (100 мм)
Доступность:
Нет в наличии
Номинальный диаметр корпуса
100 мм
Класс точности
1,5
Степень пылевлагозащиты
IP65
Резьба присоединительного штуцера
– М48*2 (базовая)
Межповерочный интервал — 2 года
ГОСТ 2405-88
ТУ 4212-114-64115539-2014
ТУ 4212-114-64115539-2014
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Пределы измерений в системных единицах (МПа) – базовое исполнение(по заказу изготавливаются в любых единицах измерения) |
|
|---|---|
| ДМ8008-ВУф Кс исп Б (манометр) | 0 – 16; 25; 40; 60; 100; 160 МПа |
