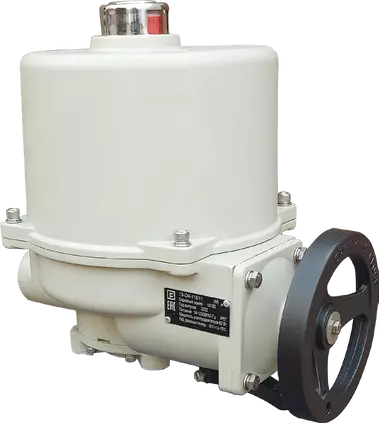

Электроприводы типа ГЗ-ОФ(К) и ГЗ-ОФ(М) общего назначения применяются для управления запорной промышленной трубопроводной арматурой, имеющей четвертьоборотный запорный орган, и устанавливаются в помещениях, под навесом и на открытом воздухе.
Электропривод может работать в системах автоматического регулирования технологическими процессами. Установочное положение привода любое.
Питание электропривода осуществляется от сети переменного тока напряжением 220 В или 380 В по 3-х фазной схеме, частотой 50 Гц, в зависимости от установленного в нем электродвигателя.
Электропривод позволяет осуществлять:
- закрытие и открытие затвора арматуры:
а) дистанционно с диспетчерского пульта управления;
б) в ручном режиме – с помощью маховика при отсутствии электропитания;
- автоматическое отключение электродвигателя ограничителем хода выходного вала электропривода при достижении затвором арматуры крайних положений;
- автоматическое отключение электродвигателя двухсторонней муфтой ограничения крутящего момента при достижении величины установленного крутящего момента на выходном валу электропривода в положениях ЗАКРЫТО, ОТКРЫТО или при аварийной остановке затвора арматуры в процессе работы на закрытие или открытие (только для ГЗ-ОФ(М));
- указание положения затвора арматуры на указателе положения;
- возможность регулировки крутящего момента в пределах до +30 % от номинального значения настройки завода-изготовителя для ГЗ-ОФ(М);
- защиту электродвигателя от перегрева при перегрузках (тепловое реле)
Режимы работы электропривода
- кратковременный режим S2 по ГОСТ 183-74 с продолжительностью включения 15 мин., с частотой
включений до 60 раз в час, для работы в режиме автоматического регулирования не более 600 включений в
час;
- повторно – кратковременный режим S4 по ГОСТ 183-74 с продолжительностью включения 50 мин, с
частотой включений до 1200 включений в час.
