Четвертьоборотный электропривод ГЗ-ОФ-200/14 М, 380 В

Четвертьоборотный электропривод ГЗ-ОФ-200/14 М, 380 В

ГЗ ЭЛЕКТРОПРИВОД
Доступность:

Нет в наличии
  • Применение: для четвертьоборотной запорной арматуры.
  • Климатическое исполнение: по ГОСТ 15150-69; (У1).
  • Рабочая температура: от -30º до +40º С. (У1);
  • Производство: Россия.
  • Вес: 15 кг.
В зависимости от размера заказа предоставляются скидки

Цена по запросу

Характеристики

  • Применение: для четвертьоборотной запорной арматуры.
  • Климатическое исполнение: по ГОСТ 15150-69; (У1).
  • Рабочая температура: от -30º до +40º С. (У1);
  • Производство: Россия.
  • Вес: 15 кг.

Основные характеристики:

  • Напряжение питания: трехфазный 380В, 50Гц.
  • Относительная влажность (верхнее значение) 100% при 25° С.
  • Защита корпуса по IP-65 (по заказау IP67 и IP68).
  • Выходной крутящий момент: 200 Нм.
  • Время оборота выходного вала на 90 °, сек.: 14.
  • Номинальный потребляемый ток: 0.4 А.
  • Потребляемая мощность: 60 Вт.

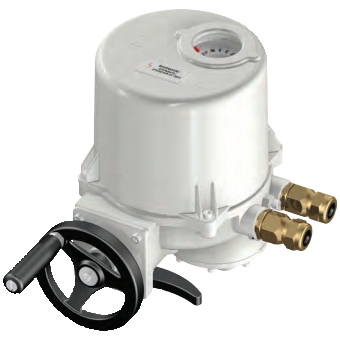

Изображение Четвертьоборотный электропривод ГЗ-ОФ-200/14 М, 380 В

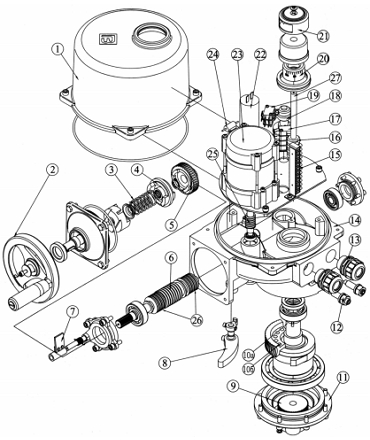

Устройство:

1 крышка
2 вал ручного привода
3 пружина муфты ручного привода
4 муфта
5 червячный вал силовой передачи
6 шестерня червячной передачи электродвигателя
7 рычаг переключения режимов
8 вал переключателя режимов работы
9 торсионная пружина
10 эксцентрик
11 соединительная втулка привода с арматурой
12 кабельный ввод
13а выходной вал
13б червячное колесо выходного вала
14 механические упоры
15 алюминиевый корпус
16 клеммные колодки
17 концевые микровыключатели
18 кулачки концевых микровыключателей
19 указатель положения
20 окно указателя положения
21 конденсатор (только для 220В)
22 нагревательный элемент
23 электродвигатель
24 червячный вал электродвигателя
25 вал указателя положения
Чертеж Четвертьоборотный электропривод ГЗ-ОФ-200/14 М, 380 В
Эскиз Четвертьоборотный электропривод ГЗ-ОФ-200/14 М, 380 В

Эскиз электропривода 380 В вид спереди
Эскиз Четвертьоборотный электропривод ГЗ-ОФ-200/14 М, 380 В

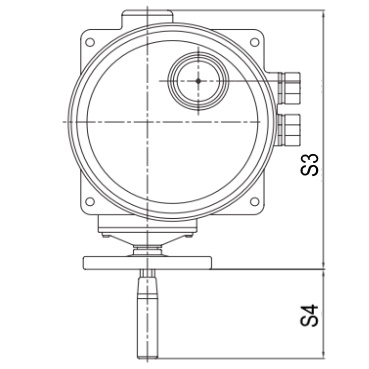

Эскиз электропривода 380 В вид сверху

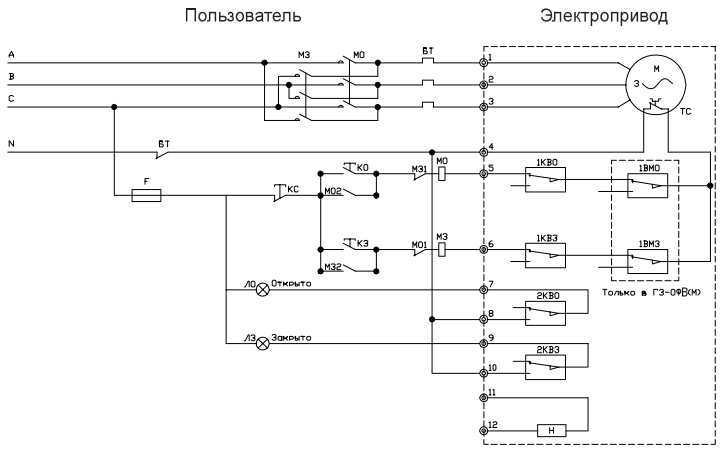

Электрическая схема подключения 380 В Четвертьоборотный электропривод ГЗ-ОФ-200/14 М, 380 В

Электрическая схема подключения электропривода 380 В
