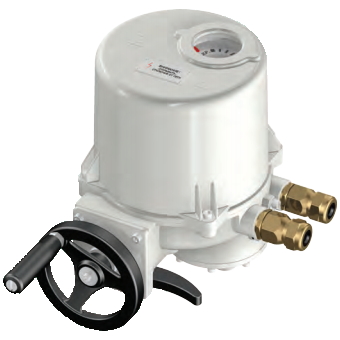

Четвертьоборотный взрывозащищенный электропривод ГЗ-ОФВ-150/22М 24В

Параметры электропривода – ОФВ-М 24 В

• Тип электропривода – Четвертьоборотный
• Крутящий момент электропривода – 150 Нм
• Время цикла (поворот на 90°) – 22 сек
• Наличие ручного дублера – Маховик
• ○ Номинальный потребляемый ток – 2.5 А
• ○ Напряжение питания – 24В
• Напряжение питания концевых выключателей – 24В
• Сигнал управления – ON/OFF
• Тип ISO фланца – F07, F10
• Датчик обратной связи – Концевые выключатели
• Степень защиты корпуса IP – 65
• Наличие взрывозащиты привода – есть
• Наличие тепловой защиты двигателя – есть
• Вес – 11 кг
• Страна производитель – Россия

Четвертьоборотный взрывозащищенный электропривод ГЗ-ОФВ-150/22М 24В

Габаритные и установочные
размеры электропривода ОФВ-М 24 В

• Длина корпуса привода S1 – 269 мм
• Ширина корпуса электропривода S3 – 201 мм
• Высота корпуса электропривода S2 – 258 мм
• Тип ISO-фланца – F07, F10
• Размер вала шток –  ○ 22 мм
• Размер вала квадрат – 9х9, 11х11, 14х14, 17х17 мм

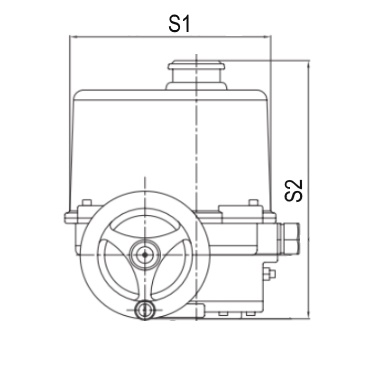

Эскиз электропривода ОФВ-М 24 В вид спереди

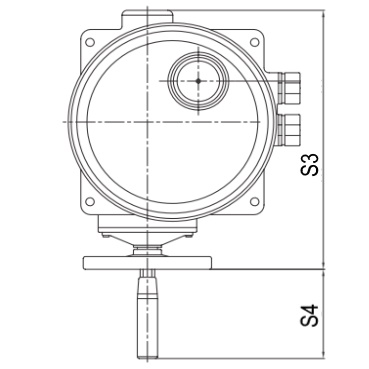

Эскиз электропривода ОФВ-М 24 В вид сверху

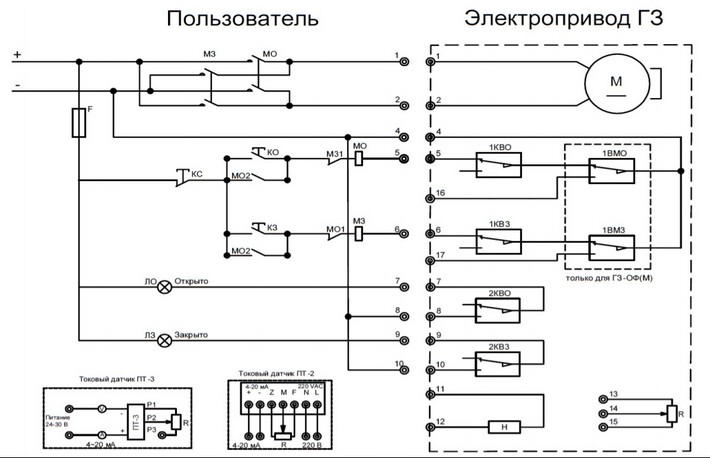

Электрическая схема подключения электропривода ОФВ-М 24 В
