| ТУ 50-98 ДДШ 4 679 001 ТУ
НАЗНАЧЕНИЕ:
для измерения температуры твердых, сыпучих и газообразных сред.
Средняя наработка на отказ при номинальной температуре применения – 100 000 ч.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ЭЧМ |
|
диапазон измеряемых температур, °C |
-50…+180 |
|
номинальная статическая характеристика (НСХ) |
50М, 100М |
|
класс допуска |
В, С |
|
время термической реакции, с |
5; 15 |
|
степень защиты от пыли и воды |
IP00 |
|
материал защитной арматуры |
ЛАТУНЬ, СТАЛЬ |
|
материал выводов и диаметр |
Pt-Ni Ø 0,2 мм ПЭТ-имид Ø 0,5 мм |
|
номинальное значение α, °Cˉ¹ (W100) |
0,00428 (1,4280) |
|
устойчивость к вибрации |
группа исп. N3, V4 |
|
вид климатического исполнения |
У3, Т3 |
Приложение. Описание типаТип средства измерения зарегистрирован в Федеральном информационном фонде по обеспечению единства измерений под № 43465-09
|
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Материал корпус |
НСХ |
Класс допус-ка |
Показа-тель тепловой инерции |
Диапазон измеряемых температур, °С |
Материал выводов |
Устой-чивость к вибра-ции |
|
ЭЧМ: ДЛИНА l = 50 мм
|
-31 |
латунь |
50М |
В |
15 |
-50…+150 |
ПЭТ-имид d=0,5мм |
V4 |
|
-32 |
С |
-50…+180 |
||||||
|
ЭЧМ: ДЛИНА l = 80 мм
|
-34 |
100М |
В |
-50…+150 |
||||
|
-35 |
С |
-50…+180 |
|
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Материал корпус |
НСХ |
Класс допус-ка |
Диапазон измеряемых температур, °С |
Показа-тель тепловой инерции |
Материал выводов |
Устойчи-вость к вибрации |
|
ЭЧМ: ДЛИНА l = 25 мм
|
-36 |
латунь |
50М |
C |
-50…+180 |
15 |
МГТФ 0,35 d=1,2 |
V4 |
|
ЭЧМ: ДЛИНА l = 12 мм
|
-173 |
Медь d=0,5 |
||||||
|
-174 |
|

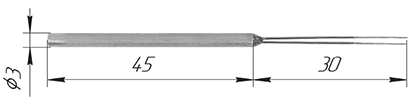

ЭЧМ: ДЛИНА l = 45 мм |
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Материал корпус |
НСХ |
Класс допус-ка |
Диапазон измеряемых температур, °С |
Показа-тель тепловой инерции |
Материал выводов |
Устойчи-вость к вибрации |
|
|
-120 |
сталь |
50М |
В |
-50…+150 |
5 |
ПЭТ-имид d=0,5мм |
N3 |
|
-121 |
С |
-50…+180 |
|
|
КОНСТРУК-ТИВНОЕ ИСПОЛ-НЕНИЕ |
Материал корпус |
НСХ |
Класс допус-ка |
Диапазон измеряемых температур, °С |
Пока-затель тепловой инерции |
Материал выводов |
Устойчи-вость к вибрации |
|
ЭЧМ: ДЛИНА l = 22 мм; d=5 мм |
||||||||
|
|
-150 |
латунь |
50М |
В |
-50…+150 |
15 |
Медь d=0,5мм |
V4 |
|
-151 |
С |
-50…+180 |
||||||
|
-152 |
100М |
В |
-50…+150 |
|||||
|
-153 |
С |
-50…+180 |
||||||
|
-158 |
сталь |
50М |
В |
-50…+150 |
||||
|
-159 |
С |
-50…+180 |
||||||
|
-160 |
100М |
В |
-50…+150 |
|||||
|
ЭЧМ: ДЛИНА l = 22 мм; d=4,8 мм |
||||||||
|
|
-161 |
сталь |
100М |
С |
-50…+180 |
|||
|
-182 |
50М |
В |
-50…+150 |
|||||
|
-183 |
С |
-50…+180 |
||||||
|
-184 |
100М |
В |
-50…+150 |
|||||
|
-185 |
С |
-50…+180 |
||||||
