Измеряемые среды:
- жидкости, в т.ч. нефтепродукты;
- пар;
- газ, газовые смеси.
- Диапазоны измеряемых давлений:
- избыточное от (0…0,16) кПа до (0…100) МПа;
- абсолютное от (0…0,2) кПа до (0…100) МПа;
- избыточное-разрежения от (-0,8…+0,8) кПа до (-0,1…+16) МПа;
- разрежения от (0…0,16) кПа до (0…100) кПа;
- разность давлений от (0…0,16) кПа до (0…16) МПа;
- гидростатическое от (0…0,8) кПа до (0…250) кПа
- Выходные сигналы 4-20 мА + HART.
- Диапазон температур окружающей среды от -60 до 80°С.
- Перенастройка диапазона измерения до 1:50 включительно.
Таблица 1. Материалы
| Код исполнения датчика по материалам | Материал | Применяемость конструктивного исполнения | |
|---|---|---|---|
| мембраны | деталей полостей, контактирующих с рабочей средой | ||
| 02 | Сплав 36НХТЮ | Сталь 12Х18Н10Т, заменитель — 12Х18Н9Т, 08Х18Н10Т | Для фланцевого с разделительной мембраной |
| AISI 316L, заменитель – 10Х17Н13M2T | Для штуцерного с разделительной мембраной | ||
| 06 | AISI 316L, заменитель – 10Х17Н13M2T | AISI 316L, заменитель – 10Х17Н13М2Т | |
| 07 | Сплав Hastelloy C276 | Сталь 12Х18Н10Т, заменитель — 12Х18Н9Т, 08Х18Н10Т | |
| 08 | Сталь AISI 316L, заменитель – 10Х17Н13М2Т | ||
| 09 | Титановый сплав | Титановый сплав | Для штуцерного без разделительной мембраны |
| 11 | Титановый сплав | Сталь 12Х18Н10Т, заменитель — 12Х18Н9Т, 08Х18Н10Т | |
| 12 | AISI 316L, заменитель – 10Х17Н13M2T | Сталь 12Х18Н10Т, заменитель — 12Х18Н9Т, 08Х18Н10Т | Только для моделей 2ХХХмк |
- Материал уплотнительных колец – резина марки НО-68-1
- Материал уплотнительных металлических прокладок – отожженная медь
Таблица 2. Условия эксплуатации
| Код | Устойчивость к воздействию температуры и влажности по ГОСТ Р52931, группа исполнения | Устойчивость при воздействии остальных климатических факторов по ГОСТ 15150 | Предельные условия эксплуатации при воздействии окружающего воздуха и температура измеряемой среды в рабочей полости датчика |
|---|---|---|---|
| t1 | В3 | УХЛ4 | от плюс 5°С до плюс 50°С; относительная влажность 95 % при 30°С без конденсации влаги |
| t8 | С3 | УХЛ3.1 | от минус 10°С до плюс 70°С; относительная влажность 95 % при 35°С без конденсации влаги |
| t101) | Д2 | У2 | от минус 40°С до плюс 80°С; относительная влажность 100 % при 40°С |
| t122) | Д3 | УХЛ1 | от минус 60°С до плюс 80°С; относительная влажность 95% при 35°С |
| 1) Код не применять для 2159, 2450, 2359 с максимальным верхним пределом измерения 2,5 МПа.
2) Код не применять для 2159, 2450, 2359, 2ХХХмк. |
|||
Таблица 3. Выходной сигнал
| Код выходного сигнала | Выходной сигнал, мА |
|---|---|
| 42А | возрастающий: 4-20 мА |
| 24А | убывающий: 20-4 мА |
| 42VA | корнеизвлекающий: 4-20 мА |
| 42 | возрастающий: 4-20 мА с цифровым сигналом на базе протокола HART |
| 24 | убывающий: 20-4 мА с цифровым сигналом на базе протокола HART |
| 42V | корнеизвлекающий: 4-20 мА с цифровым сигналом на базе протокола HART |
Таблица 4. Защищенность от воздействия окружающей среды
| Код исполнения | Код в строке заказа | Исполнение | Маркировка |
| — | ЭнИ-100 | общепромышленное | |
| -Ех | ЭнИ-100-Ex | искробезопасная электрическая цепь,
защита от воспламенения пыли оболочкой |
0Ех ia IIС Т5 Ga Х,
Ех ta IIIС Т90°C Da Х. |
| -Вн | ЭнИ-100-Вн | взрывонепроницаемая оболочка | 1Ex d IIC T5 Gb Х |
| -Exdia | ЭнИ-100-Exdia | искробезопасная электрическая цепь, взрывонепроницаемая оболочка, защита от воспламенения пыли оболочкой | Ga Ех d+ia IIС Т5 Х,
Ех ta IIIС Т90°C Da Х |
Таблица 5
| Наименование датчика | Конструктивное исполнение | Модель | Максимальный верхний предел измерения (ВПИmax) | Предельно допускаемое рабочее избыточное давление, МПа | Ряд настраиваемых стандартных верхних пределов измерений (ВПИ) | Масса
не более, кг |
||
| кПа | МПа | |||||||
| Датчик абсолютного давления
-ДА |
Штуцерное без разделительной мембраны | 2041 | 600 | — | 16; 25; 40; 60; 100; 160; 250; 400; 600 | 1,4 | ||
| 2051 | — | 2,5 | — | 0,06; 0,1; 0,16;0,25; 0,4; 0,6; 1; 1,6; 2,5 | ||||
| 2056 | — | 6 | — | 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 | ||||
| 2061 | — | 16 | — | 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16 | ||||
| 2066 | — | 25 | — | 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25 | ||||
| 2076 | — | 60 | — | 1,6; 2,5; 4; 6;10; 16; 25; 40; 60 | ||||
| 2081 | — | 100 | — | 2,5; 4; 6;10; 16; 25; 40; 60; 100 | ||||
| Штуцерное с разделительной мембраной | 2035мк | 100 | — | 2,5; 4,6; 10; 16; 25; 40; 60; 100 | 1,4 | |||
| 2038мк | 250 | — | — | 6; 10; 16; 25; 40; 60; 100; 160; 250 | ||||
| 2040м | 600 | — | — | 16; 25; 40; 60; 100; 160; 250; 400; 600 | ||||
| 2040мк | ||||||||
| 2050м | — | 2,5 | — | 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 | ||||
| 2050мк | ||||||||
| 2056м | — | 6 | — | 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 | ||||
| 2056мк | ||||||||
| 2060м | — | 16 | — | 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16 | ||||
| 2060мк | ||||||||
| 2066м | — | 25 | — | 0,6; 1; 1,6; 2,5; 4,6; 10; 16; 25; | ||||
| 2066мк | ||||||||
| Датчик избыточного давления -ДИ |
Фланцевое | 2110 | 1,6 | — | — | 0,16; 0,25; 0,4; 0,6; 1; 1,6 | 11 | |
| 2112 | 2,5 | — | — | 0,25; 0,4; 0,6; 1; 1,6; 2,5 | 6 | |||
| 2120 | 10 | — | — | 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10 | 5,6 | |||
| 2130 | 40 | — | — | 1 ;1,6; 2,5; 4; 6; 10; 16; 25; 40 | ||||
| 2140 | 250 | — | — | 6; 10; 16; 25; 40; 60; 100; 160; 250 | ||||
| 2159 | — | 1,6 | — | 0,16; 0,25; 0,4; 0,6; 1; 1,6 | ||||
| 21591)2) | — | 2,5 | — | 0,25; 0,4; 0,6; 1; 1,6; 2,5 | ||||
| 2169 | — | 16 | — | 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16 | ||||
| Штуцерное без разделительной мембраны | 2131 | 100 | — | — | 2,5; 4; 6; 10; 16; 25; 40; 60; 100 | 1,4 | ||
| 2141 | 600 | — | — | 16; 25; 40; 60; 100; 160; 250; 400; 600 | ||||
| 2151 | — | 2,5 | — | 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 | ||||
| 2156 | — | 6 | — | 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 | ||||
| 2161 | — | 16 | — | 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16 | ||||
| 2166 | — | 25 | — | 0,6; 1; 1,6; 2,5; 4; 6; 10; 16;25 | ||||
| 2176 | — | 60 | — | 1,6; 2,5; 4; 6;10; 16; 25; 40; 60 | ||||
| 2181 | — | 100 | — | 2,5; 4; 6;10; 16; 25; 40; 60; 100 | ||||
| Штуцерное с разделительной мембраной | 2120мк1) | 10 | — | — | 2,5; 4; 6; 10 | 1,4 | ||
| 2130мк1) | 40 | — | — | 10; 16; 25; 40 | ||||
| 2135мк | 100 | — | 2,5; 4; 6; 10; 16; 25; 40; 60; 100 | |||||
| 2138мк | 250 | — | — | 6; 10; 16; 25; 40; 60; 100; 160; 250 | ||||
| 2140м | 600 | — | — | 16; 25; 40; 60; 100; 160; 250; 400; 600 | ||||
| 2140мк | ||||||||
| 2150м | — | 2,5 | — | 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 | ||||
| 2150мк | ||||||||
| 2156м | — | 6 | — | 0,16; 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6 | ||||
| 2156мк | ||||||||
| 2160м | — | 16 | — | 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16 | ||||
| 2160мк | ||||||||
| 2166м | — | 25 | — | 0,6; 1; 1,6; 2,5; 4; 6; 10; 16; 25 | ||||
| 2166мк | ||||||||
| Специальное штуцерное с разделительной мембраной | 2152 | — | 2,5 | — | 0,25; 0,4; 0,6; 1; 1,6; 2,5 | 2,4 | ||
| 2162 | — | 16 | — | 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16 | ||||
| Датчик разрежения
-ДВ |
Фланцевое | 2210 | 1,6 | — | — | 0,16; 0,25; 0,4; 0,6; 1; 1,6 | 11 | |
| 2212 | 2,5 | — | — | 0,25; 0,4; 0,6; 1; 1,6; 2,5 | 6 | |||
| 2220 | 10 | — | — | 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10 | 5,6 | |||
| 2230 | 40 | — | — | 1 ;1,6; 2,5; 4; 6; 10; 16; 25; 40 | ||||
| 2240 | 100 | — | — | 2,5; 4; 6; 10; 16; 25; 40; 60; 100 | ||||
| Штуцерное с разделительной мембраной | 2235мк | 100 | — | — | 2,5; 4; 6; 10; 16; 25; 40; 60; 100 | 1,4 | ||
| Штуцерное без разделительной мембраны | 2231 | 100 | — | — | 2,5; 4; 6; 10; 16; 25; 40; 60; 100 | |||
| Датчик давления-разрежения
-ДИВ |
Фланцевое | 2310 | ±0,8 | — | — | ±0,08; ±0,125; ±0,2; ±0,3; ±0,5; ±0,8 | 11 | |
| 2312 | ±1,25 | — | — | ±0,125; ±0,2; ±0,3; ±0,5; ±0,8; ±1,25 | 6 | |||
| 2320 | ±5 | — | — | ±0,125; ±0,2; ±0,3; ±0,5; ±0,8; ±1,25; ±2; ±3; ±5 | 5,6 | |||
| 2330 | ±20 | — | — | ±0,5; ±0,8; ±1,25; ±2; ±3; ±5; ±8; ±12,5; ±20 | ||||
| 2340 | -100; +150 | — | — | ±3; ±5; ±8; ±12,5; ±20; ±30; ±50; (-100…+60); (-100…+150) |
||||
| 2359 | — | 0,1…1,5 | — | (-0,1…+0,15); (-0,1…+0,3); (-0,1…+0,5); (-0,1…+0,9);( -0,1…+1,5) | ||||
| Штуцерное без разделительной мембраны | 2341 | -100…+500 | — | — | ±8; ±12,5; ±20; ±30; ±50; (-100…+60); (-100…+150); (-100…+300); (-100…+500) |
1,4 | ||
| 2351 | — | -0,1; +2,4 | — | ±0,03; ±0,05; (-0,1…+0,06); (-0,1…+0,15); (-0,1…+0,3); (-0,1…+0,53); (-0,1…+0,9); (-0,1…+1,5); (-0,1…+2,4) |
||||
| 2356 | — | -0,1; +5,9 | — | (-0,1…+0,06); (-0,1…+0,15); (-0,1…+0,3); (-0,1…+0,5); (-0,1…+0,9); (-0,1…+1,5); (-0,1…+2,4); (-0,1…+3,9); (-0,1…+5,9) |
||||
| 2361 | — | -0,1; +15,9 | — | (-0,1…+0,3); (-0,1…+0,5); (-0,1…+0,9); (-0,1…+1,5); (-0,1…+2,4); (-0,1…+3,9); (-0,1…+5,9); (-0,1…+9,9); (-0,1…+15,9); |
||||
| Штуцерное с разделительной мембраной | 2335мк | ±50 | — | — | ±1,25; ±2; ±3; ±5; ±8; ±12,5; ±20; ±30; ±50 | 1,4 | ||
| 2338мк | -100; +150 | — | — | ± 3;±5; ±8; ±12,5; ±20; ±30; ±50; (-100…+60);(-100…+150) | ||||
| 2340м | -100; +500 | — | — | ±8; ±12,5; ±20; ±30; ±50; (-100…+60); (-100…+150); (-100…+300); (-100…+500) |
||||
| 2340мк | ||||||||
| 2350м | — | -0,1; +2,4 | — | ±0,03; ±0,05; (-0,1…+0,06); (-0,1…+0,15); (-0,1…+0,3); (-0,1…+0,5); (-0,1…+0,9); (-0,1…+1,5); (-0,1…+2,4) |
||||
| 2350мк | ||||||||
| 2356м | — | -0,1; +5,9 | — | (-0,1…+0,06); (-0,1…+0,15); (-0,1…+0,3); (-0,1…+0,5); (-0,1…+0,9); (-0,1…+1,5); (-0,1…+2,4); (-0,1…+3,9); (-0,1…+5,9) |
||||
| 2356мк | ||||||||
| 2360м | — | -0,1; +15,9 | — | (-0,1…+0,3); (-0,1…+0,5); (-0,1…+0,9); (-0,1…+1,5); (-0,1…+2,4); (-0,1…+3,9); (-0,1…+5,9); (-0,1…+9,9); (-0,1…+15,9); |
||||
| 2360мк | ||||||||
| Датчик разности
давлений -ДД |
Фланцевое | 2410 | 1,6 | — | 4 | 0,16; 0,25; 0,4; 0,6; 1; 1,6 | 11,0 | |
| 2412 | 2,5 | — | 6 | 0,25; 0,4; 0,6; 1; 1,6; 2,5 | 6 | |||
| 2420 | 10 | — | 10 | 0,25; 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10 | 5,6 | |||
| 2430 | 40 | — | 25 | 1 ;1,6; 2,5; 4; 6; 10; 16; 25; 40 | ||||
| 2434 | — | 40 | ||||||
| 2440 | 250 | — | 25 | 6; 10; 16; 25; 40; 60; 100; 160; 250 | ||||
| 2444 | — | 40 | ||||||
| 2450 | — | 1,6 | 25 | 0,16; 0,25; 0,4; 0,6; 1; 1,6 | ||||
| 24501)2) | — | 2,5 | 0,06; 0,1; 0,16; 0,25; 0,4; 0,6; 1,0; 1,6; 2,5 | |||||
| 2460 | — | 16 | 0,4; 0,6; 1; 1,6; 2,5; 4; 6; 10; 16 | |||||
| Датчик гидростатического давления
-ДГ |
Специальное фланцевое | 2530 | 40 | — | 4 | 1 ;1,6; 2,5; 4; 6; 10; 16; 25; 40 | 9,3 | |
| 2530А3) | ||||||||
| 2540 | 250 | — | 6; 10; 16; 25; 40; 60; 100; 160; 250 | |||||
| 2540А3) | ||||||||
1) Датчики принимаются на изготовление после согласования.
2) Модели применять только для кодов климатического исполнения t1, t8.
3) Датчики предназначены для монтажа с установленным уравнительным сосудом.
Таблица 6. Предел допускаемой основной приведенной погрешности датчиков
| Код погрешности | Предел допускаемой основной приведенной погрешности ±γ (кроме моделей 2020, 2030),% | |||||
|---|---|---|---|---|---|---|
| Рв max≥Рв ≥Рв max/6 | Рв max/6>Рв ≥Рв max/10 | Рв max /10>Рв ≥Рв max/25 | Рв max /25 > Рв | |||
| 007 | 0,075 | 0,1 | 0,02·(Рв max / Рв) | 0,04·(Рв max / Рв) | ||
| 010 | 0,1 | 0,15 | ||||
| 015 | 0,15 | |||||
| 020 | 0,20 | |||||
| 025 | 0,25 | 0,04·(Рв max / Рв) | 0,08·(Pвmax/Pв) | |||
| 050 | 0,50 | |||||
| Примечание.
1. Коды 007, 010, 015, 020 не использовать для моделей 2Х10, 2Х12, 2020, 2030, 2Х20мк, 2Х30мк. 2. Код 007 не использовать для моделей 2Х35мк. 3. Модели 2Х10, 2Х12, 2Х35мк не использовать при перенастройке Рв < Рв max /10. 4. Модели 2Х20мк, 2Х30мк при перенастройке Pв < Pв max/4 принимаются на изготовление после предварительного согласования. 5. Для датчиков ДИВ вместо Рв max подставлять (Рв max — Рн min), вместо Рв подставлять (Рв — Рн), где Рв max – максимальный верхний предел измерений датчика; 6. Для датчиков с настройкой Рн ≠ 0, вместо Рв подставлять (Рв — Рн). |
||||||
Таблица 9. Дополнительная температурная погрешность γт
| Код предела допускаемой основной приведенной погрешности |
Дополнительная температурная погрешность на каждые 10°С, не более ±γт% | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| Рв max>Рв ≥Рв max/50 | |||||||||
| 007 | 0,0350 + 0,04 · Pв max/Pв | ||||||||
| 010 | 0,05 + 0,04 · Pв max/Pв | ||||||||
| 015, 020, 025 | 0,05 + 0,05 · Pв max/Pв | ||||||||
| 050 | 0,1 + 0,05 · Pв max/Pв | ||||||||
Примечание.
1. Для датчиков ДИВ вместо Pв max подставлять (Pв max — Pн min), вместо Pв подставлять (Pв — Pн).
2. Для датчиков с настройкой Рн ≠ 0, вместо Рв подставлять (Рв — Рн).
Опции электронного преобразователя
Таблица 10
| Код исполнения | Параметры электронного преобразователя | Конфигурирование датчиков осуществляется с применением |
| МП2 | Без индикатора | — HART-коммуникатора;
— HART-модема и компьютера |
| МП3 | Светодиодная индикация | — HART-коммуникатора;
— HART-модема и компьютера; — с помощью встроенной МП3/ЖК клавиатуры для всех климатических исполнений |
| МП3/ЖК1) | Жидкокристаллическая индикация |
1) При температуре эксплуатации от -60 до -40°С возможно отсутствие показаний индикации.
Элементы управления и индикации, возможности конфигурирования
Индикатор установлен в корпусе электронного преобразователя в датчиках с кодом исполнения МП3 (см. табл. 10). В режиме измерения давления на дисплее индикатора отображается значение измеряемого давления в установленных при настройке единицах измерения: кПа, МПа (для МП3, МП3/ЖК), , мм рт.ст., мм вод.ст., кгс/см2, кгс/м2, бар, Па (для МП3/ЖК), предупреждения или диагностические сообщения.

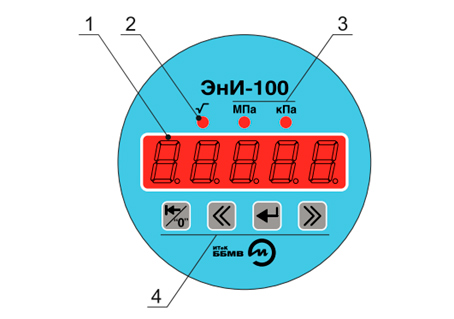

Внешний вид лицевой панели электронного преобразователя с кодом исполнения МП3
1 — пятиразрядный семисегментный светодиодный индикатор
2 — светодиодный индикатор состояния функции корнеизвлечения
3 — светодиодный индикатор выбранной единицы измерения
4 — кнопки управления

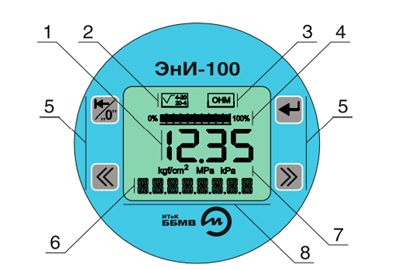

Внешний вид лицевой панели электронного преобразователя с кодом исполнения МП3/ЖК
1 — Числовое значение измеренного давления в режиме измерения.
2 — Зависимость выходного токового сигнала:
— «√» — корнеизвлекающая зависимость выходного сигнала;
— «4-20» — прямая зависимость выходного сигнала;
— «20-4» — обратная зависимость выходного сигнала.
3 — Наличие блокировок конфигурирования датчика давления:
— «О» — запрет изменения конфигурации датчика аппаратными средствами;
— «Н» — запрет изменения конфигурации датчика по HART-протоколу;
— «М» — запрета работы функции коррекции нулевого значения магнитной кнопкой.
4 — Значение измеренного давления в виде гистограммы: в относительной величине в соответствии с установленными верхним (100 %) и нижним (0 %) пределами измерения.
5 — К нопки управления:
возврат, коррекция нулевого значения
— перевода датчика из режима конфигурирования в режим измерения, отмена режима изменения значения параметра, функция быстрого доступа к коррекции нулевого значения;
назад
и вперед
— в режиме конфигурирования для выбора изменяемого параметра (пункта меню) и выбора значений параметров в направлении назад или вперед соответственно. В режиме измерения кнопки не влияют на работу датчика;
ввод
— ввод датчика в режим конфигурирования, ввод в режим изменения значения параметра, запись в память измененного значения параметра.
6 — Буквенно-цифровые наименования параметров и значения параметров в режиме конфигурирования датчика и буквенно-цифровые сообщения о состоянии датчика в аварийных ситуациях (сообщения об ошибках).
7 — Выбранная единица измерения.Основные единицы измерения давления, которые наиболее часто применяются в выпускаемых датчиках давления ЭнИ-100: kgf/cm2, Pa, kPa, MPa.
8 — Жидкокристаллический индикатор.
Меню конфигурирования датчика позволяет установить значение верхнего и нижнего пределов измерения давления, скорректировать «нуль» от монтажного положения и от статического давления, изменить единицы измерения, характеристики преобразования выходного сигнала (линейная или корнеизвлекающая), время демпфирования, калибровать датчик по отношению к образцовому давлению, калибровать токовый выход.
Обмен данными с преобразователем по HART-протоколу позволяет осуществлять идентификацию датчика, конфигурацию выходных параметров, отсчет измеряемой в данный момент величины давления, выходного тока и уровня выходного сигнала в %, задание значения выходного тока, калибровку аналогового выходного сигнала.
Цифровой сигнал от датчиков ЭнИ-100 может приниматься и обрабатываться любым HART-устройством (HART-коммуникатор или HART-модем и компьютер), поддерживающим HART-протокол.
Имеется возможность корректировки «нуля» с помощью внешнего магнитного ключа.
Таблица 11
| Код электр. присоед. | Степень защиты по ГОСТ 14254 |
Варианты исполнения | Название присоединения | Размеры | |
|---|---|---|---|---|---|
| C01) | — | — | Кабельный ввод отсутствует | — | |
| С12)3) | IP66 | общепром. | Кабельный ввод никелированная латунь Ø6-12 мм, Lmax=55 мм |  |
|
| С2) | Кабельный ввод пластмассовый кабель Ø6-11 мм, Lmax=55 мм | ||||
| К123)4) | IP66
IP67 |
общепром., -Ex , -Вн, Exdia |
Кабельный ввод для небронированного кабеля; одинарное уплотнение Ø6-12 мм | никелированная латунь d=6-12 мм |
 |
| К143)4) | d=6,5-14 мм | ||||
| 2КБ123)4) | Кабельный ввод для бронированного кабеля; двойное уплотнение для всех типов брони/оплетки, D=20max | никелированная латунь d=6-12 мм, D=16max |
 |
||
| 2КБ143)4) | d=6,5-14 мм, D=20мм | ||||
| К12М153)4) | IP66
IP67 |
Кабельный ввод для небронированного кабеля под металлорукав РЗ-ЦХ и МРПИ номинального диаметра DN; одинарное уплотнение | никелированная латунь d=6-12 мм, DN=15 мм |
 |
|
| К14М153)4) | Кабельный ввод для небронированного кабеля под металлорукав РЗ-ЦХ номинального диаметра DN; одинарное уплотнение | d=6,5-14 мм, DN=15 мм | |||
| К14М183)4) | Кабельный ввод для небронированного кабеля под металлорукав РЗ-ЦХ номинального диаметра DN; одинарное уплотнение | d=6,5-14 мм, DN=18мм | |||
| К12М203)4) | Кабельный ввод для небронированного кабеля под металлорукав РЗ-ЦХ и МРПИ номинального диаметра DN; одинарное уплотнение | d=6-12 мм, DN=20мм | |||
| К14М203)4) | Кабельный ввод для небронированного кабеля под металлорукав РЗ-ЦХ и МРПИ номинального диаметра DN; одинарное уплотнение | d=6,5-14 мм, DN=20мм | |||
| ШР142) | IP65 | общепром. -Ex, | Штепсельный разъем: вилка 2РМ14 |  |
|
| ШР222) | Штепсельный разъем: вилка 2РМ22 | ||||
| — | В комплекте к ШР14: розетка 2РМ14 и патрубок прямой с экранированной гайкой |  |
|||
| В комплекте к ШР22: розетка 2РМ22и патрубок прямой с экранированной гайкой | |||||
| GSP2) | Вилка GSP 3 Type A по DIN 43650 пластмассовая |  |
|||
| Розетка GDM 3016 Type A по DIN 43650 пластмассовая Уплотнение GDM 3 |
 |
||||
- 1) При указании кода С0 маркируется степень защиты IP66, фактическая степень защиты зависит от установленного заказчиком кабельного ввода.
- 2) Не использовать для кода климатического исполнения t12.
- 3) Возможен вариант исполнения кабельного ввода из нержавеющей стали (12Х18Н10Т). При этом в коде заказа через дробь необходимо указать обозначение материала Н10 (например, К12/Н10).
- 4) Вариант исполнения кабельного ввода с защитой по IP67. В коде заказа через дробь необходимо указать степень защиты IP67 (например, К12/IP67 или К12/Н10/IP67)
Таблица 12 Комплект монтажных частей для фланцевого конструктивного исполнения
| Код | Присоединение/монтажные части | Рисунок | |
| — | Монтажные части отсутствуют | ||
| К1/4 наруж. | Комплект монтажных частей: два монтажных фланца со штуцером с резьбой К1/4″, крепеж |  |
|
| 1/4NPT наруж. | Комплект монтажных частей: два монтажных фланца со штуцером с резьбой 1/4″NPT, крепеж | ||
| К1/2 наруж. | Комплект монтажных частей: два монтажных фланца со штуцером с резьбой К1/2″, крепеж |  |
|
| 1/2NPT наруж. | Комплект монтажных частей: два монтажных фланца со штуцером с резьбой 1/2″NPT, крепеж | ||
| Н | Комплект монтажных частей: два монтажных фланца, ниппели для соединения по наружному диаметру трубы 14 мм, крепеж |
Ниппель из 12Х18Н10Т |  |
| НУ | Ниппель из углеродистой стали |
||
| К1/4 | Комплект монтажных частей: два монтажных фланца с резьбовым отверстием К1/4″, крепеж |  |
|
| 1/4NPT | Комплект монтажных частей: два монтажных фланца с резьбовым отверстием 1/4″NPT, крепеж | ||
| К1/2 | Комплект монтажных частей: два монтажных фланца с резьбовым отверстием К1/2″, крепеж |  |
|
| 1/2NPT | Комплект монтажных частей: два монтажных фланца с резьбовым отверстием 1/2″NPT, крепеж | ||
| М20 | Комплект монтажных частей: два монтажных фланца со штуцером с резьбой М20х1,5, крепеж, ниппели с накидной гайкой М20х1,5 для соединения по наружному диаметру трубы 14 мм | Ниппель из 12Х18Н10Т |  |
| М20У | Ниппель из углеродистой стали |
||
| Ф | Комплект монтажных частей: один фланец по ГОСТ 12815 (исп. 3 ряд 1, РN =4МПа, DN =80мм), паронитовая прокладка ПОН по ГОСТ15180-86, комплект крепежа |
 |
|
| Примечание — Для датчиков ДИ, ДВ, ДИВ, ДА фланцевого конструктивного исполнения комплект содержит один монтажный фланец, один ниппель и соответствующее количество крепежа. | |||
Таблица 13 —Присоединение к процессу/ комплект монтажных частей для штуцерного конструктивного исполнения
| Код | Присоединение/монтажные части | Рисунок | |
| — | Присоединение к процессу: датчик выполнен с наружной резьбой М20х1,5.
Монтажные части отсутствуют |
 |
|
| G1/2 | Присоединение к процессу: датчик выполнен с наружной резьбой G1/2. Монтажные части отсутствуют |
||
| М20 | Присоединение к процессу М20х1,5. Комплект монтажных частей: ниппель с накидной гайкой М20х1,5 для соединения по наружному диаметру трубы 14 мм |
Ниппель из 12Х18Н10Т |  |
| М20У | Ниппель из углеродистой стали | ||
| К1/2 | Присоединение к процессу: датчик выполнен с наружной резьбой К1/2.Монтажные части отсутствуют |
 |
|
| 1/2NPT | Присоединение к процессу: датчик выполнен с наружной резьбой 1/2NPT.Монтажные части отсутствуют |
||
| К1/2f | Присоединение к процессу: датчик выполнен с внутренней резьбой К1/2.Монтажные части отсутствуют |
 |
|
| 1/2NPTf | Присоединение к процессу: датчик выполнен с внутренней резьбой 1/2NPT.Монтажные части отсутствуют |
||
| M20d* | Присоединение к процессу: датчик выполнен с наружной резьбой М20х1,5. Монтажные части отсутствую |
 |
|
| G1/2d* | Присоединение к процессу:
датчик выполнен с наружной резьбой G1/2. |
||
- * Коды M20d и G1/2d использовать только для кодов исполнения по материалам 02, 06, 12.
Таблица 14 —Кронштейн монтажный
| Код | Наименование | Рисунок | Применяемость |
| — | Кронштейн отсутствует | ||
| СК | Скоба и кронштейн для крепления датчика на трубе |  |
фланцевое конструктивное исполнение |
 |
штуцерное конструктивное исполнение |
||
| К3 | Кронштейн для крепления датчика на плоскую поверхность |  |
- Гарантийные обязательства
- Изготовитель гарантирует соответствие датчика требованиям ТУ 4212-010-59541470-2012 при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации.
Таблица 15
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
- Комплект поставки
Таблица 16
| Наименование | Количество |
|---|---|
| Датчик | 1, шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз.1) |
| Методика поверки | |
| Комплект монтажных частей (в соответствии с заказом) | 1 |
- 1) Допускается прилагать по 1 экз. на каждые 10 датчиков (или другое количество датчиков по согласованию с потребителем), поставляемых в один адрес.
- Обозначения при заказе
| ЭнИ-100-Вн | ДД | 2440 | 02 | МП3 | t10 | 010 | (0…160)кПа | 25МПа | 42 | С | М20 | СК | БКН | МТ |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 |
- Наименование датчика и исполнение по защищенности от воздействий окружающей среды по табл. 4 (вкладка 1).
- Вид измеряемой величины по табл. 5 (вкладка 2)
- Модель датчика по табл. 5 (вкладка 2)
- Код исполнения датчика по материалам по табл. 1 (вкладка 1).
- Код исполнения датчика по опции электронного преобразователя по табл. 10 (вкладка 4).
- Код климатического исполнения по табл. 2 (вкладка 1).
- Код предела допускаемой основной погрешности по таблице 6 (вкладка 3).
- Настраиваемый диапазон измерений по табл. 5 (вкладка 2) из ряда стандартных значений (нестандартный ряд по согласованию с изготовителем), указывается c единицей измерения.
- Предельно допускаемое рабочее избыточное давление по табл. 5 (вкладка 2) (только для датчиков ДД и ДГ), указывается с единицей измерения.
- Код выходного сигнала преобразователя по табл. 3 (вкладка 1).
- Код электрического присоединения по табл. 11 (вкладка 5).
- Код присоединения к процессу (комплект монтажных частей) по таблицам 12, 13 (вкладка 6).
- Код кронштейна монтажного по табл. 14 (вкладка 6).
- Код установки блока клапанного на датчик. Клапанный блок оформляется отдельной строкой заказа согласно техническим условиям ЭИ003-00.000ТУ. Номенклатуру поставляемых клапанных блоков необходимо уточнять при заказе или в соответствующих разделах каталога. В паспорте датчика делается соответствующая отметка о проведении испытаний на герметичность.
- Код дополнительных опций
— МТ — дополнительная металлическая табличка на проволоке
— ЛК- лист калибровки
— ЛН — лист настройки
Коды с 1 по 11 обязательны для заполнения при оформлении заказа.
Примеры записи обозначения датчика при его заказе и в документации другой продукции, в которой он может быть применен.
Датчик разности давлений ЭнИ-100-ДД, модель 2440, с материалами, контактирующими с рабочей средой, 12Х18Н10Т и мембраной из материала 36НХТЮ, с микропроцессорным электронным преобразователем на базе протокола HART со встроенным светодиодным индикаторным устройством, с экстремальными условиями эксплуатации от минус 40°С до плюс 80°С (группа исполнения С2 по ГОСТ Р52931), с пределом основной допускаемой погрешности ±0,1 %, с диапазоном измерений от 0 до 160 кПа, с предельно допускаемым рабочим избыточным давлением 25 МПа, с выходным аналоговым сигналом 4-20 мА, с сальниковым вводом (нейлон) для кабеля с наружным диаметром не более 11 мм, обозначается:
ЭнИ-100-ДД-2440-02-МП3-t10-010-(0…160)кПа-25МПа-42-С-1/2NPT-БКН
ТУ 4212-010-59541470-2012.
Датчик избыточного давления исполнения «взрывонепроницаемая оболочка» с максимальным верхним пределом измерения 2,5 МПа, с материалами, контактирующими с рабочей средой, 12Х18Н10Т и мембраной из материала 36НХТЮ, с микропроцессорным электронным преобразователем на базе протокола HART без индикаторного устройства, с экстремальными условиями эксплуатации от плюс 5°С до плюс 50°С (группа исполнения В3 по ГОСТ Р52931), с пределом основной допускаемой погрешности ±0,25 %, с диапазоном измерений от 0 до 1,6 МПа, с выходным аналоговым сигналом 4-20 мА, с кабельным вводом для бронированного кабеля диаметром до 12 мм с двойным уплотнением для всех типов брони/оплетки, с присоединением к технологическому процессу М20х1,5, комплектом монтажных частей из стали 12Х18Н10Т, с кронштейном монтажным обозначается:
ЭнИ-100-Вн-ДИ-2150м-02-МП2-t1-025-(0…1,6)МПа-42-2КБ12
ТУ 4212-010-59541470-2012.
-
Опросные листы
Сертификаты
- ЭнИ-100 Свидетельство об утверждении типа СИ до 11.07.2028 (RU)
- ЭнИ-100 Декларация соответствия ТР ТС 020/2011 «Электромагнитная совместимость технических средств» 08.08.2028 (RU)
- ЭнИ-100 Сертификат соответствия ТР ТС 012/2011 «О безопасности оборудования для работы во взрывоопасных зонах» 03.08.2028 (RU)
- ЭнИ-100 Сертификат соответствия SIL2, SIL3 11.08.2027 (RU)
- ЭнИ-100 Сертификат соответствия СДС ИНТЕРГАЗСЕРТ 05.07.2025
- ЭнИ-100 Сертификат о признании утверждения типа СИ в республике Казахстан до 11.07.2028 (RU)
- ЭнИ-100 Сертификат о признании утверждения типа СИ в республике Казахстан до 11.07.2028 (KZ)
- ЭнИ-100 Сертификат об утверждении типа СИ в республике Беларусь до 11.07.2028 (RU)
- ЭнИ-100 Сертификат о признании утвержденного типа СИ в республике Узбекистан до 11.07.2028 (RU)
- ЭнИ-100 Сертификат о признании утвержденного типа СИ в республике Таджикистан до 10.07.2028 (RU)
- ЭнИ-100 Сертификат о признании утвержденного типа СИ в республике Таджикистан до 10.07.2028 (TJ)
- ЭнИ-100 Cертификат соответствии требованиям ГОСТ 30546.1-98; ГОСТ 30546.2-98; ГОСТ 30546.3-98 (исполнение сейсмостойкости 9 баллов по шкале MSK-64) 07.06.2026
Документация
- ЭнИ-100 Руководство по эксплуатации 25.07.2024 (pdf)
- ЭнИ-100 Методика поверки 26.07.2018 (pdf)
- HART Конфигуратор Руководство пользователя 17.02.2025 (pdf)
- Эни-100 Руководство по использованию DD-файлов (pdf)
- ЭнИ-100 DD-файлы (zip)
Программное обеспечение
Опросные листы
В датчик ЭнИ-100 интегрировано встроенное программное обеспечение, предназначенное для обеспечения функционирования и выполнения всех рабочих процессов датчика давления: измерение выходного аналогового сигнала чувствительного элемента, преобразование его в цифровой сигнал, математическая обработка цифрового сигнала, индикация показаний значения давления, преобразование значения давления в аналоговый выходной токовый сигнал, обмен данными с внешними устройствами.
Встроенное программное обеспечение является неотъемлемой частью датчика давления и эксплуатируется согласно его задачам. Установка встроенного программного обеспечения осуществляется на заводе изготовителе и в дальнейшем недоступно для изменения, обновления конечными пользователями. Стоимость встроенного программного обеспечения включена в стоимость датчика давления. Описание функциональных возможностей и эксплуатации встроенного программного обеспечения приведено в руководстве по эксплуатации ЭнИ-100.
