| МКСН.405226.003 ТУ
При использовании совместно с ПКЦД-1/100 или СКЦД-1/100, при подключении через коробку коммутационную КК возможно создание системы многоточечного диагностирования температуры СМДТ произвольной конфигурации.

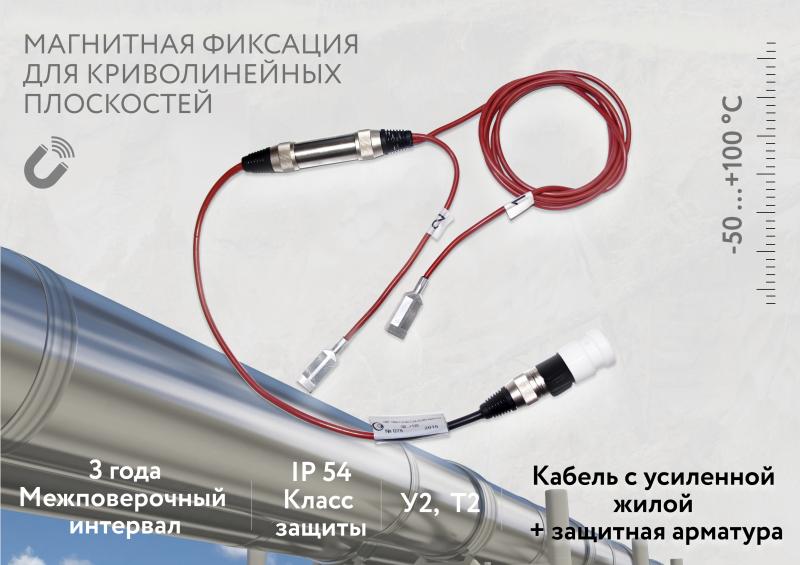

Цифровой датчик температуры ЦДТ 1004-9 (см.вкладку конструктивные исполнения) предназначен для измерения температуры криволинейных плоскостей с радиусом кривизны диаметром от 30 мм до бесконечности. Фиксация датчика на объекте производится с помощь постоянного магнита.
При использовании совместно с ПКЦД-1/100 или СКЦД-1/100, при подключении через коробку коммутационную КК возможно создание системы многоточечного диагностирования температуры СМДТ произвольной конфигурации.
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ЦДТ 1004 |
|
диапазон измеряемых температур, °C |
-50…+100 |
|
время термической реакции, с |
30 |
|
устойчивость к вибрации (группа исполнения) |
N1 |
|
степень защиты от воздействия пыли и воды |
IP54 |
|
вид климатического исполнения |
У2, Т2 |
Таблица 1
|
Рабочий диапазон измеряемых температур, °C |
ПРЕДЕЛЫ АБСОЛЮТНОЙ ПОГРЕШНОСТИ, °С |
|
|
Вариант 1 |
Вариант 2 |
|
|
от -50 до -30 включ. |
± [0,3+0,01(|t|- 30)] |
±[0,1+0,014(|t|- 30)] |
|
св.-30 до +30 включ. |
±0,3 |
±0,1 |
|
св. +30 до +100 включ. |
±[0,3+0,01(|t|- 30)] |
±[0,1+0,014(|t|- 30)] |
|
Примечание – |t| – абсолютное значение температуры, °С |
||
Свидетельство об утверждении типа средств измерений РФ.C.32.051.A N 76156|

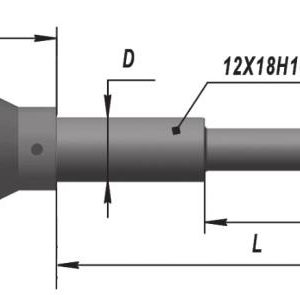

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ЦДТ 1004 |
|||||
|
Рис |
Длина монтажной части Lм, мм |
Длина кабеля Lк, м |
Материал защитной арматуры |
Диаметр резьбы гайки/ штуцера D, мм |
Климатическое исполнение |
|
1, 2 |
40, 50, 60, 80, 100, 120, 160, 200, 250, 320, 400 |
от 0,2 до 25 |
12Х18Н10Т, Л63 |
— |
У2, Т2 |
|
3, 4 |
М12х1,5 |
||||
|
5, 6 |
12Х18Н10Т |
М12х1,5; М16х1,5; М20х1,5 |
|||
|
7 |
40 |
Амг5 |
— |
||
|
8 |
100, 120, 160, 200, 250, 320, 400 |
— |
12Х18Н10Т |
М20х1,5 |
|
|
9 |
Диаметр кривизны поверхности D от 30 мм до ∞ |
от 0,2 до 25 |
12Х18Н10Т |
— |
|
Цифровой датчик температуры ЦДТ 1004-9 предназначен для измерения температуры криволинейных плоскостей с радиусом кривизны диаметром от 30 мм до бесконечности. Фиксация датчика на объекте производится с помощь постоянного магнита. Диаметр кривизны поверхности D и подключение цифрового датчика температуры ЦДТ 1004-9 производится с помощью розетки NC3FX-HD (Neutrik).
КОМПЛЕКТНОСТЬ:
- ЦДТ 1004 (длина определяется при заказе);
- паспорт;
- руководство по эксплуатации
- методика поверки;
- копия сертификата соответствия;
- соединитель;
- переходник.
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
ЦДТ 1004 — Х — Х — Х — Х — Х — Х — Х МКСН.405226.003 ТУ
1 2 3 4 5 6 7 8 9
1. Тип
2. Номер рисунка конструкции
3. Длина монтажной части LM / диаметр кривизны поверхности (для рисунка 9), мм
4. Длина кабеля LK, м (кроме рисунка 8)
5. Материал защитной арматуры
6. Диаметр резьбы гайки/штуцера, мм (для рисунков 3-6, 8)
7. Пределов допустимой абсолютной погрешности (см. таблицу 1):
1 — для рисунков 1 – 9 не указывается;
2 — для рисунков 1 — 6, 8
8. Вид климатического исполнения
9. Обозначение ТУ58
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
для варианта 1:
«Датчик температуры цифровой ЦДТ 1004-5-320-24-Л63-М16×1,5-У2 МКСН.405226.003 ТУ»;
«Датчик температуры цифровой ЦДТ 1004-9-128-12Х18Н10Т-У2 МКСН.405226.003 ТУ».
для варианта 2:
«Датчик температуры цифровой ЦДТ 1004-3-60-1,5-12Х18Н10Т-М10×1-2-Т2 МКСН.405226.003 ТУ»;
«Датчик температуры цифровой ЦДТ 1004-8-160-12Х18Н10Т-М20×1,5-2-У2 МКСН.405226.003 ТУ».
Руководство по эксплуатации ЦДТ 1004 Методика поверки ЦДТ 1004
