| МКСН.405229.001 ТУ
НАЗНАЧЕНИЕ:
Датчики теплового потока ДТП 0924 предназначены для измерения теплового потока и (или) поверхностной плотности теплового потока, сопровождающего различные физические и биологические процессы. Также могут быть использованы в качестве рабочего средства измерения поверхностной плотности теплового потока при испытании различных строительных изделий, как в лабораторных с применением климатической камеры, так и в натурных условиях.
Габаритные размеры и форма определяются при заказе.
Датчики теплового потока ДТП 0924 работают с приборами: ИТ-6, МИТ, МИФВ, ИТВ, ИТП-11, а также с прецизионными измерителями напряжения.

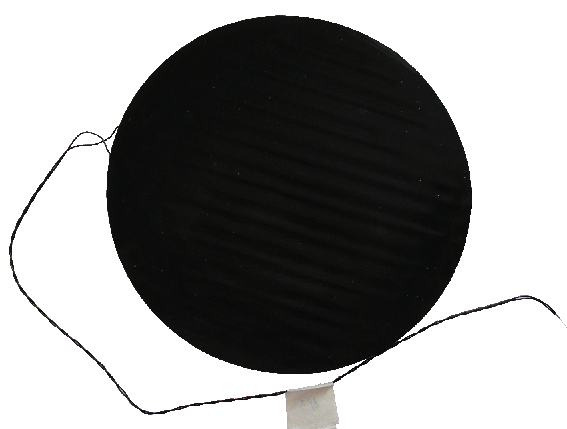

ДТП 0924-Р-Д-275-0

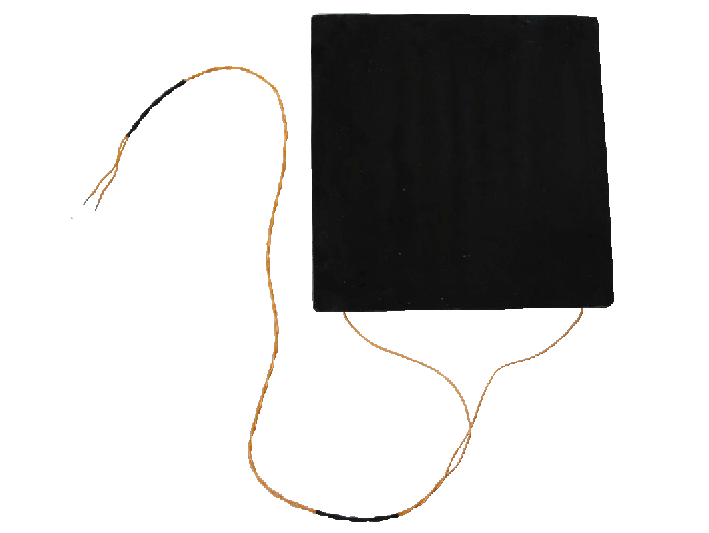

ДТП 0924-Р-П-210-0
|
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
ДТП 0924 |
|
Диапазон измеряемых плотностей теплового потока, Вт/м2 |
10 ÷ 1000 |
|
Коэффициент преобразования, мВ/(Вт/м2 ) |
10 ÷50 |
|
Погрешность, %, не более |
8 |
|
Рабочий диапазон температур, °С |
10…100 |
|
Термическое сопротивление, м2 К/Вт |
0,02…0,09 |
ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:
«Датчик плотности теплового потока ДТП 0924-Р-П-100-0»
ПОРЯДОК ЗАПИСИ ПРИ ЗАКАЗЕ:
ДТП 0924 — Р — Х — Х-Х — Х
1 2 3
|
1 |
Форма |
|
|
Д |
Диск: изготавливаются диаметром до 275 мм включительно |
|
|
П |
Пластина: изготавливаются с размерами до 210 мм включительно |
|
|
2 |
Габаритные размены: |
|
|
— для диска: диаметр из ряда 100, 150, 210, 275 мм. |
||
|
— для пластины: длина стороны квадрата из ряда 100, 150, 210 мм. |
||
|
3 |
Наличие встроенной термопары: |
|
|
0 |
нет |
|
|
1 |
термопара ТХА (К) |
|
Руководство по эксплуатации ДТП 0924
Вопросы — Ответы
Сергей (не проверено)
Прошу Вас выслать техническую документацию на датчики ДТП-0924.
Есть ли рекомендации для подключения данных датчиков к регистратору ПАРАГРАФ PL2? https://www.kipspb.ru/catalog/6560/element421350.php
etalon
Здравствуйте!
Да можно измерять этим прибором. Прибором снимаем показания с датчика в Мв (милливольтах), далее эти показание показания умножаем на коэффициент датчика, присвоенный ему при поверке. Расчетное значение и будет измеренным тепловым потоком Вт/м2
Техническую документацию на датчики ДТП-0924 мы можем Вам выслать после запроса на эл.почту fgup@omsketalon.ru
