Разделители сред мембранные (РСМ)

Диафрагма фланцевая ДФС

Диафрагма фланцевая, устанавливаемая непосредственно во фланцах на номинальное давление до 10 МПа с номинальным диаметром от 50 до 800 с фланцевым способом отбора.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Подберём решение под вашу задачу

Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.

Подбор аналога по ТЗ и бюджету
Сверка совместимости перед поставкой
Консультация по срокам и комплектации

Категория: Разделители сред мембранные (РСМ)

Полезные материалы:

Оставить заявку на подбор

Описание

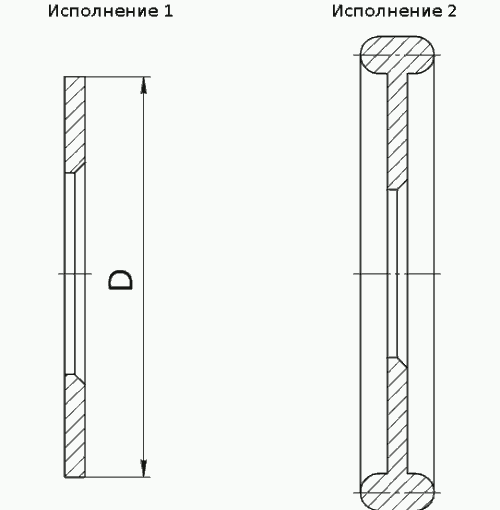

Диафрагма ДФС

Основные технические характеристики

Номинальное давление PN, МПа	Диаметр номинальный, DN, мм	Обозначение диафрагмы при номинальном давлении PN
0,6* 1* 1,6* 2,5* 4* 6,3 10 16* 20** 25 40**	50	ДФС PN-50
	65	ДФС PN-65
	80	ДФС PN-80
	100	ДФС PN-100
	150	ДФС PN-150
	200	ДФС PN-200
	250	ДФС PN-250
	300	ДФС PN-300
	350	ДФС PN-350
	400	ДФС PN-400
	450	ДФС PN-450
	500	ДФС PN-500
	600	ДФС PN-600
	700	ДФС PN-700
	800	ДФС PN-800
	900	ДФС PN-900
	1000	ДФС PN-1000
* Только для диафрагм ДФС исполнения ДФС 1. Только для измерительных трубопроводов до DN 450 мм. * Только для измерительных трубопроводов до DN 400 мм. **** Только для измерительных трубопроводов до DN 250 мм.

Материалы, контактирующие с рабочей средой

Материал диафрагмы	Код материалов в условном обозначении диафрагмы
Сталь 12Х18Н10Т ГОСТ 5632	Б

Гарантийные обязательства

Параметр	Значение
Гарантийный срок эксплуатации, месяцы	12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления

Комплект поставки

Наименование	Количество
Диафрагма	1
Паспорт предприятия изготовителя	1
Паспорт сужающего устройства (ЦСМ)*	1
Расчет диафрагмы (ЦСМ)*	1
Расчет на прочность	1**
Руководство по эксплуатации	1**
Копия обоснования безопасности	1**

* при заказе диафрагмы с расточкой.
** на партию изделий.

Обозначение при заказе

Диафрагма	ДФС 10-80	Б	1	ГОСТ
1	2	3	4	5

Наименование.
Обозначение (по таблице “Основные технические характеристики”).
Код материалов, контактирующих с рабочей средой (по таблице “Материалы, контактирующие с рабочей средой”).
Исполнение (см. рисунок вкладки “Технические характеристики”).
Код конструктивного исполнения диска.
