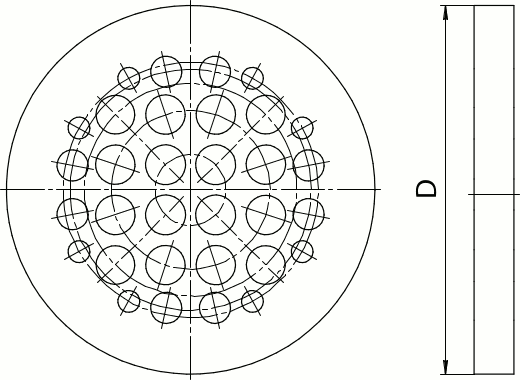

Устройство подготовки потока
Основные технические характеристики
| Условный проход Dy, мм |
D, мм | Обозначение устройства подготовки потока |
|---|---|---|
| 50 | 88 | УПП-Д-50 |
| 65 | 110 | УПП-Д-65 |
| 80 | 121 | УПП-Д-80 |
| 100 | 150 | УПП-Д-100 |
| 125 | 176 | УПП-Д-125 |
| 150 | 204 | УПП-Д-150 |
| 200 | 260 | УПП-Д-200 |
| 250 | 313 | УПП-Д-250 |
| 300 | 364 | УПП-Д-300 |
| 350 | 422 | УПП-Д-350 |
| 400 | 474 | УПП-Д-400 |
| 450 | 524 | УПП-Д-450 |
| 500 | 575 | УПП-Д-500 |
| 600 | 677 | УПП-Д-600 |
| 700 | 777 | УПП-Д-700 |
| 800 | 877 | УПП-Д-800 |
| 900 | 980 | УПП-Д-900 |
| 1000 | 1080 | УПП-Д-1000 |
Материалы, контактирующие с рабочей средой
| Материал устройства подготовки потока | Код материалов в условном обозначении устройства подготовки потока |
|---|---|
| Сталь 12Х18Н10Т ГОСТ 5632 | Б |
| Сталь 20 ГОСТ 1050 | А |
| Сталь 09Г2С ГОСТ 19281 | 09Г2С |
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 12 со дня ввода в эксплуатацию, но не более 18 со дня изготовления |
Комплект поставки
| Наименование | Количество |
|---|---|
| Устройство подготовки потока | 1 |
| Паспорт | 1 |
| Фланец* | 2 |
| Паронитовая прокладка* | 2 |
| Комплект крепежных изделий (шпильки, гайки, шайбы)* | 1 |
| Паспорт предприятия изготовителя* | 1 |
* при поставке совместно с комплектом монтажных фланцев (код «КФ»)
Обозначение при заказе
| Устройство подготовки потока | УПП-Д-100 | А | 108×4 | КФ |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
- Наименование.
- Обозначение.
- Код материалов, контактирующих с рабочей средой.
- Наружный диаметр трубопровода × толщина стенки, мм;
- Для поставки совместно с комплектом ответных фланцев указать код «КФ».
Часто задаваемые вопросы
-
Дисковое устройство подготовки потока типа «Zanker» и трубчатый струевыпрямитель изготовлены в соответствии с ГОСТ 8.586.1-2005. В указанном стандарте оговариваются коэффициенты гидравлического сопротивления k на струевыпрямители. А именно, для «Zanker» коэффициент k равен 3,0, для трубчатого — 0,75.
Зная коэффициенты гидравлического сопротивления k, можно рассчитать потери напора давления в соответствии с формулой местных гидравлических потерь.
dp = k * ro * u * u / 2,
где dp — потери напора давления;
k — коэффициент гидравлического сопротивления;
ro — плотность жидкости;
u — средняя по сечению потока скорость жидкости.
