Пневматические мембранные исполнительные механизмы (МИМ) предназначены для управления запорными и регулирующими клапанами в соответствии с входным пневматическим сигналом. Применяются в системах автоматического управления технологическими процессами ЖКХ, химической, нефтехимической и других отраслей промышленности.
Исполнением МИМ
НЗ – «нормально закрытый», при повышении давления в системе, клапан под управлением МИМ открывается.
НО – «нормально открытый», при повышении давления в системе, клапан под управлением МИМ закрывается
| Нормально закрытый (НЗ) |
Нормально открытый (НО) |
|
|
|
|
Рпр – давление потока среды на подающем трубопроводе
Р – управляющий воздушный сигнал
|
Дополнительное навесное оборудование
Мембранные исполнительные механизмы могут комплектоваться блоками ручного управления и блоками автоматизации (электропневмопозиционером или цифровым электропневмопозиционером).

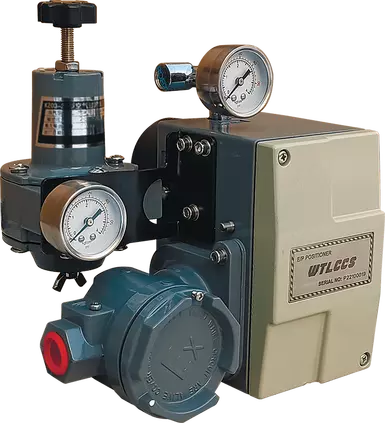

Позиционер предназначен для управления подачей сжатого воздуха к исполнительному устройству таким образом, чтобы обеспечить соответствие между величиной электрического тока на входе позиционера и углом отклонения рычага обратной связи, соединенного с исполнительным устройством. Позиционер применяется для пропорционального управления перемещением исполнительных устройств как с малым линейным ходом, например, клапанов мембранного типа, так и с вращательным движением, например, крановых задвижек трубопроводов.
