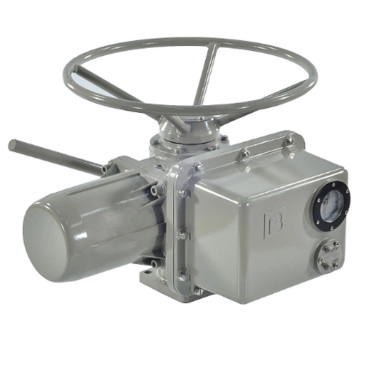

Электропривод многооборотный ГЗ-Б.200/48, 380 В

Доступность:

Нет в наличии

Параметры многооборотного электропривода ГЗ-Б.200/48-380

Тип электропривода – Многооборотный
Крутящий момент электропривода – 200 Нм
Наличие ручного дублера – штурвал
Мощность электродвигателя – 750 Вт
○ Напряжение питания – 380В
Напряжение питания концевых выключателей – 380В
Сигнал управления – ON/OFF
Датчик обратной связи – Концевые выключатели
Степень защиты корпуса IP – 65
Наличие взрывозащиты привода – нет
Рабочая температура – от -30 до 70°С
Вес – 47 кг
Страна производитель – Россия

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Характеристики

Электроприводы с двухсторонней муфтой типов ГЗ-А, ГЗ-Б, ГЗ-В, ГЗ-Г, ГЗ-Д общего назначения применяются для управления запорной промышленной трубопроводной арматуры, устанавливаемой в помещениях, под навесом и на открытом воздухе. Электроприводы предназначены для дистанционного и местного управления запорной арматурой.

Параметры многооборотного электропривода ГЗ-Б.200/48-380

Тип электропривода – Многооборотный
Крутящий момент электропривода – 200 Нм
Наличие ручного дублера – штурвал
Мощность электродвигателя – 750 Вт
○ Напряжение питания – 380В
Напряжение питания концевых выключателей – 380В
Сигнал управления – ON/OFF
Датчик обратной связи – Концевые выключатели
Степень защиты корпуса IP – 65
Наличие взрывозащиты привода – нет
Рабочая температура – от -30 до 70°С
Вес – 47 кг
Страна производитель – Россия

Электропривод многооборотный ГЗ-Б.200/48, 380 В

Устройство многооборотного электропривода ГЗ-Б.200/48-380

№	Деталь
1	Электродвигатель
2	Вал маховика ручного дублера
3	Прямозубая цилиндрическая шестерня
4	Основной корпус
5	Переходной вал ограничителя хода
6	Рычаг переключения режимов
7	Выходной вал
8	Пружина полуавтоматической муфты
9	Червячное колесо
10	Червячный вал
11	Набор тарельчатых пружин муфты
12	Монтажный фланец
13	Двухсторонняя муфта ограничения крутящего момента
14	Ограничитель хода выходного вала
15	Индикатор положения затвора арматуры
16	Клеммные колодки контактных соединений
17	Передняя крышка корпуса
18	Окошко индикатора положения затвора арматуры
19	Кнопки местного управления ОТКРЫТЬ (open), ЗАКРЫТЬ (close)
