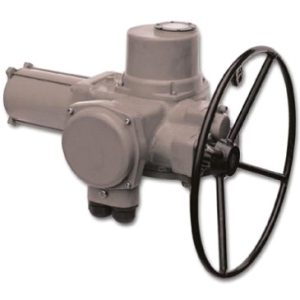

Электропривод однооборотный ГЗ-ОФ-320/15, F10, 22х22, 380В IP65

Доступность:

Нет в наличии

Параметры электропривода однооборотного ГЗ-ОФ-320/15, F10, 22х22, 380В IP65:

Тип электропривода – Однооборотный
Крутящий момент электропривода – 420 Нм
Скоростные характеристики электропривода – 15 об/мин угол поворота – 90°
Наличие ручного дублера – штурвал
Напряжение питания – 380В
Сигнал управления – ON/OFF
Тип ISO фланца – F10
Датчик обратной связи – Концевые выключатели
Степень защиты корпуса IP – 65
Наличие взрывозащиты – нет
Наличие тепловой защиты – есть
Рабочая температура – от -30 до 40°С
Страна производитель – Россия

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Характеристики

Однооборотные электроприводы с двухсторонней муфтой ограничения крутящего момента типа ГЗ-ОФ общего назначения применяются для управления запорной и запорнорегулирующей промышленной трубопроводной арматурой, устанавливаемой в помещениях, под навесом и на открытом воздухе.

Параметры электропривода однооборотного ГЗ-ОФ-320/15, F10, 22х22, 380В IP65:

Тип электропривода – Однооборотный
Крутящий момент электропривода – 420 Нм
Скоростные характеристики электропривода – 15 об/мин угол поворота – 90°
Наличие ручного дублера – штурвал
Напряжение питания – 380В
Сигнал управления – ON/OFF
Тип ISO фланца – F10
Датчик обратной связи – Концевые выключатели
Степень защиты корпуса IP – 65
Наличие взрывозащиты – нет
Наличие тепловой защиты – есть
Рабочая температура – от -30 до 40°С
Страна производитель – Россия

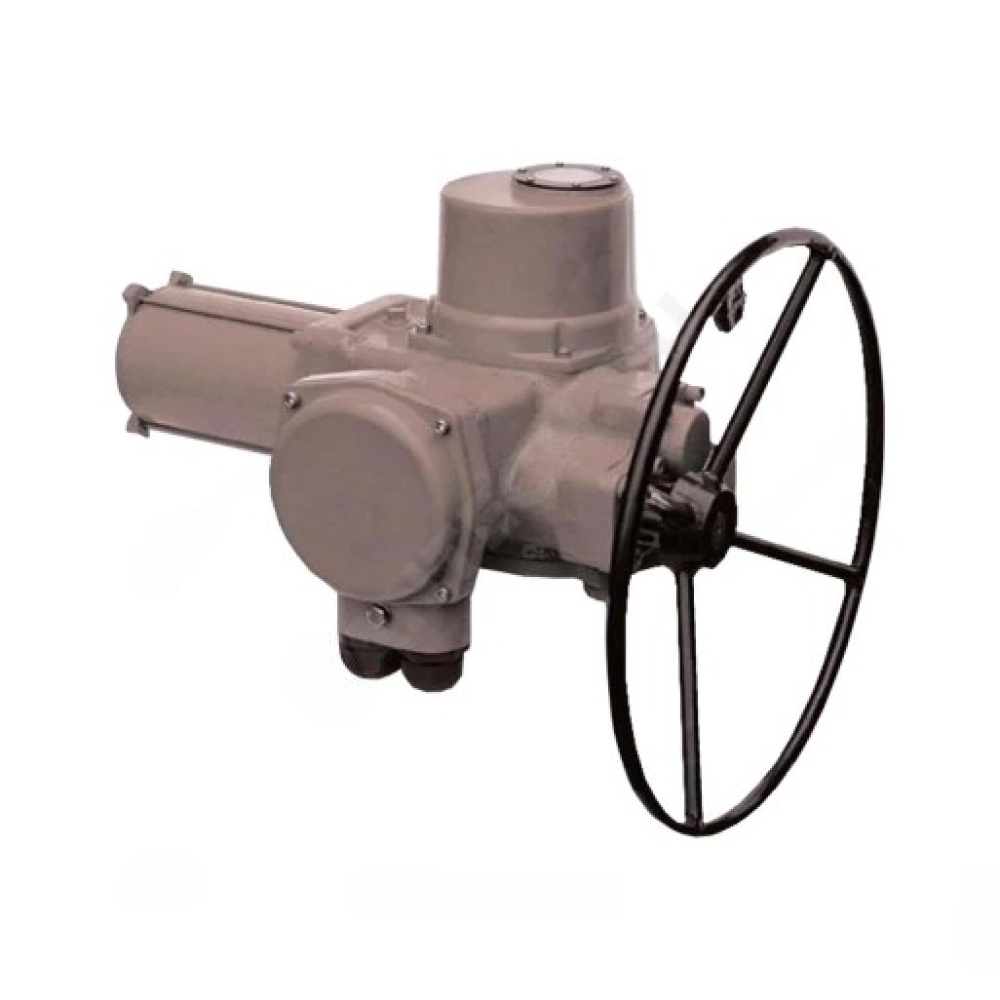

Электропривод однооборотный ГЗ-ОФ-320/15, F10, 22х22, 380В IP65

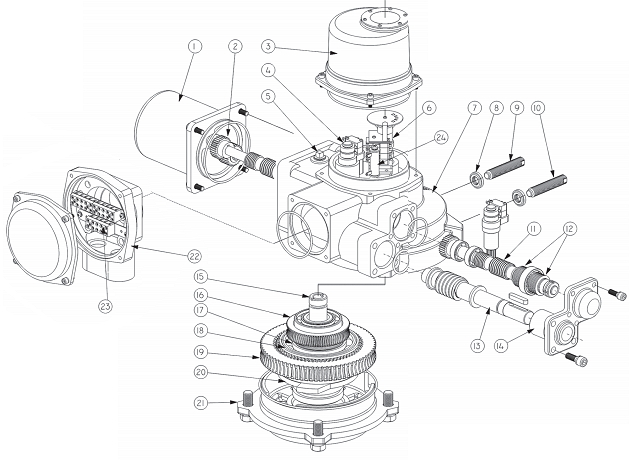

Устройство электропривода однооборотного ГЗ-ОФ-320/15, F10, 22х22, 380В IP65:

№	Деталь
1	Электропривод
2	прямозубая цилиндрическая шестерня
3	крышка
4	двухсторонняя муфта ограничения крутящего момента (моментной муфты)
6	ограничитель хода выходного вала
9, 10	механические упоры открытия и закрытия
11	червячный редуктор
12	тарельчатые пружины
13, 19	маховик ручного дублера через червячную передачу
15	выходной вал
16	червячное колеса
18	планетарная передача
20	муфта сцепления
22	крышка корпуса клеммных колодок контактных соединений
23	клеммные колодки контактных соединений
