Купить электроприводы клапана ГВС прямоходные ВЭП
Механизм исполнительный электрический прямоходный (ЭИМ) предназначен для управления двухходовыми и трехходовыми клапанами. ЭИМ изготавливают в климатическом исполнении УХЛ 4 по ГОСТ 15150. ЭИМ не предназначен для работы в средах, содержащих агрессивные пары, газы и вещества, вызывающие разрушение покрытия, изоляции и материалов, а также во взрывоопасных средах.
Данный электропривод для ГВС выполнен на базе шагового электродвигателя. Питание и управление осуществляется от платы управления. Номинальное время полного хода задается переключателем.
Отключение электродвигателя производится при нагрузке 1,2-1,3 номинального усилия, то есть в крайних положениях штока клапана или при заклинивании. Схема защиты исключает дальнейшее исполнение команд в данном направлении. Сброс схемы защиты происходит при подаче команды на движение в противоположном направлении.
Для перемещения регулирующего органа ЭИМ вручную предназначен стандартный шестигранный ключ, который включается в комплект поставки.

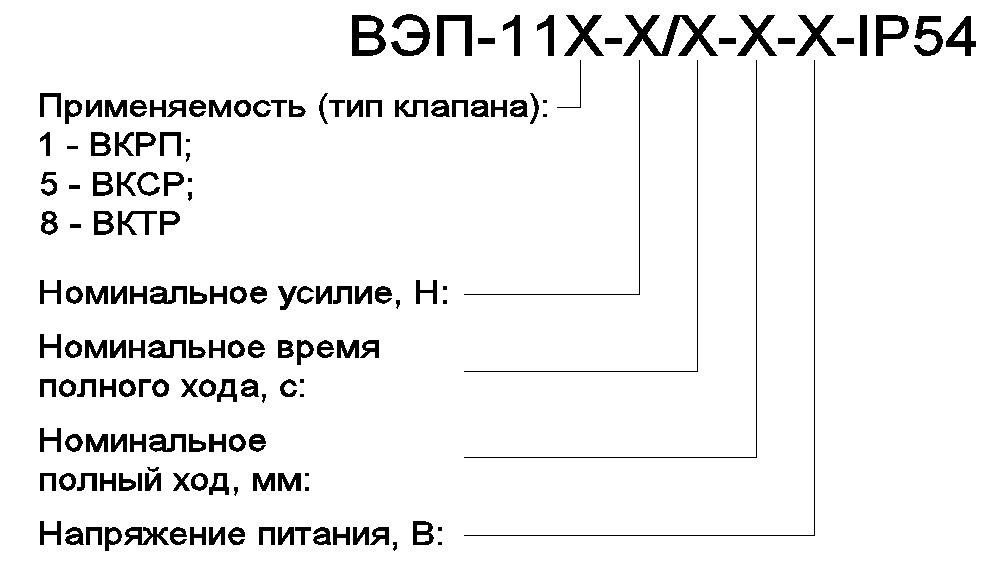

Обозначение при заказе ЭИМ ВЭП
Примеры обозначения прямоходных приводов:
1. Механизм исполнительный электрический прямоходный ВЭП-115М-700/50-20-220В, 50Гц-IP65.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 700Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями и степенью защиты IP65:
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 1600Н, с номинальным временем полного хода 50 сек, с номинальным полным ходом 20 мм, с управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями и степенью защиты IP54:
Электроприводы прямоходные с управляющим сигналом ~200 в, 50 Гц и 24 в постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение)
| Обозначение | ВЭП-111М, ВЭП-115М, ВЭП-118М | ВЭП-311,ВЭП-315,ВЭП-318. | |||||||||||||||
| Номинальное усилие, Н | 700 | 1600 | 2700 | 3000 | 4000 | 7000 | 10000 | 700 | 1600 | ||||||||
| Потребляемая мощность, Вт | 6 | 10 | 24 | 30 | 6 | ||||||||||||
| Номинальный полный ход, мм | 20 | 20 | 32 | 20 | 32 | 20 | 32 | 50 | 80 | 50 | 80 | 80 | 20 | ||||
| Номинальное время полного хода, с. (задается переключателем) |
30 40 63 80 |
50 63 80 125 |
30 40 63 80 |
50 63 80 125 |
80 100 125 160 |
80 100 125 160 |
30 40 63 80 |
40 63 80 125 |
30 40 63 80 |
40 63 80 125 |
80 100 160 200 |
100 160 200 225 |
80 100 140 200 |
125 160 220 320 |
100 125 160 240 |
63 80 125 |
|
| Напряжение питающей сети | 220 В, 50 Гц и 24 В постоянного или переменного тока | ||||||||||||||||
| Управление | Трехпозиционное ~220В, 24В постоянного или переменного тока | ||||||||||||||||
| Защита двигателя от перегрузки | Электронная | ||||||||||||||||
| Класс защиты от поражения электрическим током | II | I | II | ||||||||||||||
| Регулируемые переключатели положений » открыт» или «закрыт» (2 шт.) | + | ||||||||||||||||
| Режим работы по ГОСТ IEC 60034-2014 | S4 — 25 % ПВ, 630 переключений в час | ||||||||||||||||
| Температура окружающей среды | от -10 °С до +50 °С | от -20 оС до +50 оС | |||||||||||||||
| Степень защиты | IP54, IP65 | IP67 | |||||||||||||||
Схемы подключения:

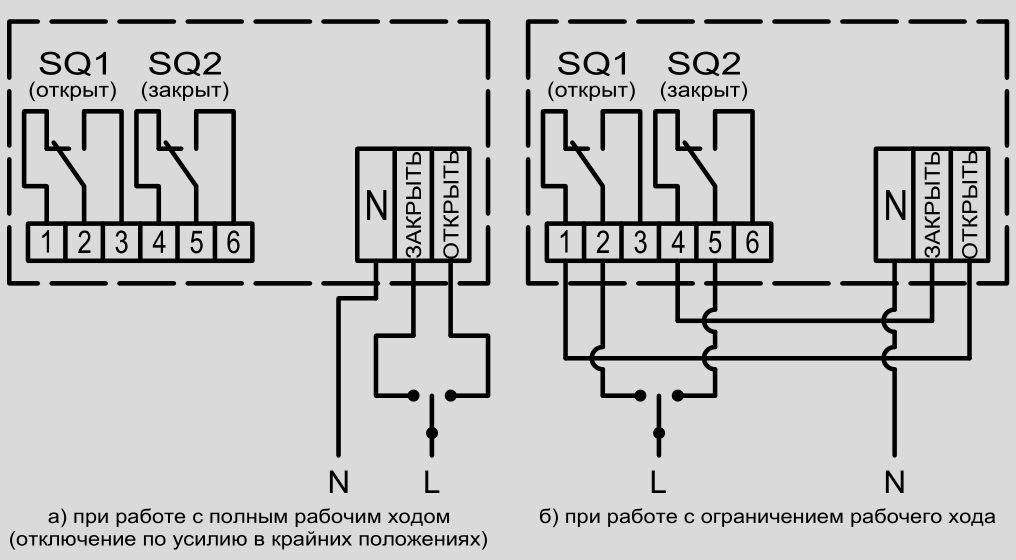

- С управляющим сигналом ~220В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями.

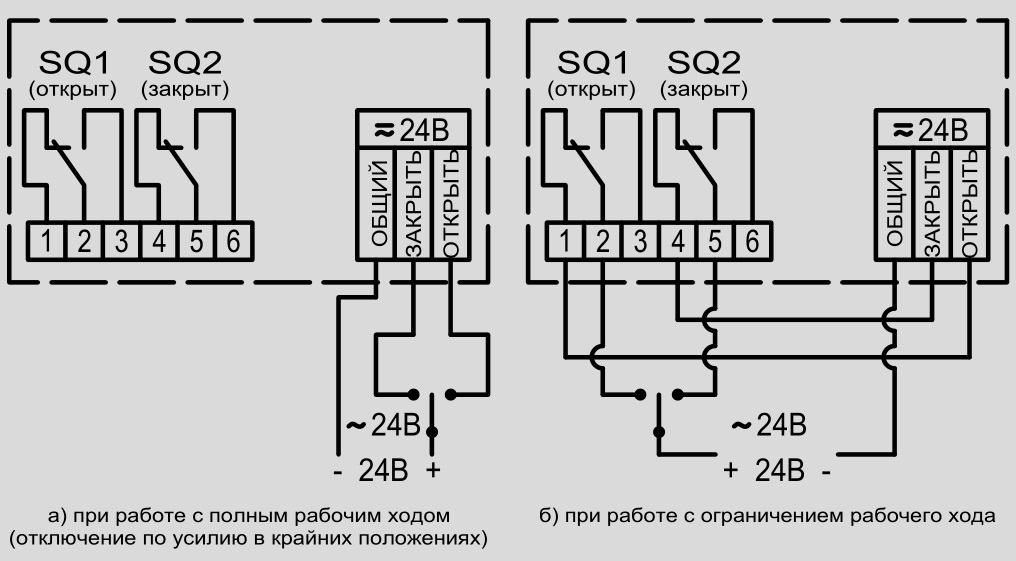

2. С управляющим сигналом 24В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями.
