Купить электроприводы с универсальным управлением
Отличительные особенности:
- автоматическая настройка конечных положений и выходных сигналов;
- задаваемые пользователем сигналы управления:
- трехпозиционное (открытый коллектор или беспотенциальный контакт);
- аналоговое (4-20мА, 0-10В).
- сигнал обратной связи (4-20мА);
- электронный (бесконтактный) позиционер;
- сохранение данных о положении и настройках привода при отключении питания;
- автоматический выход из заклинивания;
- автоматическая калибровка по окончанию перемещения привода в ручном режиме;
- автоматическая установка привода в задаваемое пользователем положение «открыт» или «закрыт» при пропадании питания, в исполнениях ВЭП-131МВ, ВЭП-135МВ, ВЭП138МВ.

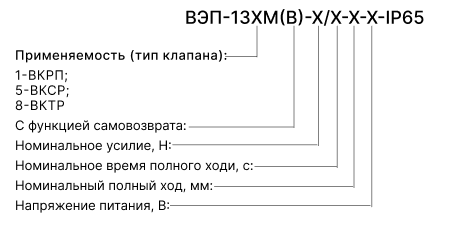

Пример обозначения при заказе:
1. Механизм исполнительный электрический прямоходный ВЭП-131М-2700/63-20-220В,50Гц-IP65.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной ВКРП (для пара), с номинальным усилием 2700 Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с аналоговым управлением (0-10 В или 4-20 мА) и степенью защиты IP65.
2. Механизм исполнительный электрический прямоходный ВЭП-135МВ-1600/63-20-220В,50Гц-IP65.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 1600 Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с аналоговым управлением (0-10 В или 4-20 мА), с функцией самовозврата и степенью защиты IP65.

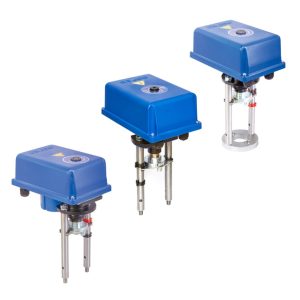

Электроприводы прямоходные с универсальным управлением (аналоговым и трехпозиционным), с питанием 220 В, 50 Гц И 24 В постоянного или переменного тока
|
Обозначение |
ВЭП-131М, ВЭП-135М, ВЭП-138М |
|||||||||||||||
| Номинальное усилие, Н | 700 | 1600 | 2700 | 3000 | 4000 | 7000 | 10000 | |||||||||
|
Напряжение питающей сети |
220 В, 50 Гц и 24 В постоянного или переменного тока |
|||||||||||||||
|
Потребляемая мощность, Вт |
10 | 24 |
30 |
|||||||||||||
|
Номинальный полный ход, мм |
20 |
20 |
20 |
32 |
20 | 32 | 20 | 32 | 50 | 80 | 50 | 80 | 80 | |||
|
Номинальное время полного хода, с (задается переключателем) |
30 40 63 90 |
50 63 90 125 |
30 40 63 90 |
50 63 90 125 |
50 63 90 125 |
63 100 160 200 |
30 40 63 80 |
50 63 80 100 |
30 40 63 80 |
50 63 80 100 |
80 100 125 160 |
100 160 200 225 |
75 100 140 200 |
100 160 220 320 |
100 125 160 240 |
|
|
Управление (задается переключателем) |
Аналоговое — 4-20мА, 0-10В; |
|||||||||||||||
|
Защита двигателя от перегрузки |
Электронное | |||||||||||||||
|
Класс защиты от поражения электрическим током |
II |
I |
||||||||||||||
|
Входное сопротивление: |
не более 250 Ом |
|||||||||||||||
|
Сигнал обратной связи |
4-20 мА |
|||||||||||||||
|
Сопротивление нагрузки для сигнала обратной связи |
не более 500 Ом |
|||||||||||||||
|
Режим работы по ГОСТ IEC 60034-1-2014 |
S1 -100%, ПВ |
|||||||||||||||
| Температура окружающей среды |
от -10 °С до +50 °С |
|||||||||||||||
| Степень защиты |
IP54, IP65 |
|||||||||||||||
Электроприводы прямоходные с универсальным управлением (аналоговым и тркхпозиционным), с питанием ~220 В, 50 Гц и 24 В постоянного или переменного тока с функцией безопасности (самовозврат в задаваемое положение)
|
Обозначение |
ВЭП-131МВ, ВЭП-135МВ, ВЭП-138МВ |
||||||
|
Номинальное усилие, Н |
700 | 1600 | 2700 | ||||
|
Напряжение питающей сети |
220 В, 50 Гц и 24 В постоянного или переменного тока |
||||||
|
Потребляемая мощность, Вт |
10 |
||||||
|
Номинальный полный ход, мм |
20 | 20 | 32 | ||||
|
Номинальное время полного хода, с (задается переключателем) |
30
40 90 |
50
63 125 |
30
40 90 |
50
63 125 |
50
63 125 |
63
100 200 |
|
|
Управление(задается переключателем) |
Аналоговое — 4-20мА, 0-10В; |
||||||
|
Защита двигателя от перегрузки |
Электронная |
||||||
|
Класс защиты от поражения электрическим током |
II |
||||||
|
Входное сопротивление: |
не более 250 Ом |
||||||
|
Сигнал обратной связи |
4-20 мА |
||||||
|
Сопротивление нагрузки для сигнала обратной связи |
500 Ом |
||||||
|
Функции безопасности (установка в задаваемое положение «открыт» или «закрыт» при пропадании питания) |
+ |
||||||
|
Режим работы по ГОСТ IEC 60034-1-2014 |
S1 -100%, ПВ |
||||||
|
Температура окружающей среды |
от -10 °С до +50 °С |
||||||
|
Степень защиты |
IP54, IP65 |
||||||

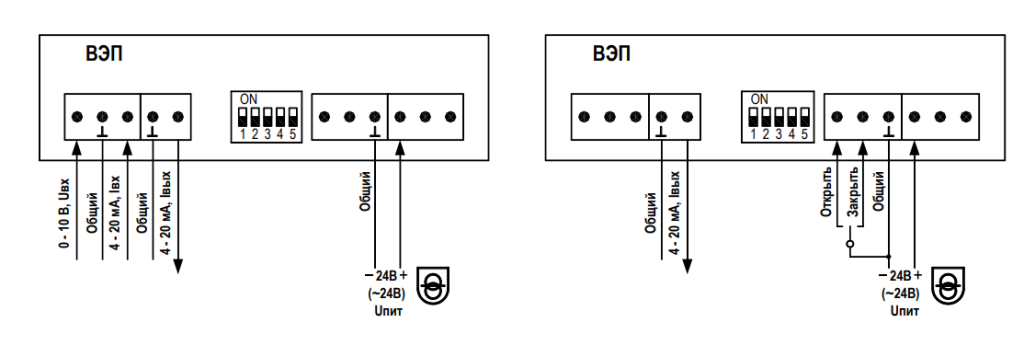

а) Схема подключения с управлением аналоговым сигналом;
б) Схема подключения с управлением трехпозиционным сигналом (беспотенциальный контакт или открытый коллектор).
