Принцип работы
Принцип работы ЭИМ заключается в управлении регулирующим клапаном с целью поддержании температуры на выходе контура регулирования в соответствии с заданным значением по ПИД — законам регулирования.
В процессе регулирования производится постоянный опрос датчика температуры и периодически выдает сигналы управления на шаговый двигатель с длительностью, определяемой рассогласованием между измеренной температурой и заданной, скоростью ее изменения на момент регулирования и заданными коэффициентами регулирования.
Программное обеспечение обеспечивает быструю (за 20-30 минут) адаптацию коэффициентов регулирования к параметрам объекта управления и дальнейшую их автоматическую подстройку при изменении параметров объекта в процессе эксплуатации.
Установка температуры в диапазоне от 1 до 99 °С при помощи микропереключателей под крышкой:
Обозначение при заказе

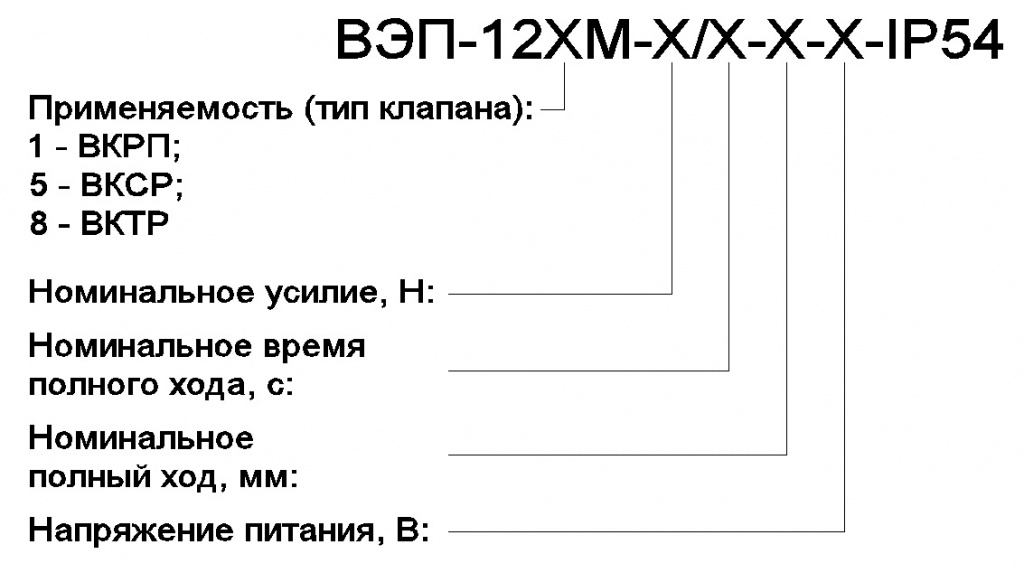

Пример обозначения:
- Механизм исполнительный электрический прямоходный ВЭП-125М-700/63-20-220В,50Гц-IP54.
Механизм исполнительный электрический прямоходный ВЭП, устанавливаемый на клапан регулирующий проходной седельный ВКСР, с номинальным усилием 700Н, с номинальным временем полного хода 63 сек, с номинальным полным ходом 20 мм, с интеллектуальным управлением для поддержания температуры ГВС и степенью защиты IP54.Датчик температуры указать при заказе.

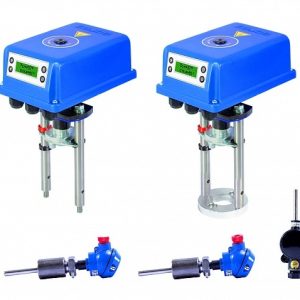

Электроприводы прямоходные со встроенным регулятором температуры для горячего водоснабжения (ГВС)
|
Обозначение |
ВЭП- 121М(В*), ВЭП-125М(В*), ВЭП-128М(В*) | |||||||||||||
| Номинальное усилие, Н | 700 | 1600 | 2700 | 3000 | 4000 | 7000** | ||||||||
|
Напряжение питающей сети |
220 В, 50 Гц и 24 В постоянного или переменного тока |
|||||||||||||
| Потребляемая мощность, Вт | 6 | 10 |
24 |
|||||||||||
| Номинальный полный ход, мм |
20 |
20 |
32 |
20 | 32 | 20 | 32 | 50 | 80 | 50 | 80 | |||
| Номинальное время полного хода, с. | 40 | 63 | 40 | 63 | 63 | 100 | 40 | 63 | 40 | 63 | 100 | 160 | 80 | 125 |
|
Управление |
встроенный регулятор температуры |
|||||||||||||
|
Защита двигателя от перегрузки |
электронная |
|||||||||||||
|
Класс защиты от поражения электрическим током |
II |
I | ||||||||||||
|
Тип датчика температуры |
ТСП (Pt500), ТСП (Pt1000), температурный коэффициент ТС α=0,00385 °С-1 по ГОСТ 6651-2009 |
|||||||||||||
| Количество подключаемых датчиков, шт. |
до 3 (под заказ) |
|||||||||||||
| Тип интерфейса связи |
RS-485, протокол обмена Modbus RTU |
|||||||||||||
|
Архив контролируемых температур (энергонезависимая память) |
3250 значений с интервалом записи 1-60 минут |
|||||||||||||
|
Дискретность задания температуры |
1 °С |
|||||||||||||
|
Диапазон задания температур |
от +1°С до +99°С |
|||||||||||||
|
Режим работы по ГОСТ IEC 60034-1-2014 |
S1 -100% ПВ |
|||||||||||||
|
Температура окружающей среды |
от -10 °С до +50 °С |
|||||||||||||
|
Степень защиты |
IP54, IP65 |
|||||||||||||
* Исполнение М(В) резервный источник питания позволяет продолжить процесс регулирования или установить его заданное положение при попадании сетевого питания.
** Электроприводы с номинальным усилием 7000 Н не выпускаются с резервным источником питания.

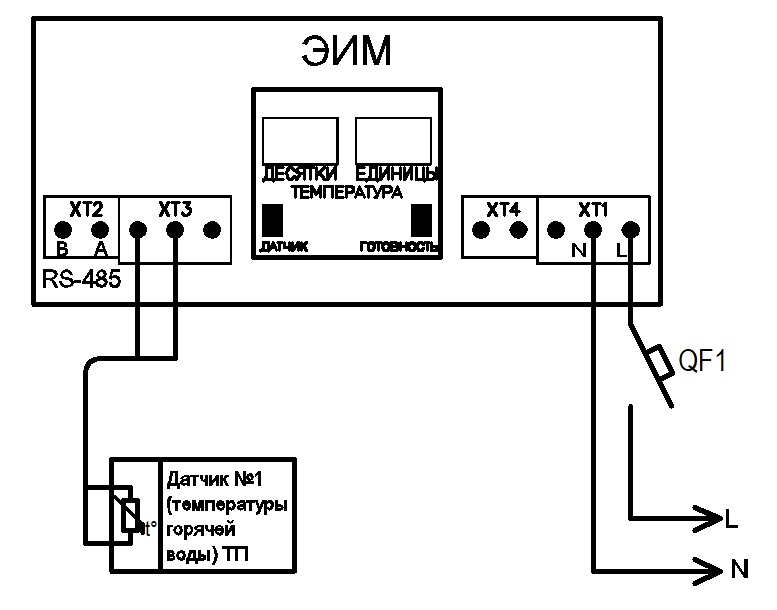

Электрическая схема подключения:
Примеры схем подключения электропривода:

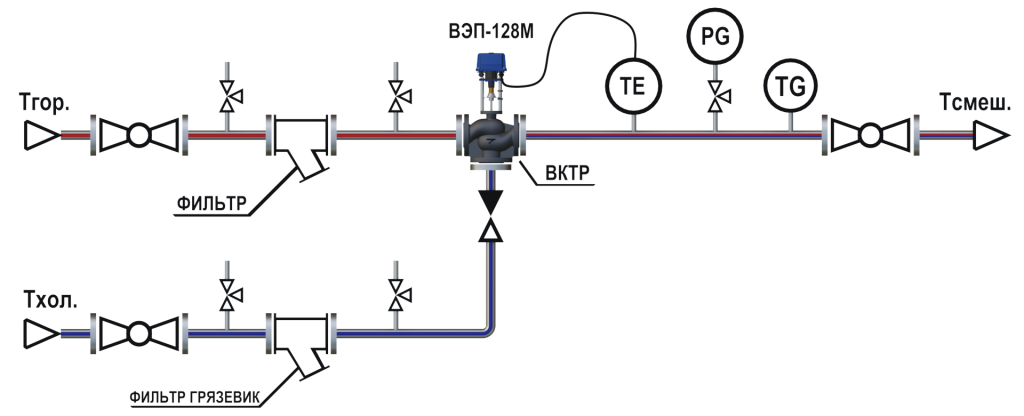

1. Вариант №1 для ВЭП_128М ГВС

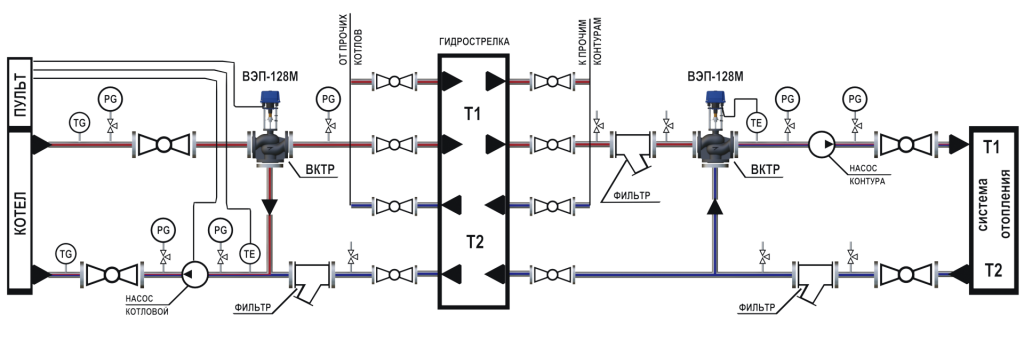

2. Вариант №2 ВЭП-128М ГВС:

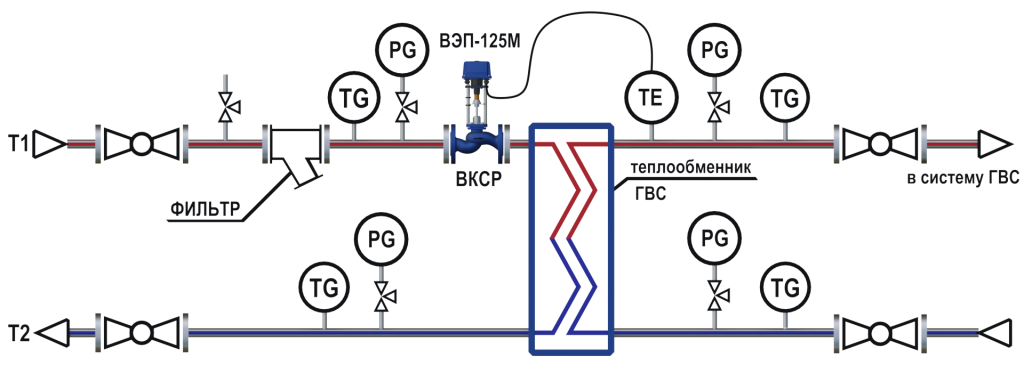

3. Вариант №3 для ВЭП-125М ГВС
