Фильтр сетчатый АСТА серии Ф111

Фильтры сетчатые АСТА серии Ф111 предназначены для очистки рабочей среды трубопровода от твердых механических примесей и защиты установленного оборудования от повреждений вследствие попадания механических загрязнений.
Применяются в таких системах, как горячее и холодное водоснабжение, паровые системы, системы водоподготовки и водозабора и т.д.

Особенности конструкции

Возможность установки магнитной вставки для очистки от металлических частиц

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Подберём решение под вашу задачу

Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.

Подбор аналога по ТЗ и бюджету
Сверка совместимости перед поставкой
Консультация по срокам и комплектации

Категория: КИП

Полезные материалы:

Оставить заявку на подбор

Описание

Цены на фильтры сетчатые АСТА Ф111

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	Размер ячейки сетки	DN, мм	Цена, ЕВРО с НДС
Ф111.015	Ф111	р/р	серый чугун СЧ25	16	0,8 мм	15	24,34
Ф111.020						20	27,25
Ф111.025						25	31,70
Ф111.032						32	35,71
Ф111.040						40	40,96
Ф111.050						50	45,45

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 – 50
Условное давление PN	16 бар
Температура рабочей среды	От -20 °С до 200 °С
Рабочая среда	Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции фильтра
Размер ячейки сетки	0,8 мм
Тип присоединения	Внутренняя резьба G

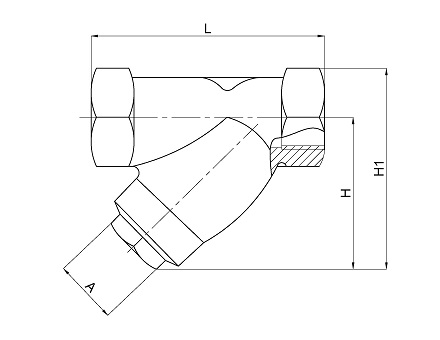

Массогабаритные характеристики

DN	L, мм	H, мм	H1, мм	А, мм	Kv, м³/ч	Масса, кг
15	85	66	81	25	5,4	0,5
20	100	66	84	25	9,6	0,7
25	120	75	98	31	16,6	1,1
32	140	77	105	31	20,1	1,5
40	160	90	121	41	33,1	2,4
50	205	98	136	41	54,1	3,6

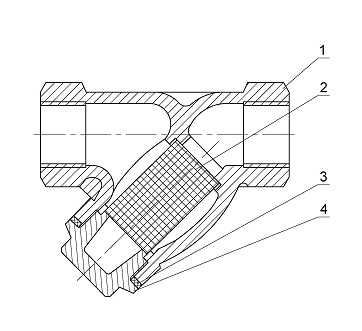

Спецификация материалов

№	Наименование	Материал
1	Корпус	Чугун DIN GG25
2	Сетка	Нержавеющая сталь AISI 304
3	Прокладка крышки	Терморасширенный графит
4	Крышка фильтра	Серый чугун GG25
