Фильтр сетчатый АСТА серии Ф113

Фильтры сетчатые АСТА серии Ф113 предназначены для грубой очистки рабочей среды трубопровода от твердых механических примесей и защиты установленного оборудования от повреждений вследствие попадания механических загрязнений.

Применяются в системах холодного (ХВС) и горячего (ГВС) водоснабжения, теплоснабжения, паровых систем.

Особенности конструкции

Сливная пробка в крышке для дренажа фильтра (по запросу доступна установка дренажного шарового крана в крышку фильтра)
Спирально-навитая прокладка крышки корпуса позволяет осуществлять многократную очистку фильтрующей камеры
Возможность установки магнитной вставки для очистки от металлических частиц

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Подберём решение под вашу задачу

Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.

Подбор аналога по ТЗ и бюджету
Сверка совместимости перед поставкой
Консультация по срокам и комплектации

Категория: КИП

Полезные материалы:

Оставить заявку на подбор

Описание

Цены на фильтры сетчатые АСТА Ф113

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	Размер ячейки сетки	DN, мм	Цена, ЕВРО с НДС
Ф113.015	Ф113	ф/ф	серый чугун СЧ25	16	0,8 мм	15	37,96
Ф113.020						20	39,14
Ф113.025						25	41,42
Ф113.032						32	54,62
Ф113.040						40	64,00
Ф113.050						50	81,39
Ф113.065						65	112,95
Ф113.080						80	135,60
Ф113.100						100	188,92
Ф113.125						125	298,69
Ф113.150					1,5 мм	150	372,23
Ф113.200					1,5 мм	200	679,55
Ф113.250					2,0 мм	250	1035,62
Ф113.300						300	1482,33
Ф113.350						350	по запросу
Ф113.400						400	по запросу
Ф113.500					3,0 мм	500	по запросу
Ф113.600					4,0 мм	600	по запросу

Примечание: нестандартные размеры ячеек фильтра и магнитные вставки — стоимость по запросу

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 – 600
Условное давление PN	16 бар
Температура рабочей среды	От -20 °С до 300 °С (до DN 400)
Температура рабочей среды	От -20 °С до 180 °С (DN 500 – 600)
Рабочая среда	Вода, пар, воздух и другие среды, совместимые с материалами конструкции фильтра
Размер ячейки сетки	0,8 мм (DN 15 – 125)
	1,5 мм (DN 150 – 200)
	2,0 мм (DN 250 – 400)
	3,0 мм (DN500)
	4,0 мм (DN600)
Тип присоединения	Фланцевый по ГОСТ 33259-2015

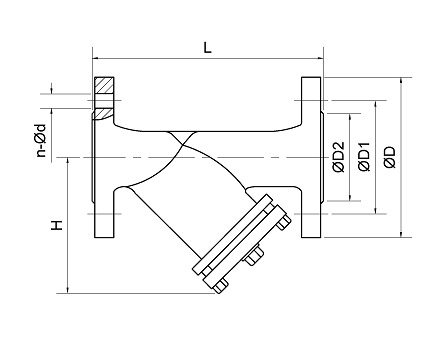

Массогабаритные характеристики

DN	L, мм	H, мм	H1, мм	n-ød, мм	D, мм	D1, мм	D2, мм	Масса, кг
15	130	72	115	4х14	95	65	47	2,2
20	150	80	133	4х14	105	75	58	2,7
25	160	90	148	4х14	115	85	68	3,7
32	180	105	175	4х18	140	100	78	5,6
40	200	112	187	4х18	150	110	88	7,6
50	230	135	218	4х18	165	125	102	10,1
65	290	165	258	4х18	185	145	122	14,8
80	310	195	295	8х18	200	160	138	18,5
100	350	230	340	8х18	220	180	158	26,2
125	400	280	405	8х18	250	210	188	40
150	480	330	473	8х23	285	240	212	55
200	600	390	560	12х23	340	295	268	93
250	730	450	653	12х27	405	355	320	158
300	850	562	792	12х27	460	410	378	250
350	980	640	900	16х27	520	470	438	320
400	1100	700	990	16х30	580	525	490	400
500	1250	884	1242	20х34	715	650	609	580
600	1450	1022	1442	20х37	840	770	720	840

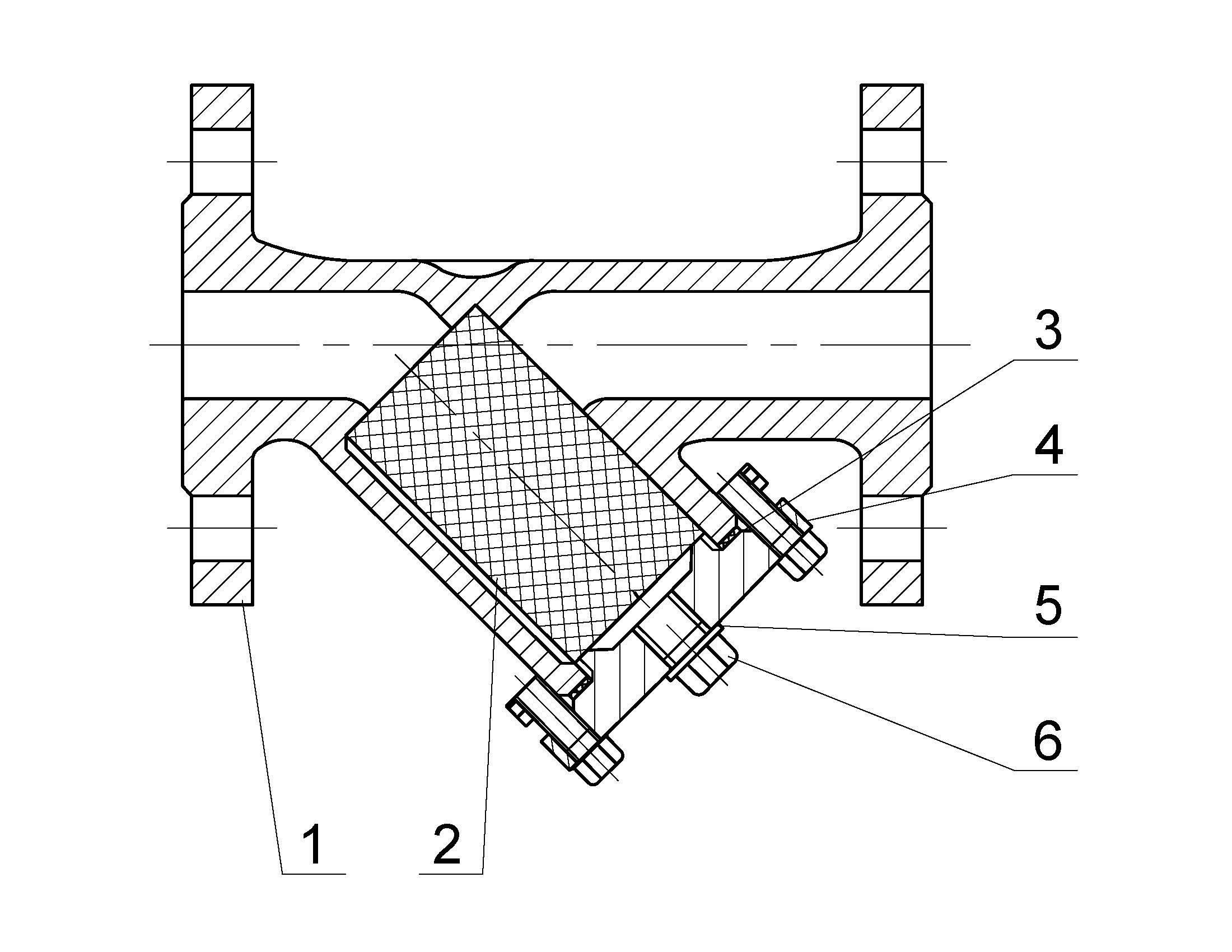

Спецификация материалов

№	Наименование	Материал
1	Корпус	Серый чугун (до DN400) / Высокопрочный чугун (DN500-600)
2	Сетка	Нержавеющая сталь AISI 304
3	Прокладка крышки	Терморасширенный графит (ТРГ) + Нержавеющая сталь SS316
4	Крышка фильтра	Серый чугун (до DN400) / Высокопрочный чугун (DN500-600)
5	Прокладка сливной пробки крышки	EPDM
6	Сливная пробка крышки	Углеродистая сталь

Таблица пропускной способности Kv в зависимости от размера сетки

DN	Kv, м³/ч
	Сетка 0,8; 1,5; 2; 3; 4 мм	Сетка 0,5 мм	Сетка 4 мм
	(стандартное исполнение)	Сетка 0,5 мм	Сетка 4 мм
15	5,4	5,1	5,5
20	9,6	9,1	9,8
25	16,6	14,9	17,1
32	20,1	18,1	20,7
40	33,1	30,1	34,1
50	54,1	48,1	55,7
65	95,1	85,1	98
80	140,1	131,5	144,3
100	201,1	189,5	207,1
125	340,1	320,5	350,3
150	526,1	494,5	541,9
200	870,1	818,5	896,2
250	1260,1	1185	1298
300	1735,1	1632	1787
350	2250	2220	2287
400	2950	2899	2986
500	4609	–	–
600	6640	–	–
