Фильтр сетчатый АСТА серии Ф133

Фильтры сетчатые АСТА серии Ф133 предназначены для грубой очистки рабочей среды трубопровода от твердых механических примесей и защиты установленного оборудования от повреждений вследствие попадания механических загрязнений.

Применяются в таких системах, как горячее и холодное водоснабжение, паровые системы, системы водоподготовки и водозабора и т.д.

Особенности конструкции

Двухуровневая система очистки:

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Подберём решение под вашу задачу

Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.

Подбор аналога по ТЗ и бюджету
Сверка совместимости перед поставкой
Консультация по срокам и комплектации

Категория: КИП

Полезные материалы:

Оставить заявку на подбор

Описание

Цены на фильтры сетчатые АСТА Ф133

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	Размер ячейки сетки	DN, мм	Цена, ЕВРО с НДС
Ф133.015	Ф133	ф/ф	углеродистая сталь GS-C25	16	0,5 мм	15	76,03
Ф133.020						20	87,94
Ф133.025						25	109,92
Ф133.032						32	136,49
Ф133.040						40	196,03
Ф133.050						50	230,84
Ф133.065						65	315,11
Ф133.080						80	349,00
Ф133.100						100	507,47
Ф133.125						125	797,85
Ф133.150						150	981,05
Ф133.200						200	по запросу
Ф133.250						250	по запросу
Ф133.300						300	по запросу
Ф133.350						350	по запросу
Ф133.400						400	по запросу
Ф133.500						500	по запросу

Примечания:

нестандартные размеры ячеек фильтра и магнитные вставки — стоимость по запросу;

изготовление с фланцами других исполнений или под приварку — стоимость по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 – 500
Условное давление PN	40 бар
Температура рабочей среды	От -40 °С до 400 °С
Рабочая среда	Вода, пар, воздух и другие газы и жидкости, совместимые с материалами конструкции фильтра
Размер ячейки сетки	0,15 мм
Тип присоединения	Фланцевый по ГОСТ 33259-2015

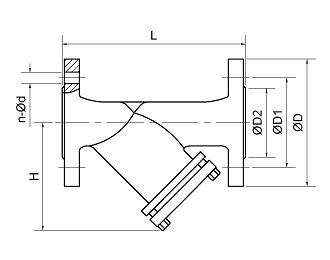

Массогабаритные характеристики

DN	L, мм	H, мм	ØD, мм	ØD1, мм	ØD2, мм	n хØd, мм	Kvs, м³/ч	Масса, кг
15	130	85	95	65	45	4х14	4,7	4
20	150	95	105	75	58	4х14	8,4	5
25	160	110	115	85	68	4х14	13,1	6
32	180	125	140	100	78	4х18	21,5	8
40	200	145	150	110	88	4х18	33,7	10
50	230	155	165	125	102	4х18	59,6	13
65	290	175	185	145	122	8х18	88,7	19
80	310	210	200	160	138	8х18	133	24,5
100	350	230	235	190	162	8х22	236	35
125	400	270	270	220	188	8х26	353	51
150	480	300	300	250	218	8х26	506	71
200	600	385	375	320	285	12х30	874	144
250	730	535	450	385	345	12х33	1313	178
300	850	680	515	450	410	16х33	1893	285
350	980	*
400	1100
500	1250

Спецификация материалов

№	Наименование	Материал
1	Корпус	Углеродистая сталь GS-C25
2	Сетка	Нержавеющая сталь 08X18H10
3	Уплотнение корпуса	Графит
4	Крышка	Углеродистая сталь GS-C25
