Фильтр сетчатый АСТА серии Ф153

Фильтры сетчатые АСТА серии Ф153 предназначены для грубой очистки рабочей среды трубопровода от твердых механических примесей и защиты установленного оборудования от повреждений вследствие попадания механических загрязнений. Применяются в таких системах, как горячее и холодное водоснабжение, паровые системы, системы водоподготовки и водозабора и других.

Особенности конструкции

Сливная пробка в крышке для дренажа фильтра

По запросу доступна установка дренажного шарового крана в крышку фильтра

Фторопластовая прокладка крышки корпуса позволяет осуществлять многократную очистку фильтрующей камеры

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Подберём решение под вашу задачу

Подготовим подбор по параметрам объекта, предложим совместимые варианты и отправим коммерческое предложение.

Подбор аналога по ТЗ и бюджету
Сверка совместимости перед поставкой
Консультация по срокам и комплектации

Категория: КИП

Полезные материалы:

Оставить заявку на подбор

Описание

Цены на фильтры сетчатые АСТА Ф153

Артикул	Серия	Тип присоединения	Материал корпуса	PN, бар	Размер ячейки сетки	DN, мм	Цена, ЕВРО с НДС
Ф153.015	Ф153	ф/ф	нержавеющая сталь AISI 316	16	0,15 мм	15	98,75
Ф153.020						20	119,91
Ф153.025						25	165,10
Ф153.032						32	212,44
Ф153.040						40	251,63
Ф153.050						50	307,40
Ф153.065						65	530,83
Ф153.080						80	648,06
Ф153.100						100	898,58
Ф153.125						125	1120,26
Ф153.150						150	1682,60
Ф153.200						200	2476,34
Ф153.250						250	4862,66
Ф153.300						300	6297,12
Ф153.350						350	по запросу
Ф153.400						400	по запросу
Ф153.500						500	по запросу

Примечания:

нестандартные размеры ячеек фильтра и магнитные вставки — стоимость по запросу;

изготовление с фланцами других исполнений или под приварку — стоимость по запросу.

Скачать полное описание

Технические характеристики

Номинальный диаметр DN	15 – 300
Условное давление PN	16 бар
Температура рабочей среды	От -60 °С до 250 °С
Рабочая среда	Вода, пар, газы и жидкости, совместимые с материалами конструкции фильтра
Размер ячейки сетки	0,5 мм
Тип присоединения	Фланцевый по ГОСТ 33259-2015

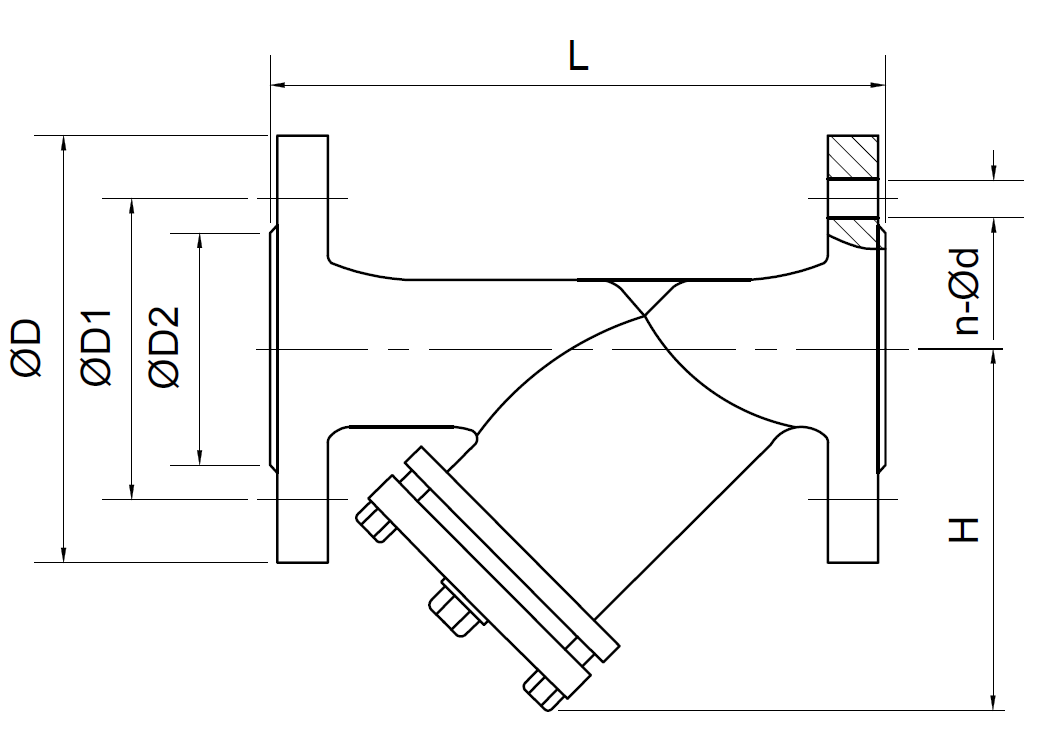

Массогабаритные характеристики

DN	L, мм	H, мм	D, мм	D1, мм	D2, мм	n x ød, мм	Kv, м³/ч	Масса,кг
15	120	83	95	65	45	4х14	7	1,8
20	140	85	105	75	55	4х14	11	2,3
25	150	95	115	85	65	4х14	18	2,8
32	170	98	135	100	78	4х18	26	4,3
40	190	115	145	110	85	4х18	37	5,5
50	210	120	160	125	100	4х18	60	7,2
65	250	158	180	145	120	4х18	100	10,6
80	280	190	195	160	135	8х18	150	13,6
100	340	200	215	180	155	8х18	230	18,7
125	380	213	250	210	188	8х18	330	23,3
150	420	250	280	240	210	8х22	400	31,2
200	500	335	335	295	265	12х22	650	54,6
250	550	*	405	355	320	12х26	950	90,0
300	610	*	460	410	378	12х26	1250	125,0

* Другие размеры по запросу

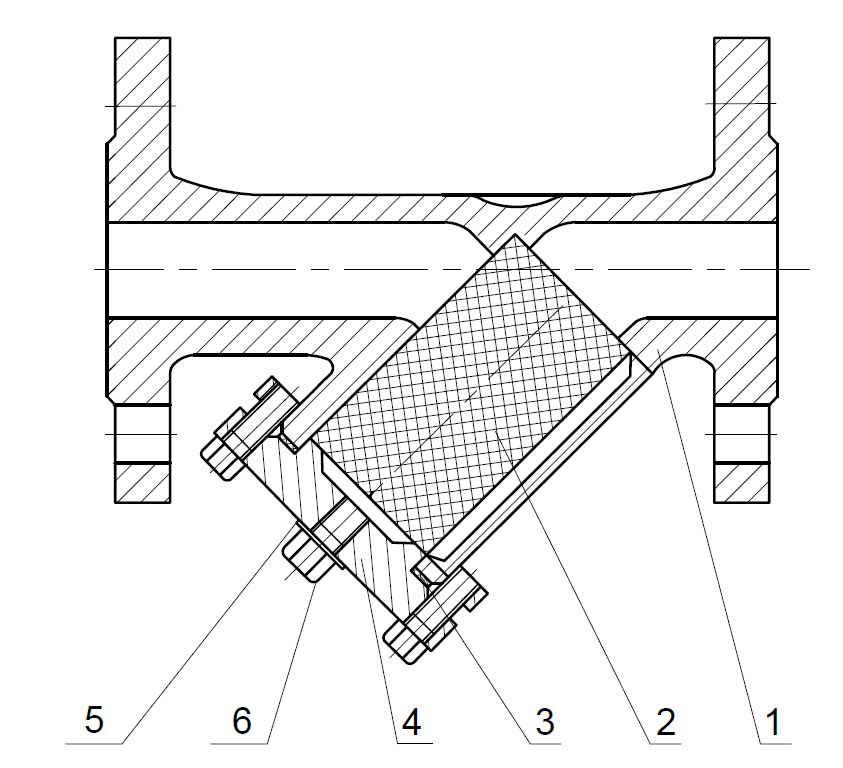

Спецификация материалов

№	Наименование	Материал
1	Корпус	Нержавеющая сталь AISI 316
2	Фильтр	CF8M
3	Прокладка крышки	PTFE
4	Крышка фильтра	CF8M
5*	Прокладка сливной пробки крышки	PTFE
6*	Сливная пробка крышки	Нержавеющая сталь AISI 316
