ХарактеристикиГильзы ГЗ-РТ из нержавеющей стали используются при измерении температуры сред агрессивных к медным сплавам, они также повышают устойчивость средств измерения к воздействию высоких температур и давлений.
ВАЖНО! При заказе гильз необходимо обязательно указывать модель термометра, диаметр штока (термобалона) и тип присоединения.
Максимальное статическое давление рабочей средыдо 6,3 МПаМатериал гильзысталь нержавеющая 12Х18Н10ТТолщина стенки термочехлане менее 1 ммМодель гильзырезьбовая, трубная (сварная)Возможность установки приборов– термометры ТБф-120
– термометры ТБф-220Средний срок службы10 летМасса, не более0,2 кг -
Длина гильзы
Возможные монтажные (внешние) длины гильз, мм *
Гильза защитная ГЗ-РТ с посадочным d 14 мм U46, 64, 100, 150, 200, 250, 300, 350, 400. Гильза защитная ГЗ-РТ с посадочным d 18 мм
U64, 67, 70, 75, 80, 85, 90, 95, 100, 106, 112, 118, 120, 125, 132, 140,
150, 160, 170, 180, 190, 200, 212, 224, 230, 236, 250, 265, 280,
300, 315, 335, 355, 375, 400, 425, 450, 475, 500, 530, 560,
600, 630, 670, 710, 750, 800, 850, 900, 950,
1000, 1060, 1120, 1180, 1250, 1320, 1400, 1500.
ГЗ-РТ для ТБф-120 ГЗ-РТ для ТБф-220* ВАЖНО! Указана монтажная (внешняя) длина гильз, которая считается от опорной поверхности и включает в себя резьбовое присоединение к процессу или другому оборудованию.
-
Допустимые скорости потоков
Внешний d /
толщина стенки термочехла, ммТемпература рабочей среды в процессе, С° Плотность рабочей среды в процессе, кг/м3 Внутренняя длина L защитной гильзы, мм
Допустимая скорость потока, м/сL100 L120 L160 L200 L250 L315 L400 >LL400 *9 / 1
*10 / 1+20…+400 1000 5,5 4,5 3,4 2,6 2,1 1,6 1,2 – 100 14 12,5 10,5 8 6,5 5 4 – 10 53 45 34 24,5 21 16 12 – +400…+600 1000 2,8 2,45 1,95 1,45 1,15 0,95 0,7 – 100 9,6 8,2 6,2 4,8 3,7 2,95 2,3 – 10 31,5 26,4 19,5 14,5 11,5 9,5 7 – *12 / 1
*14 / 1+20…+400 1000 8,1 6,6 4,76 3,64 2,94 2,24 1,68 – 100 25,6 20,4 14,7 11,2 9,1 7 5,6 – 10 75,4 61,5 47,6 34,3 29,4 22,4 16,8 – +400…+600 1000 4,8 3,8 2,73 2,03 1,61 1,33 0,98 – 100 13,2 11,2 8,68 6,72 5,18 4,13 3,22 – 10 45,3 36,2 27,3 20,3 16,1 13,3 9,8 – *16 / 2 +20…+400 1000 – – 7,4 6 4,6 3,7 2,8 – 100 – – 24 19 15 11,5 9 – 10 – – 74 60 46 37 28 – +400…+600 1000 – – 4,3 3,3 2,6 2,1 1,6 – 100 – – 13,6 10,5 8,4 6,6 5 – 10 – – 43 33 26 21 16 –
ГЗ-РТ для ТБф-120 ГЗ-РТ для ТБф-220 -
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 12.3.003-91.
Гарантийный срок хранения прибора – 18 месяцев с момента изготовления.
-
ДокументыОтказное письмо
Размер:
359,3 кбОбразец паспорта. Гильзы
Размер:
591,8 кбКарта заказа защитных гильз ГЗЛ-РТ, ГЗ-РТ
Размер:
339,8 кб
Защитные гильзы

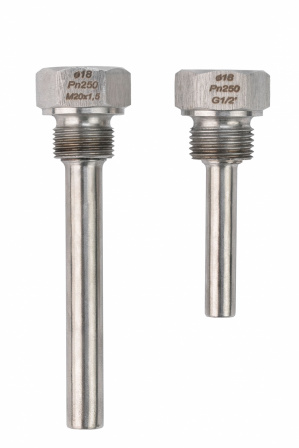

Гильзы ГЗ-РТ для ТБф-120, 220, сталь нержавеющая (СтН)
Доступность:
Нет в наличии
Максимальное статическое давление рабочей среды
до 6,3 МПа
Материал гильзы
сталь нержавеющая 12Х18Н10Т
Толщина стенки термочехла
не менее 1 мм
Модель гильзы
резьбовая, трубная (сварная)
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Возможные монтажные (внешние) длины гильз, мм * |
|
|---|---|
| Гильза защитная ГЗ-РТ с посадочным d 14 мм | U46, 64, 100, 150, 200, 250, 300, 350, 400. |
|
Гильза защитная ГЗ-РТ с посадочным d 18 мм |
U64, 67, 70, 75, 80, 85, 90, 95, 100, 106, 112, 118, 120, 125, 132, 140, 150, 160, 170, 180, 190, 200, 212, 224, 230, 236, 250, 265, 280, 300, 315, 335, 355, 375, 400, 425, 450, 475, 500, 530, 560, 600, 630, 670, 710, 750, 800, 850, 900, 950, 1000, 1060, 1120, 1180, 1250, 1320, 1400, 1500. |
