ХарактеристикиГильзы ГЗ-РТ специального исполнения из нержавеющей стали используются при измерении температуры сред агрессивных к медным сплавам, они также повышают устойчивость средств измерения к воздействию высоких температур и давлений.
ВАЖНО! При заказе гильз необходимо обязательно указывать модель термометра, диаметр штока (термобалона) и тип присоединения.
Максимальное статическое давление рабочей средыс толщиной стенки 1 мм – до 6,3 МПа
с толщиной стенки 2 мм – до 25 МПаМатериал гильзысталь нержавеющая 12Х18Н10ТТолщина стенки термочехлаd.10,12,14 – не менее 1 мм
d.16 – не менее 2 ммМодель гильзырезьбовая, трубная (сварная)Возможность установки приборов– термометры ТБф-224
– термометры ТБф-225
– термометры ТБф-226Средний срок службы10 летМасса, не более0,2 кг -
Длина гильзы
Возможные внутренние длины гильз (под монтажную длину штока термометра), мм *
Гильза защитная ГЗ-РТ специального исполнения
L64, 67, 70, 75, 80, 85, 90, 95, 100, 106, 112, 118, 120, 125, 132, 140,
150, 160, 170, 180, 190, 200, 212, 224, 230, 236, 250, 265, 280,
300, 315, 335, 355, 375, 400, 425, 450, 475, 500, 530, 560,
600, 630, 670, 710, 750, 800, 850, 900, 950,
1000, 1060, 1120, 1180, 1250, 1320, 1400, 1500.
ГЗ-РТ специального исполнения
* ВАЖНО! Указана внутренняя длина гильз. Монтажная (внешняя) длина гильз будет зависеть от резьбового присоединения на штоке термометра, в комплекте с которым она будет поставляться или использоваться.
-
Допустимые скорости потоков
Внешний d /
толщина стенки термочехла, ммТемпература рабочей среды в процессе, С° Плотность рабочей среды в процессе, кг/м3 Внутренняя длина L защитной гильзы, мм
Допустимая скорость потока, м/сL100 L120 L160 L200 L250 L315 L400 >L400 *9 / 1
*10 / 1+20…+400 1000 5,5 4,5 3,4 2,6 2,1 1,6 1,2 – 100 14 12,5 10,5 8 6,5 5 4 – 10 53 45 34 24,5 21 16 12 – +400…+600 1000 2,8 2,45 1,95 1,45 1,15 0,95 0,7 – 100 9,6 8,2 6,2 4,8 3,7 2,95 2,3 – 10 31,5 26,4 19,5 14,5 11,5 9,5 7 – *12 / 1
*14 / 1+20…+400 1000 8,1 6,6 4,76 3,64 2,94 2,24 1,68 – 100 25,6 20,4 14,7 11,2 9,1 7 5,6 – 10 75,4 61,5 47,6 34,3 29,4 22,4 16,8 – +400…+600 1000 4,8 3,8 2,73 2,03 1,61 1,33 0,98 – 100 13,2 11,2 8,68 6,72 5,18 4,13 3,22 – 10 45,3 36,2 27,3 20,3 16,1 13,3 9,8 – *16 / 2 +20…+400 1000 – – 7,4 6 4,6 3,7 2,8 – 100 – – 24 19 15 11,5 9 – 10 – – 74 60 46 37 28 – +400…+600 1000 – – 4,3 3,3 2,6 2,1 1,6 – 100 – – 13,6 10,5 8,4 6,6 5 – 10 – – 43 33 26 21 16 –
ГЗ-РТ специального исполнения
-
Гарантии
Гарантийный срок эксплуатации – 24 месяца со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 12.3.003-91.
Гарантийный срок хранения прибора – 18 месяцев с момента изготовления.
-
ДокументыОбразец паспорта. Гильзы
Размер:
591,8 кбКарта заказа защитных гильз ГЗЛ-РТ, ГЗ-РТ
Размер:
339,8 кб
Защитные гильзы

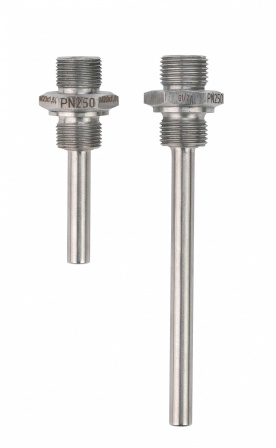

Гильзы ГЗ-РТ специального исполнения, сталь нержавеющая (СтН)
Доступность:
Нет в наличии
Максимальное статическое давление рабочей среды
с толщиной стенки 1 мм – до 6,3 МПа
Материал гильзы
сталь нержавеющая 12Х18Н10Т
Толщина стенки термочехла
d.10,12,14 – не менее 1 мм
Модель гильзы
резьбовая, трубная (сварная)
Сроки доставки — 5-7 дней
В зависимости от размера заказа предоставляются скидки
Цена по запросу
Возможные внутренние длины гильз (под монтажную длину штока термометра), мм * |
|
|---|---|
|
Гильза защитная ГЗ-РТ специального исполнения |
L64, 67, 70, 75, 80, 85, 90, 95, 100, 106, 112, 118, 120, 125, 132, 140, 150, 160, 170, 180, 190, 200, 212, 224, 230, 236, 250, 265, 280, 300, 315, 335, 355, 375, 400, 425, 450, 475, 500, 530, 560, 600, 630, 670, 710, 750, 800, 850, 900, 950, 1000, 1060, 1120, 1180, 1250, 1320, 1400, 1500. |
