Гильзы ГЗ-ВЦ цилиндрические, сталь нержавеющая (СтН)

Защитные гильзы

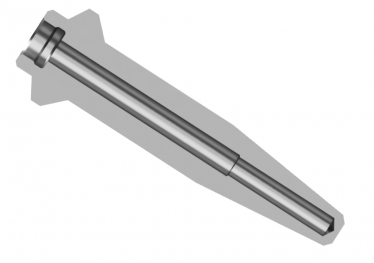

Гильзы ГЗ-ВЦ цилиндрические, сталь нержавеющая (СтН)

Доступность:

Нет в наличии

Максимальное давление рабочей среды

до 60 МПа

Материал гильзы

сталь нержавеющая 12Х18Н10Т

Толщина стенки термочехла

не менее 2,75 мм

Модель гильзы

вварная, цельноточеная цилиндрическая

Сроки доставки — до 2 месяцев

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание
Характеристики

Характеристики

Гильзы ГЗ-ВЦ из нержавеющей стали используются при измерении температуры сред агрессивных к медным сплавам.
Конструкция вварной гильзы цельная, не имеет сварных швов. Присоединение к процессу не резьбовое, гильза приваривается непосредственно на трубопровод. Это самый надежный способ монтажа защитных гильз, он используется для обеспечения максимальной герметичности соединения. Данный способ монтажа эффективен для рабочих сред с высокой скоростью потока, температурой и давлением.

ВАЖНО!Демонтаж такой гильзы затруднен и требует её вырезки из технологической системы.
ВАЖНО! При заказе гильз необходимо обязательно указывать модель термометра, диаметр штока (термобалона) и тип присоединения.

Максимальное давление рабочей среды

до 60 МПа

Материал гильзы

сталь нержавеющая 12Х18Н10Т

Толщина стенки термочехла

не менее 2,75 мм

Модель гильзы

вварная, цельноточеная цилиндрическая

Возможность установки приборов

– термометры ТБф-221
– термометры ТБф-222
– термометры ТБф-223

Средний срок службы

10 лет

Масса, не более

0,3 кг

Длина гильзы

Возможные внутренние длины гильз (под монтажную длину штока термометра), мм *
Гильза защитная ГЗ-ВЦ	L64, 67, 70, 75, 80, 85, 90, 95, 100, 106, 112, 118, 120, 125, 132, 140, 150, 160, 170, 180, 190, 200, 212, 224, 230, 236, 250, 265, 280, 300, 315, 335, 355, 375, 400.

* ВАЖНО! Указана внутренняя длина гильз. Монтажная (внешняя) длина гильз будет зависеть от резьбового присоединения на штоке термометра, в комплекте с которым она будет поставляться или использоваться.

Допустимые скорости потоков

Внешний d / толщина стенки термочехла, мм	Температура рабочей среды в процессе, С°	Плотность рабочей среды в процессе, кг/м3	Внутренняя длина L защитной гильзы, мм Допустимая скорость потока, м/с

			L100	L120	L160	L200	L250	L315	L400	>L400
*16 / ≥2,75	+20…+400	1000	14,8	11,3	8,2	6,4	5	3,9	3,1	–
		100	44,2	35	25	20	16	12	9,7	–
		10	142,4	113	81	64	50	38	30	–
	+400…+600	1000	11,3	8,5	6,1	4,8	3,8	2,9	2,3	–
		100	33,4	26	19	15	11,9	9,2	7,3	–
		10	107,3	84	61	48	37	29	23	–
*23 / ≥2,75	+20…+400	1000	–	–	15,8	12,55	10	7,75	6,65	–
		100	–	–	52,3	41	31,5	24,5	21	–
		10	–	–	158,1	125,5	95,5	77,5	67,5	–
	+400…+600	1000	–	–	11,1	9,15	7,2	5,5	4,35	–
		100	–	–	36,4	29	23	17,5	15	–
		10	–	–	115,3	91,5	72	55	47,5	–
*35 / ≥2,75	+20…+400	1000	–	–	22	19	16	13	9,5	–
		100	–	–	71	60	50	41	31	–
		10	–	–	220	185	155	126	95	–
	+400…+600	1000	–	–	21	16	12	9,6	7,5	–
		100	–	–	61	48	38	30,5	23	–
		10	–	–	165	140	120	97	75	–

Гарантии

Гарантийный срок эксплуатации – 24 месяца со дня ввода изделия в эксплуатацию при соблюдении потребителем правил эксплуатации, транспортирования, хранения и монтажа согласно руководству по эксплуатации, а также требованиям ГОСТ 12.3.003-91.

Гарантийный срок хранения прибора – 18 месяцев с момента изготовления.
