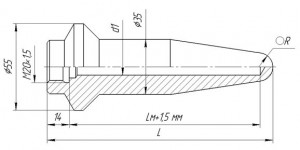

Рисунок 1 — ГТ-703 для датчиков с подвижным штуцером |

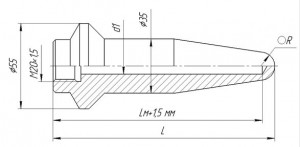

Рисунок 2 — ГТ-713 для датчиков с неподвижным штуцером |
Основные технические характеристики
Таблица 1. Номинальное и пробное давление
| Серия | Номинальное давление, МПа | Пробное давление, МПа | Материал |
| ГТ-703, ГТ-713 | 50 | 65 | 09Г2С |
| 12Х1МФ | |||
| 12Х18Н10Т |
по согласованию возможно изготовление гильз из других материалов.
Таблица 2. Длина монтажной части датчика температуры
| Длина монтажной части L, мм | 100, 120, 160, 200, 250, 300, 320, 400, 500 |
| X (по заказу в диапазоне 100- 500 мм) |
Таблица 3. Соответсвие старых и новых моделей
| Обозначение старое | Обозначение новое | Длина гильзы |
| ГТ-703-12Х1МФ-120 | ГТ-703-12Х1МФ-120-10,5(8,5) | L=120 |
| ГТ-703-12Х1МФ-160 | ГТ-703-12Х1МФ-160-10,5(8,5) | L=160 |
| ГТ-703-12Х1МФ-200 | ГТ-703-12Х1МФ-200-10,5(8,5) | L=200 |
| ГТ-703-09Г2С-120 | ГТ-703-09Г2С-120-10,5(8,5) | L=120 |
| ГТ-703-09Г2С-160 | ГТ-703-09Г2С-160-10,5(8,5) | L=160 |
| ГТ-703-09Г2С-200 | ГТ-703-09Г2С-200-10,5(8,5) | L=200 |
Материалы, контактирующие с рабочей средой
Таблицы 4. Материалы, контактирующие с рабочей средой
| Материал гильзы | Н10 | Сталь 12Х18Н10Т |
| 12Х1МФ | Сталь 12Х1МФ | |
| 09Г2С | Сталь 109Г2С | |
| Х* | Спец. исполнение |
* По согласованию возможно изготовление из других материалов
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
Комплект поставки
| Наименование | Количество |
|---|---|
| Гильза термометрическая | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 на партию |
| Расчет на прочность | |
| Копия обоснования безопасности |
Обозначение при заказе
| ГТ-703 | 12ХМФ | 200 | 10,5(8,5) | |
|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 |
- Наименование:
- ГТ-703 с подвижным штуцером
- ГТ-713 с неподвижным штуцером
- Размер внутренней резьбы гильзы:
- М20х1,5 – не указывается, по умолчанию
- Х- по согласованию возможно изготовление другой стандартной резьбы.
- Материал гильзы (таблица 4).
- Длина монтажной части, Lм, мм (таблица 2)
- Внутренний диаметр гильзы, мм. При ступенчатом внутреннем диаметре гильзы меньший диаметр указывается в скобках:
- 10,5
- 10,5(8,5)
- 8,5
- 10,5(3,5).
