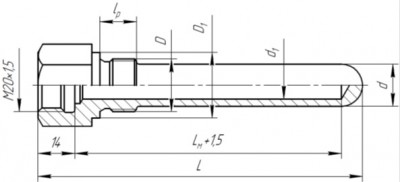

Рисунок 1 — ГТ-702 цилиндрическая для датчиков с подвижным штуцером |
 .

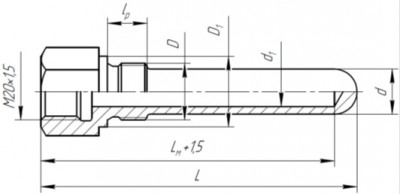

Рисунок 2 — ГТ-712 цилиндрическая для датчиков с неподвижным штуцером |

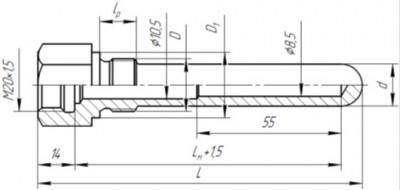

Рисунок 3 — ГТ-702 цилиндрическая для датчиков с подвижным штуцером со ступенчатым внутренним диаметром |

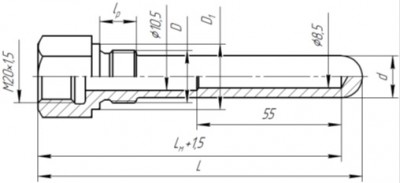

Рисунок 4 — ГТ-712 цилиндрическая для датчиков с неподвижным штуцером со ступенчатым внутренним диаметром |

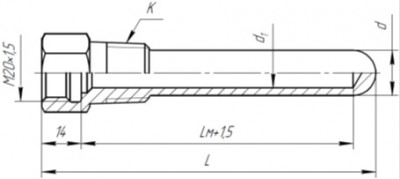

Рисунок 5 — ГТ-702 цилиндрическая с конической резьбой для датчиков с подвижным штуцером |

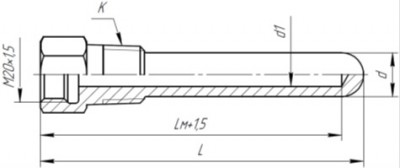

Рисунок 6 — ГТ-712 цилиндрическая с конической резьбой для датчиков с неподвижным штуцером |

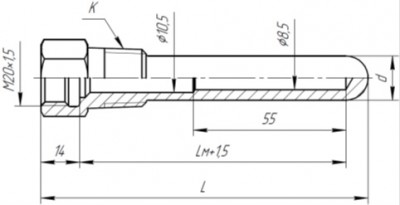

Рисунок 7 — ГТ-702 цилиндрическая с конической резьбой для датчиков с подвижным штуцером со ступенчатым внутренним диаметром |

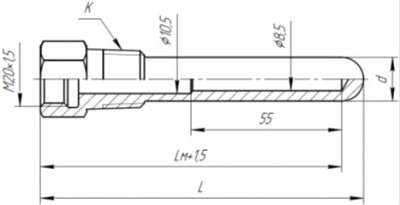

Рисунок 8 — ГТ-712 цилиндрическая с конической резьбой для датчиков с неподвижным штуцером со ступенчатым внутренним диаметром |

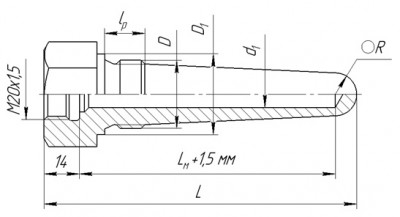

Рисунок 9 — ГТ-702 коническая для датчиков с подвижным штуцером |

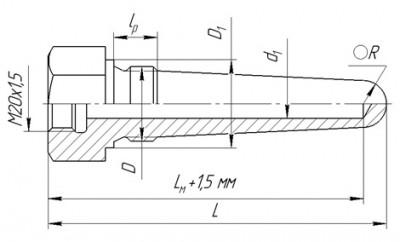

Рисунок 10 — ГТ-712 коническая для датчиков с неподвижным штуцером |

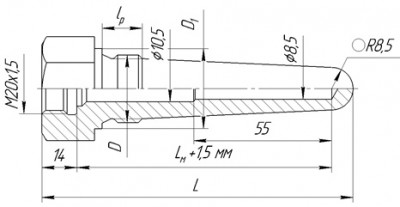

Рисунок 11 — ГТ-702 коническая для датчиков с подвижным штуцером со ступенчатым внутренним диаметром |

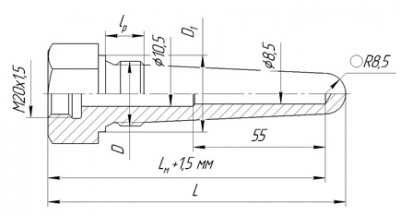

Рисунок 12 — ГТ-712 коническая для датчиков с неподвижным штуцером со ступенчатым внутренним диаметром |

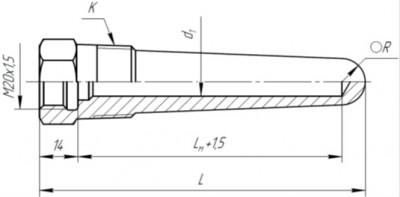

Рисунок 13 — ГТ-702 коническая с конической резьбой для датчиков с подвижным штуцером |

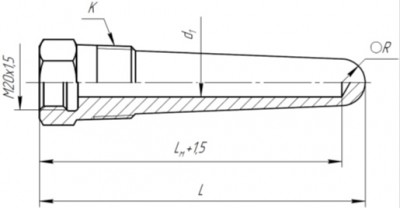

Рисунок 14 — ГТ-712 коническая с конической резьбой для ДТ с неподвижным штуцером |

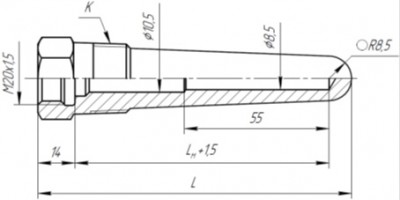

Рисунок 15 — ГТ-702 коническая с конической резьбой для датчиков с подвижным штуцером со ступенчатым внутренним диаметром |

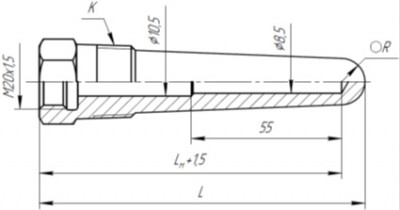

Рисунок 16 — ГТ-712 коническая с конической резьбой для датчиков с неподвижным штуцером со ступенчатым внутренним диаметром |
Основные технические характеристики
Таблица 1. Исполнение уплотнительных поверхностей
| Присоединительная резьба | Исполнение А | Исполнение Б
(по ГОСТ 22526) |
С конической резьбой, К | |||
Рисунок 2 |
Рисунок 3 |
Рисунок 4 |
||||
| D | D1, мм | lр, мм | D1, мм | lр, мм | K | lр min, мм |
| М20×1,5 | Ø36 | 32 | Ø25 | 14 | 1/2 | 21 |
| G1/2 | Ø26 | 3/4 | 21,5 | |||
| М24×1,5 | Ø38 | — | 1 | 26,5 | ||
| G3/4 | 32 | Ø32 | 16 | — | ||
| M27×2 | ||||||
| G1 | Ø48 | 32 | Ø39 | 18 | ||
| M33×2 | ||||||
Примечание:
1. Для конических гильз присоединительная резьба М24×1,5; М27×2, М33×2, G3/4, G1, К 3/4, К1.
2. По согласованию возможно изготовление другой стандартной резьбы.
Таблица 2. Номинальное и пробное давление
| Серия | Номинальное давление, МПа | Пробное давление, МПа | Примечание |
| ГТ-702, 712 | 25 | 34 | Для цилиндрических гильз (рис.1-8) |
| 50 | 65 | Для конических гильз с присоединительной резьбой М24×1,5; М27×2, М33×2, G3/4, G1,К 3/4, К1 (рис.9-16) |
Таблица 3. Длина монтажной части датчика температуры
| Длина монтажной части L, мм | 60*, 80, 100, 120, 160, 200, 250, 300, 320, 400, 500, 600, 630 |
| X (по согласованию возможна другая длина) |
*Только для исполнений гильз с постоянным внутренним диаметром
| Серия ГТ-702 цельноточеные цилиндрические (для датчиков с подвижным штуцером), PN25 МПа | ||
| ГТ-702-М20х1,5-М20х1,5-12Х18Н10Т-L* | ГТ-702-М20х1,5-М20х1,5-Н10-L*-17/10,5(8,5) | L*=80,100,120,160,200,250,320,400, 500,630 мм |
| ГТ-702-М20х1,5-М20х1,5-10Х17Н13М2Т -L* | ГТ-702-М20х1,5-М20х1,5-Н13-L*-17/10,5(8,5) | |
| Серия ГТ-702 цельноточеные конические (для датчиков с подвижным штуцером), PN50 МПа | ||
| ГТ-702-М24х1,5-М20х1,5-12Х18Н10Т-L* | ГТ-702-М24х1,5-М20х1,5-Н10-L*- R8,5/10,5(8,5) | L*=80,100,120,160,200,250,320,400, 500,630 мм |
| ГТ-702-М24х1,5-М20х1,5-10Х17Н13М2Т -L* | ГТ-702-М24х1,5-М20х1,5-Н13-L*- R8,5/10,5(8,5) | |
| ГТ-702-М27х2-М20х1,5-12Х18Н10Т-L* | ГТ-702-М27х2-М20х1,5-Н10-L*- R8,5/10,5(8,5) | |
| ГТ-702-М27х2-М20х1,5-10Х17Н13М2Т -L* | ГТ-702-М27х2-М20х1,5-Н13-L*-R8,5/10,5(8,5) | |
| ГТ-702-М33х2-М20х1,5-12Х18Н10Т-L* | ГТ-702-М33х2-М20х1,5-Н10-L*- R8,5/10,5(8,5) | L*=80,100,120,160,200,250,300,315, 320,400,500,630 мм |
| ГТ-702-М33х2-М20х1,5-10Х17Н13М2Т -L* | ГТ-702-М33х2-М20х1,5-Н13-L*- R8,5/10,5(8,5) | |
| ГТ-702-G3/4-М20х1,5-12Х18Н10Т-L* | ГТ-702-G3/4-М20х1,5-Н10-L*- R8,5/10,5(8,5) | L*=80,100,120,160,200,250,320,400,500,630 мм |
| ГТ-702-G3/4-М20х1,5-10Х17Н13М2Т-L* | ГТ-702-G3/4-М20х1,5-Н13-L*- R8,5/10,5(8,5) | |
| ГТ-702-G3/4-G1/2-12Х18Н10Т-L* | ГТ-702-G3/4-G1/2-Н10-L*- R8,5/10,5(8,5) | |
| ГТ-702-G3/4-G1/2-10Х17Н13М2Т-L* | ГТ-702-G3/4-G1/2-Н13-L*- R8,5/10,5(8,5) | |
| Серия ГТ-712 цельноточеные цилиндрические (для датчиков с неподвижным штуцером), PN50 МПа | ||
| ГТ-712-М20х1,5-М20х1,5-12Х18Н10Т-L* | ГТ-712-М20х1,5-М20х1,5-Н10-L*-17/10,5(8,5) | L*=80,100,120,160,200,250,320,400, 500,630 мм |
| ГТ-712-М20х1,5-М20х1,5-10Х17Н13М2Т -L* | ГТ-712-М20х1,5-М20х1,5-Н13-L*-17/10,5(8,5) | |
| Серия ГТ-712 цельноточеные конические (для датчиков с неподвижным штуцером), PN50 МПа | ||
| ГТ-712-М33х2-М20х1,5-12Х18Н10Т-L* | ГТ-712-М33х2-М20х1,5-Н10-L*- R8,5/8,5 | L*=60,80,100,120,160,200,250,320,400,500,630 мм |
| ГТ-712-М33х2-М20х1,5-10Х17Н13М2Т -L* | ГТ-712-М33х2-М20х1,5-Н13-L*-R8,5/8,5 | |
| ГТ-712-М33х2-1/2″NPT-12Х18Н10Т-L* | ГТ-712-М33х2-1/2″NPT -Н10-L*- R8,5/8,5 | L*=60,80,100,120,160,200,250,320,400,500,630 мм |
Материалы, контактирующие с рабочей средой
Таблица 4. Материалы, контактирующие с рабочей средой.
| Материал гильзы | Н10 | Сталь 12Х18Н10Т |
| Н13 | Сталь 10Х17Н13М2Т | |
| Х* | Спец. исполнение |
* По согласованию возможно изготовление из других материалов
Гарантийные обязательства
| Параметр | Значение |
|---|---|
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
Комплект поставки
| Наименование | Количество |
|---|---|
| Гильза термометрическая | 1 |
| Паспорт | 1 |
| Руководство по эксплуатации | 1 на партию |
| Расчет на прочность | |
| Копия обоснования безопасности |
Обозначение при заказе
| ГТ-702 | М33×2 | М20×1,5 | Н10 | 320 | 17/10,5 | Б |
|---|---|---|---|---|---|---|
| 1 | 2 | 3 | 4 | 5 | 6 | 7 |
- Наименование:
- ГТ-702 для датчиков с подвижным штуцером
- ГТ-712 для датчиков с неподвижным штуцером
- Присоединительная резьба гильзы, D или К (таблица 1)
- Внутренняя резьбы гильзы
- М20×1,5
- Х – по согласованию возможно изготовление с другой резьбой
- Материал гильзы (таблица 4).
- Длина монтажной части, Lм, мм (таблица 3)
- Наружный диаметр погружаемой части гильзы, d, мм / внутренний диаметр гильзы, d1, мм.
Для конических гильз вместо наружного диаметра указывается радиус сферы погружаемого конца гильзы.
Для исполнений гильз со ступенчатым внутренним диаметром — меньший диаметр указывается в скобках.
Пример:- R9/10,5
- R8,5/10,5(8,5)
- R8,5/8,5
- 16/8,5
- 16/10,5
- 16/10,5(8,5)
- 17/8,5
- 17/10,5
- 17/10,5(8,5)
- Исполнение уплотнительной поверхности для метрической и трубной цилиндрической резьбы (таблица 1)
- А – не указывается, по умолчанию.
- Б
