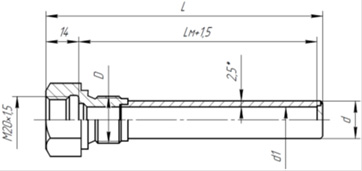

![]() ГТ-701 для датчиков температуры с подвижным штуцером |

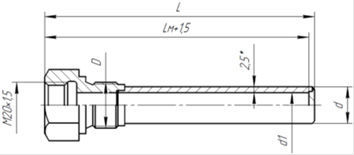

![]() ГТ-711 для датчиков температуры с неподвижным штуцером |

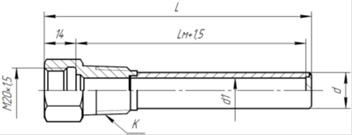

![]() ГТ-701 с конической резьбой для датчиков температуры |

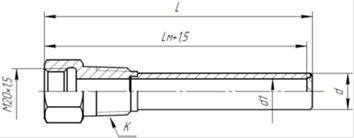

![]() ГТ-711 с конической резьбой для датчиков температуры |
Основные технические характеристики
Таблица 1. Исполнение уплотнительных поверхностей
Примечание:
1. по согласованию возможно изготовление другой стандартной резьбы.
Таблица 2. Номинальное и пробное давление
Серия | Номинальное давление, МПа | Пробное давление, МПа | Материал |
ГТ-701 | 25 | 34 | ХН78Т |
12Х18Н10Т | |||
10Х17Н13М2Т | |||
15Х25Т |
Таблица 3. Длина монтажной части датчика температуры
Длина монтажной части L, мм | 60, 80, 100, 120, 160, 200, 250, 300, 320, 400, 500, 600, 630, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3150, 3550, 4000 |
X (по заказу в диапазоне 60- 4000 мм) |
№ | Обозначение старое | Обозначение новое | Комментарий |
Серия ГТ-701 сварные (с подвижным штуцером), PN25 МПа | |||
1 | ГТ-701-М20х1,5-М20х1,5-12Х18Н10Т-L* | ГТ-701-М20х1,5-М20х1,5-Н10-L*-16/11 | L*=60, 80, 100, 120, 125, 160, 200, 250, 315, 320, 400, 500, 600, 630, 800, 1000, 1250, 1400, 1600, 2000, 2500, 3150, 3400 мм |
2 | ГТ-701-М20х1,5-М20х1,5-10Х17Н13М2Т-L* | ГТ-701-М20х1,5-М20х1,5-Н13-L*-16/11 | |
3 | ГТ-701-М20х1,5-М20х1,5-ХН78Т-L* | ГТ-701-М20х1,5-М20х1,5-Н78-L*-16/11 | |
4 | ГТ-701-М27х2-М20х1,5-12Х18Н10Т -L* | ГТ-701- М27х2-М20х1,5-Н10-L*-16/11 | |
5 | ГТ-701-М27х2-М20х1,5-10Х17Н13М2Т-L* | ГТ-701- М27х2-М20х1,5-Н13-L*-16/11 | |
6 | ГТ-701-М27х2-М20х1,5-ХН78Т-L* | ГТ-701- М27х2-М20х1,5-Н78-L*-16/11 | |
7 | ГТ-701-М33х2-М20х1,5-12Х18Н10Т -L* | ГТ-701- М33х2-М20х1,5-Н10-L*-16/11 | |
8 | ГТ-701-М33х2-М20х1,5-10Х17Н13М2Т-L* | ГТ-701- М33х2-М20х1,5-Н13-L*-16/11 | |
9 | ГТ-701-М33х2-М20х1,5-ХН78Т-L* | ГТ-701- М33х2-М20х1,5-Н78-L*-16/11 | |
10 | ГТ-701-G1/2-М20х1,5-12Х18Н10Т-L* | ГТ-701- G1/2-М20х1,5-Н10-L*-16/11 | |
11 | ГТ-701-G1/2-М20х1,5-10Х17Н13М2Т-L* | ГТ-701- G1/2-М20х1,5-Н13-L*-16/11 | |
12 | ГТ-701-G1/2-М20х1,5-ХН78Т-L* | ГТ-701- G1/2-М20х1,5-Н78-L*-16/11 | |
13 | ГТ-701-G3/4-М20х1,5-12Х18Н10Т-L* | ГТ-701- G3/4-М20х1,5-Н10-L*-16/11 | |
14 | ГТ-701-G3/4-М20х1,5-10Х17Н13М2Т-L* | ГТ-701- G3/4-М20х1,5-Н13-L*-16/11 | |
15 | ГТ-701-G3/4-М20х1,5-ХН78Т-L* | ГТ-701- G3/4-М20х1,5-Н78-L*-16/11 | |
16 | ГТ-701-G1-М20х1,5-12Х18Н10Т-L* | ГТ-701- G1-М20х1,5-Н10-L*-16/11 | |
17 | ГТ-701-G1-М20х1,5-10Х17Н13М2Т-L* | ГТ-701- G1-М20х1,5-Н13-L*-16/11 | |
18 | ГТ-701-G1-М20х1,5-ХН78Т-L* | ГТ-701- G1-М20х1,5-Н78-L*-16/11 | |
Серия ГТ-711 сварные (с неподвижным штуцером), PN25 МПа | |||
19 | ГТ-711-М20х1,5-М20х1,5-12Х18Н10Т-L* | ГТ-711-М20х1,5-М20х1,5-Н10-L*-14/9 | L*=60, 80, 100, 120, 125, 160, 200, 230, 250, 315, 320, 400, 500, 630, 800, 1000, 1250, 1400, 1600, 2000, 2500, 3150, 3400, 3550, 4000 мм |
20 | ГТ-711-М20х1,5-М20х1,5-10Х17Н13М2Т-L* | ГТ-711-М20х1,5-М20х1,5-Н13-L*-14/9 | |
21 | ГТ-711-М20х1,5-М20х1,5-ХН78Т-L* | ГТ-711-М20х1,5-М20х1,5-Н78-L*-14/9 | |
22 | ГТ-711-М27х2-М20х1,5-12Х18Н10Т -L* | ГТ-711- М27х2-М20х1,5-Н10-L*-14/9 | |
23 | ГТ-711-М27х2-М20х1,5-10Х17Н13М2Т-L* | ГТ-711- М27х2-М20х1,5-Н13-L*-14/9 | |
24 | ГТ-711-М27х2-М20х1,5-ХН78Т-L* | ГТ-711- М27х2-М20х1,5-Н78-L*-14/9 | |
25 | ГТ-711-G3/4-М20х1,5-12Х18Н10Т-L* | ГТ-711- G3/4-М20х1,5-Н10-L*-14/9 | |
26 | ГТ-711-G3/4-М20х1,5-10Х17Н13М2Т-L* | ГТ-711- G3/4-М20х1,5-Н13-L*-14/9 | |
27 | ГТ-711-G3/4-М20х1,5-ХН78Т-L* | ГТ-711- G3/4-М20х1,5-Н78-L*-14/9 | |
Старая серия ГТ-721 сварные (с подвижным штуцером), PN25 МПа | |||
28 | ГТ-721-М33х2-М20х1,5-12Х18Н10Т-L* | ГТ-701-М33х2-М20х1,5-Н10-100-20/15-А | L*=60, 80, 100, 120, 160, 200, 250, 320, 400, 500, 630, 800, 1000, 1250, 1600, 2000 мм |
293 | ГТ-721-М33х2-М20х1,5-10Х17Н13М2Т-L* | ГТ-701-М33х2-М20х1,5-Н13-100-20/15-А |
Материалы, контактирующие с рабочей средой
Таблица 4. Материалы, контактирующие с рабочей средой.
Материал гильзы | Н10 | Сталь 12Х18Н10Т |
Н13 | Сталь 10Х17Н13М2Т | |
Х25 | Сталь 15Х25Т | |
Н78 | Сплав ХН78Т | |
Х* | Спец. исполнение |
* По согласованию возможно изготовление из других материалов
Гарантийные обязательства
Параметр | Значение |
---|---|
Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
Комплект поставки
Наименование | Количество |
---|---|
Гильза термометрическая | 1 |
Паспорт | 1 |
Руководство по эксплуатации | 1 на партию |
Расчет на прочность | |
Копия обоснования безопасности |
Обозначение при заказе
ГТ-701 | М27×2 | М20×1,5 | Н10 | 320 | 16/11 | |
---|---|---|---|---|---|---|
1 | 2 | 3 | 4 | 5 | 6 | 7 |
- Наименование:
ГТ-701 с подвижным штуцером;
ГТ-711 с неподвижным штуцером; - Присоединительная резьба гильзы, D или К (таблица 1).
- Внутренняя резьбы гильзы:
М20×1,5;
Х — по согласованию возможно изготовление с другой резьбой. - Материал гильзы (таблица 4).
- Длина монтажной части, Lм, мм (таблица 3).
- Наружный диаметр погружаемой части гильзы, d, мм / внутренний диаметр гильзы, d1, мм:
14/9;
16/11;
20/15. - Исполнение уплотнительной поверхности для метрической и трубной цилиндрической резьбы (таблица 1):
А;
Б – не указывается, по умолчанию.
