Серия ГТ-704 – фланцевые защитные гильзы для установки ДТ с подвижным штуцером
Серия ГТ-714 – фланцевые защитные гильзы для установки ДТ с неподвижным штуцером.
Варианты конструктивных исполнений
| Серия и исполнение | Конструктивное исполнение гильзы | Исполнение фланца | ||
| ГТ-704-01 ГТ-714-01 |
Гильзы фланцевые | с трубной сварной монтажной частью | приварной | |
| ГТ-704-02 ГТ-714-02 |
с цельноточёной монтажной частью | приварной | неполный провар – базовое исполнение | |
| полный провар – при заказе указывается дополнительная опция «ПП» | ||||
| ГТ-704-03 1) ГТ-714-03 |
цельноточёные из кованной заготовки | цельноточёный | фланец и монтажная часть изготовлены из одной кованой заготовки | |
| ГТ-704-04 ГТ-714-04 |
со свободным фланцем | свободный фланец | на приварном кольце по ГОСТ 33259-2015 | |
| ГТ-704-04-VS 2) ГТ-714-04-VS |
на кованом кольце по ASME B16.5 – исполнение VanStone — при заказе гильзы указывается дополнительная опция «VS» | |||
1) Начало производства I кв 2024 г.
2) Приём заказов после дополнительного согласования.
Конструкция гильз со свободным фланцем ГТ-704-04, ГТ-714-04, ГТ-704-04-VS, ГТ-714-04-VS:
— позволяет использовать защитные гильзы с фланцами из материала, отличающегося от материала монтажной части защитной гильзы, контактирующей с технологической средой, что уменьшает стоимость фланцевой защитной гильзы;
— отсутствие сварных швов (исп. VanStone) исключает их коррозию и дает возможность применять защитные гильзы со свободным фланцем в коррозионных средах;
— применение защитной гильзы со свободным фланцем обеспечивает удобство быстрой замены фланца.

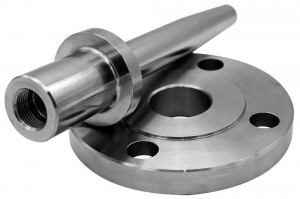

Фланцевые гильзы ГТ-704-04-VS, ГТ-714-04-VS со свободным фланцем VanStone по ASME B16.5 — это вариант импортозамещения фланцевых защитных гильз Rosemount и Wika исполнения VanStone.
Исполнения уплотнительных поверхностей фланцевых гильз ГТ-704, ГТ-714

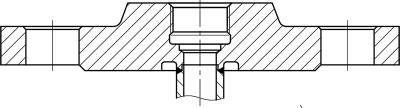

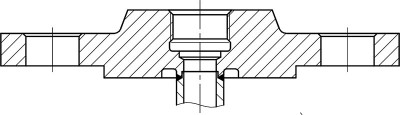

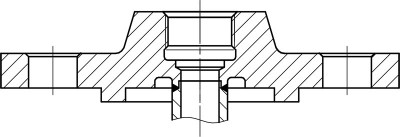

| Исполнение В — Соединительный выступ | Исполнение С — Шип |
 |
 |

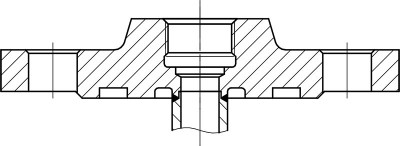

| Исполнение D — Паз | Исполнение E — Выступ |
 |
 |

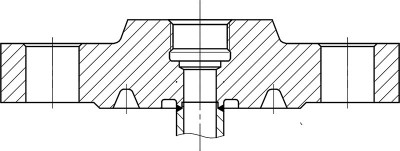

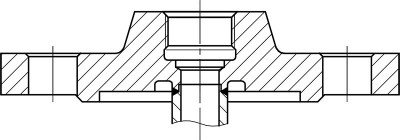

| Исполнение F — Впадина | Исполнение J — Под прокладку овального сечения |
 |
 |
Размеры уплотнительных поверхностей фланцевых гильз B, C, D, E, F, J по ГОСТ 33259-2015.
Возможно изготовление фланцев с уплотнительными поверхностями по EN 1092-1, ASME/ANSI B 16.5, в т.ч. со свободным фланцем (VanStone).
Номинальный диаметр DN и номинальное давление PN c учетом серии и исполнения фланцевых гильз
| Серия и исполнение | Номинальный диаметр, DN | Номинальное давление, PN 1) | Исполнение уплотнительной поверхности |
| ГТ-704-01 ГТ-714-01 |
25, 32, 40, 50, 65, 80, 100 | 10, 16, 25, 40, 63, 100, 160, 200, 250 (кгс/см2) | B, C, D, E, F, J – по ГОСТ 33259-2015 |
| ГТ-704-02 ГТ-714-02 |
|||
| ГТ-704-03 ГТ-714-03 |
40, 50, 65, 80 | ||
| ГТ-704-04 ГТ-714-04 |
|||
| ГТ-704-04-VS ГТ-714-04-VS |
1”, 1½’’, 2’’ ANSI (ASME) B16.5 |
С150, С300, С400/600, С900/1500 ANSI (ASME) B16.5 |
опция VS – исполнение VanStone |
1) Номинальное давление соответствует номинальному давлению фланца, PN.
Пробное давление выбирается как полуторакратное значение номинального давления фланца, PN.
Длина монтажной части
| Серия и исполнение | Длина монтажной части, мм |
| ГТ-704-01 ГТ-714-01 |
60…4000 |
| ГТ-704-02 ГТ-714-02 |
60…630 |
| ГТ-704-03 ГТ-714-03 |
100…630 |
| ГТ-704-04 ГТ-714-04 |
|
| ГТ-704-04-VS ГТ-714-04-VS |
Материал защитной гильзы
| Материал 2) | Обозначение |
| Сталь 12Х18Н10Т | Н10 |
| Сталь 10Х17Н13М2Т | Н13 |
| Спец. исполнение | Х 1) |
1) После дополнительного согласования возможно изготовление гильз из других материалов
2) Для защиты фланцевых гильз ГТ-704, ГТ-714 от воздействия химически агрессивных сред поверхность может быть покрыта фторполимерным покрытием:
— Proflon®Рroton — температура применения до +260°С, толщина покрытия до 50 мкм, для низкоагрессивных сред
— Proflon®Defender — температура применения до +150°С, толщина покрытия до 500 мкм, для агрессивных и высокоагрессивных сред.
Гарантийные обязательства
| Параметр | Значение |
| Гарантийный срок эксплуатации, месяцы | 36 со дня ввода в эксплуатацию, но не более 42 со дня изготовления |
Комплект поставки
| Наименование | Количество |
| Гильза термометрическая фланцевая | 1 шт. |
| Паспорт | 1 экз. |
| Руководство по эксплуатации | 1 экз. на партию |
| Расчет на прочность (копия) | 1 экз. по запросу |
| Обоснование безопасности (копия) |
Примеры обозначения при заказе
Исполнение 01. Гильзы фланцевые с трубной сварной монтажной частью
| ГТ-704 — | 01 — | 50 — | 100 — | В — | М20х1,5 — | Н10 — | 320 — | 16/11 — | ЦД |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
- Наименование:
ГТ-704 – гильза фланцевая для установки ДТ с подвижным штуцером (рис.1);
ГТ-714 – гильза фланцевая для установки ДТ с неподвижным штуцером (рис.2). - Конструктивное исполнение:
1 – с трубной сварной монтажной частью. - Номинальный диаметр фланца, DN:
25, 32, 40, 50, 65, 80, 100. - Номинальное давление, PN, кгс/см2:
10, 16, 25, 40, 63, 100, 160, 200, 250. - Исполнение уплотнительной поверхности:
B, C, D, E, F, J по ГОСТ 33259-2015;
Х – возможно изготовление фланцев с уплотнительными поверхностями по EN 1092-1, ASME/ ANSI B 16.5. - Внутренняя резьба гильзы:
М20х1,5;
Х – по согласованию возможно изготовление другой стандартной резьбы. - Материал гильзы:
Н10 – сталь 12Х18Н10Т;
Н13 – сталь 10Х17Н13М2Т;
Х – по согласованию возможно изготовление гильз из других материалов. - Длина монтажной части, Lм, мм:
60, 80, 10, 120, 160, 200, 250, 300, 320, 400, 500, 600, 630, 800, 1000, 1200, 1250, 1500, 1600, 2000, 2500, 3150, 3550, 4000;
Х – длина монтажной части по заказу в интервале 60…4000 мм. - Наружный диаметр погружаемой части гильзы, d, мм/ внутренний диаметр гильзы, d1, мм:
14/9, 16/11, 20/15. - Дополнительные опции:
ЦД – сварные швы должны быть проконтролированы цветной дефектоскопией;
ХХ – код дополнительных опций (см. таблицу 1). Дополнительные опции выполняются после согласования о возможности изготовления. При заказе гильзы с несколькими дополнительными опциями коды указывать через дробь, например, ЦД/ МП.

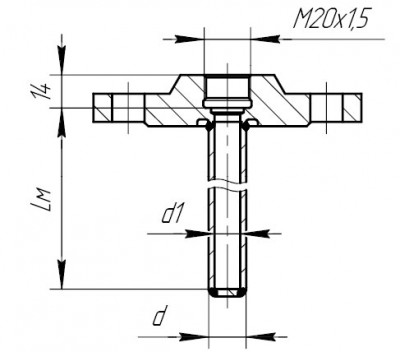

Рис.1. ГТ-704-01 для ДТ с подвижным штуцером

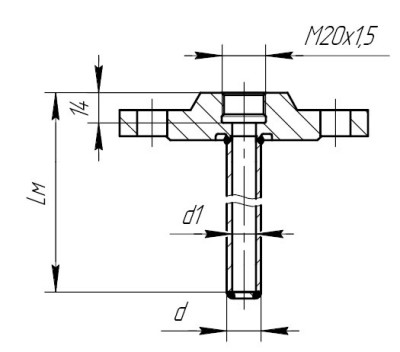

Рис.2. ГТ-714-01 для ДТ с неподвижным штуцером
Исполнение 02. Гильзы фланцевые с цельноточеной монтажной частью
| ГТ-704 — | 02 — | 50 — | 100 — | В — | М20х1,5 — | Н10 — | 320 — | 35/10,5(8,5) — | ЦД/ПП |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 |
- 1. Наименование:
ГТ-704 – гильза фланцевая для установки ДТ с подвижным штуцером;
ГТ-714 – гильза фланцевая для установки ДТ с неподвижным штуцером. - Конструктивное исполнение:
02 – с цельноточеной монтажной частью. - Номинальный диаметр фланца, DN:
25, 32, 40, 50, 65, 80, 100. - Номинальное давление, PN, кгс/см2:
10, 16, 25, 40, 63, 100, 160, 200, 250. - Исполнение уплотнительной поверхности:
B, C, D, E, F, J по ГОСТ 33259-2015;
Х – возможно изготовление фланцев с уплотнительными поверхностями по EN 1092-1, ASME/ ANSI B 16.5. - Внутренняя резьба гильзы:
М20х1,5;
Х – по согласованию возможно изготовление другой стандартной резьбы. - Материал гильзы:
Н10 – сталь 12Х18Н10Т;
Н13 – сталь 10Х17Н13М2Т;
Х – по согласованию возможно изготовление гильз из других материалов. - Длина монтажной части, Lм, мм:
60, 80, 100, 120, 160, 200, 250, 300, 320, 400, 500, 600, 630;
Х – 800, 1000, 1200, 1250, 1500, 1600 — изготавливаются по предварительному согласованию;
2000, 2500, 3150, 3550, 4000 — изготавливаются со сварной монтажной частью;
Х – длина монтажной части по заказу в интервале 60…4000 мм; - Наружный диаметр погружаемой части гильзы, d, мм / внутренний диаметр гильзы, d1, мм:
17,5/10,5; 17/8,5; 17/10,5(8,5);
23/10,5; 23/8,5; 23/10,5(8,5);
35/10,5; 35/8,5; 35/10,5(8,5);
Для исполнений гильз со ступенчатым внутренним диаметром — меньший диаметр указывается в скобках. - Дополнительные опции:
ЦД – сварные швы должны быть проконтролированы цветной дефектоскопией;
ПП – приварка фланца с полным проваром (см. рис.11);
ХХ – код дополнительных опций (см. таблицу 1). Дополнительные опции выполняются после согласования о возможности изготовления. При заказе гильзы с несколькими дополнительными опциями коды указывать через дробь, например, ЦД/ПП.
Рис.3. ГТ-704-02 с диаметром погружаемой части 17мм, для ДТ с подвижным штуцером
Рис.4. ГТ-704-02 с диаметром погружаемой части 17мм, для ДТ с подвижным штуцером со ступенчатым внутренним диаметром
Рис.5. ГТ-714-02 с диаметром погружаемой части 17мм, для ДТ с неподвижным штуцером
Рис.6. ГТ-714-02 с диаметром погружаемой части 17мм, для ДТ с неподвижным штуцером со ступенчатым внутренним диаметром

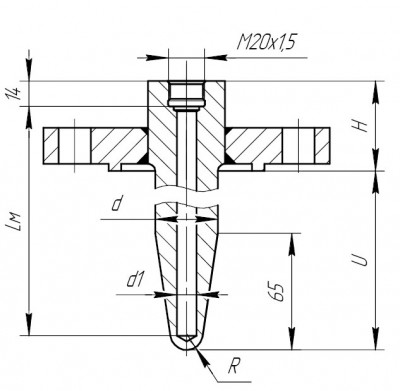

Рис.7. ГТ-704-02 для ДТ с подвижным штуцером

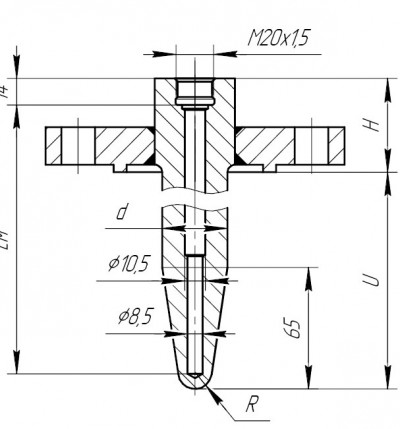

Рис.8. ГТ-704-02 для ДТ с подвижным штуцером со ступенчатым внутренним диаметром

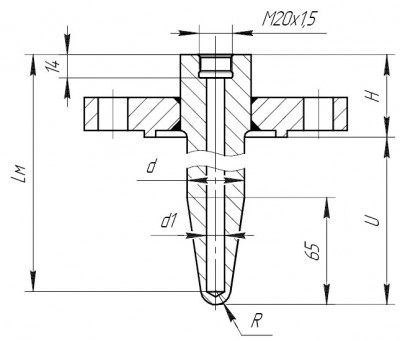

Рис.9. ГТ-714-02 для ДТ с неподвижным штуцером

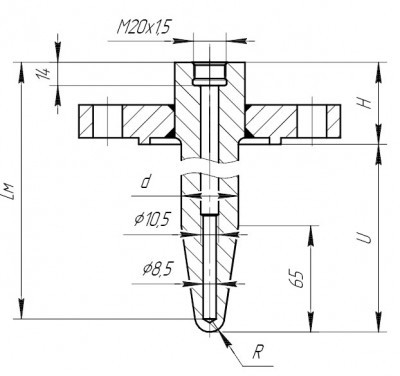

Рис.10. ГТ-714-02 для ДТ с неподвижным штуцером со ступенчатым внутренним диаметром

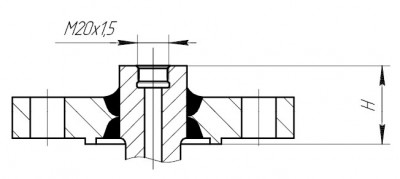

Рис.11. Фланец с полным проваром (опция ПП указывается в строке заказа)
Исполнение 03. Гильзы фланцевые цельноточеные из кованной заготовки
| ГТ-704 — | 03 — | 50 — | 100 — | В — | М20х1,5 — | Н10 — | 320 — | 35/10,5(8,5) |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
- 1.Наименование:
ГТ-704 – гильза фланцевая для установки ДТ с подвижным штуцером;
ГТ-714 – гильза фланцевая для установки ДТ с неподвижным штуцером. - Конструктивное исполнение:
03 – цельноточеная из кованой заготовки. - Номинальный диаметр фланца, DN:
40, 50, 65, 80. - Номинальное давление, PN, кгс/см2:
10, 16, 25, 40, 63, 100, 160, 200, 250. - Исполнение уплотнительной поверхности:
B, C, D, E, F, J по ГОСТ 33259-2015;
Х – возможно изготовление фланцев с уплотнительными поверхностями по EN 1092-1, ASME/ ANSI B 16.5. - Внутренняя резьба гильзы
М20х1,5;
Х – по согласованию возможно изготовление другой стандартной резьбы. - Материал гильзы:
Н10 – сталь 12Х18Н10Т;
Н13 – сталь 10Х17Н13М2Т;
Х – по согласованию возможно изготовление гильз из других материалов. - Длина монтажной части, Lм, мм:
100, 120, 160, 200, 250, 300, 320, 400, 500, 600, 630;
Х – длина монтажной части по заказу в интервале 100…630 мм. - Наружный диаметр погружаемой части гильзы, d, мм / внутренний диаметр гильзы, d1, мм:
35/10,5; 35/8,5; 35/10,5(8,5);
Для исполнений гильз со ступенчатым внутренним диаметром меньший диаметр указывается в скобках. - Дополнительные опции:
ХХ – код дополнительных опций (см. таблицу 1).Дополнительные опции выполняются после согласования о возможности изготовления. При заказе гильзы с несколькими дополнительными опциями коды указывать через дробь, например, МТ/МП.

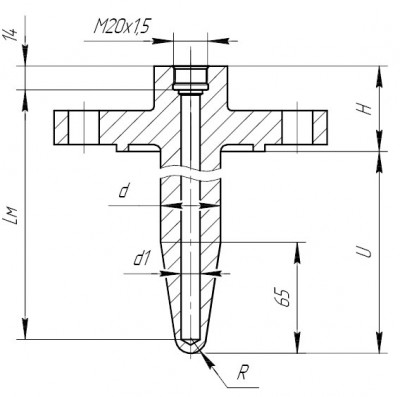

Рис.12. ГТ-704-03 для ДТ с подвижным штуцером
Рис.13. ГТ-704-03 для ДТ с подвижным штуцером со ступенчатым внутренним диаметром

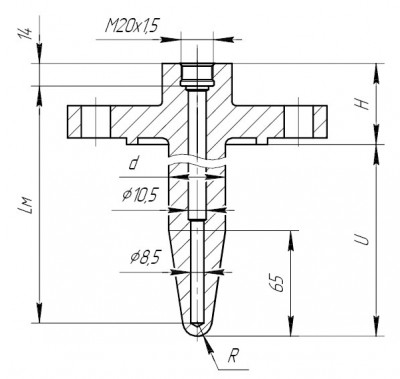

Рис.14. ГТ-714-03 для ДТ с неподвижным штуцером

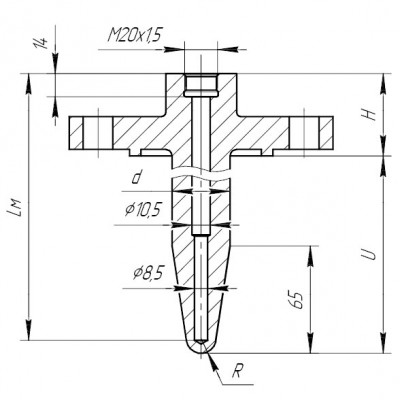

Рис.15. ГТ-714-03 для ДТ с неподвижным штуцером со ступенчатым внутренним диаметром
Исполнение 04. Гильзы фланцевые со свободным фланцем
| ГТ-704 — | 04 — | 50 — | 100 — | В — | М20х1,5 — | Н10 — | 320 — | 35/10,5(8,5) — | ЦД |
| ГТ-704 — | 04 — | 1½ — | C400/600 — | VS — | М20х1,5 — | Н10 — | 320 — | R8,5/8,5 | |
|
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
- Наименование:
ГТ-704 – гильза фланцевая для установки ДТ с подвижным штуцером;
ГТ-714 – гильза фланцевая для установки ДТ с неподвижным штуцером. - Конструктивное исполнение:
04 – со свободным фланцем. - Номинальный диаметр фланца, DN:
40, 50, 65, 80 – по ГОСТ 33259-2015;
1”, 1½”, 2” – по ANSI(ASME) B.16.5 для исполнения VanStone (VS). - Номинальное давление, PN, кгс/см2:
10, 16, 25, 40, 63, 100, 160, 200, 250;
C150, C300, C400/600, C900/1500 – по ANSI(ASME) B.16.5 для исполнений VanStone (VS). - Исполнение уплотнительной поверхности фланца:
B, C, D, E, F, J по ГОСТ 33259-2015;
VS – исполнение VanStone;
Х – возможно изготовление фланцев с уплотнительными поверхностями по EN 1092-1, ASME/ ANSI B 16.5. - Внутренняя резьба гильзы
М20х1,5;
Х – по согласованию возможно изготовление другой стандартной резьбы. - Материал гильзы:
Н10 – сталь 12Х18Н10Т;
Н13 – сталь 10Х17Н13М2Т;
Х – по согласованию возможно изготовление гильз из других материалов. - Длина монтажной части, Lм, мм:
100, 120, 160, 200, 250, 300, 320, 400, 500, 600, 630;
Х – длина монтажной части по заказу в интервале 100…630 мм. - Наружный диаметр погружаемой части гильзы, d, мм / внутренний диаметр гильзы, d1, мм:
23/10,5; 23/8,5; 23/10,5(8,5);
35/10,5; 35/8,5; 35/10,5(8,5);
R9/10,5; R8,5/8,5; R8,5/10,5(8,5) – для конических гильз вместо наружного диаметра указывается радиус сферы погружаемого конца гильзы. - Дополнительные опции:
ЦД – сварные швы должны быть проконтролированы цветной дефектоскопией;
ХХ – код дополнительных опций (см. таблицу 1). Дополнительные опции выполняются после согласования о возможности изготовления. При заказе гильзы с несколькими дополнительными опциями коды указывать через дробь, например, ЦД/МТ.

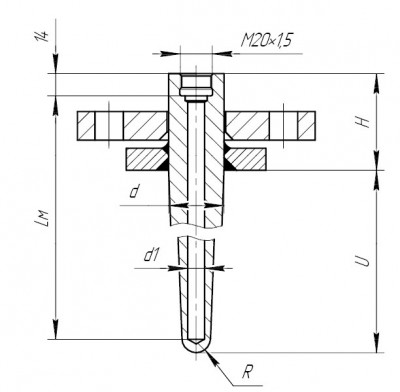

Рис.16. ГТ-704-04 для ДТ с подвижным штуцером

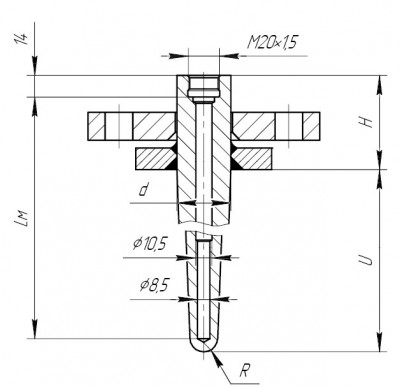

Рис.17. ГТ-704-04 для ДТ с подвижным штуцером со ступенчатым внутренним диаметром

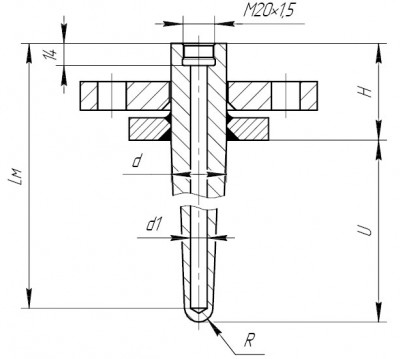

Рис.18. ГТ-714-04 для ДТ с неподвижным штуцером

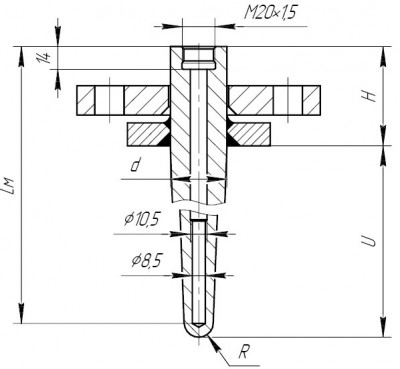

Рис.19. ГТ-714-04 для ДТ с неподвижным штуцером со ступенчатым внутренним диаметром

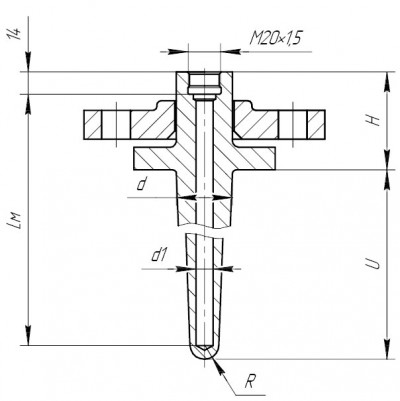

Рис.20. ГТ-704-04 исполнение VanStone для ДТ с подвижным штуцером

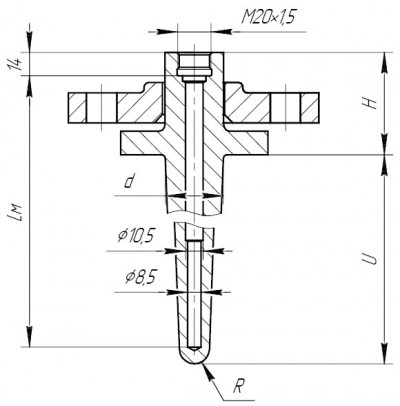

Рис.21. ГТ-704-04 исполнение VanStone для ДТ с подвижным штуцером со ступенчатым внутренним диаметром

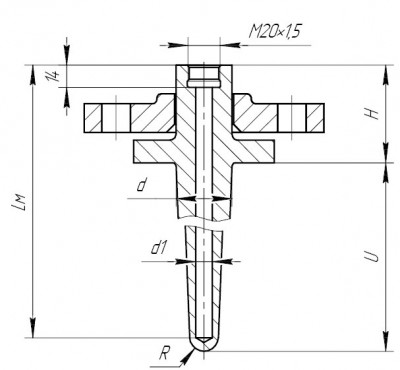

Рис.22. ГТ-714-04 исполнение VanStone для ДТ с неподвижным штуцером

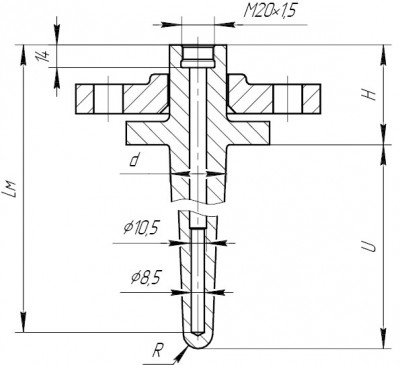

Рис.23. ГТ-714-04 исполнение VanStone для ДТ с неподвижным штуцером со ступенчатым внутренним диаметром
Код дополнительных опций
Таблица 1
| Код | Название |
| ПП | Полный провар |
| ЦД | Контроль сварных швов методом цветной дефектоскопии |
| ФПП/Lп/t | Фторполимерное покрытие наружной погружаемой части гильзы на длину Lп, мм; толщиной t, мм. Длина Lп указывается от дна гильзы |
| КМЧ/ХХХ/ХХХ/ХХХ | Комплект монтажных частей: шпильки/гайки/прокладка с указанием материалов, например, КМЧ/14Х17Н2/14Х17Н2/ПОН — Б |
| МТ | Табличка из нержавеющей стали на цепочке (проволоке) с указанием обозначения позиций (тэгов) |
| МП | Металлическая пробка с цепочкой |
| ХХ | Опции по требованию Заказчика. Выполняются после согласования о возможности изготовления |
