15лс93бк клапан

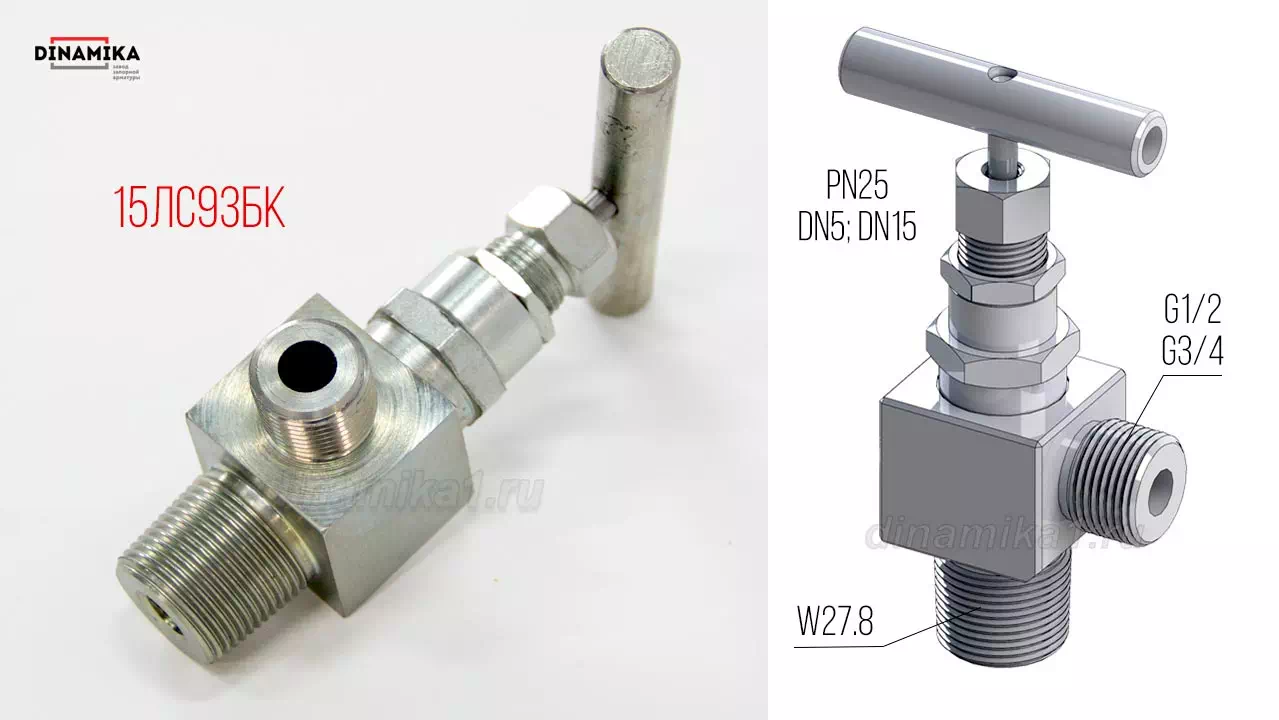

15лс93бк клапан угловой для баллонов хладагентов – запорный игольчатый вентиль Ру25 в исполнении из хладостойкой стали 09Г2С. Выполняет запорную функцию без регулировки потока, изготовлен с конусной входной резьбой под монтаж на накопительные ёмкости с жидким и газообразным содержимым. В хладостойком исполнении рассчитан на применение с пределом нижней границы температуры рабочей среды до -60 градусов Цельсия и верхней границы до +50 градусов Цельсия.
Баллонный вентиль игольчатый может также изловлен в исполнении НЖ из коррозиестойкой стали что расширяет применение во внешней агрессивной среде. Корпус клапана угловой конфигурации 90 градусов изготовлен из конструкционной стали – металлообработкой горячекатаного металлопроката.
| Таблица резьбовых присоединений угловых клапанов | |||
| Наименование | DN, мм | Тип присоединения | |
| Входной патрубок | Выходной патрубок | ||
| 15лс93бк Ду5 | 5 | Наружная резьба W27.8 ГОСТ 9909-81, | резьба наружная G1/2 ГОСТ 6357-81 |
| 15лс93бк Ду15 | 15 | Наружная резьба W27.8 ГОСТ 9909-81, | резьба наружная G3/4 ГОСТ 6357-81 |
Конструкция 15лс93бк

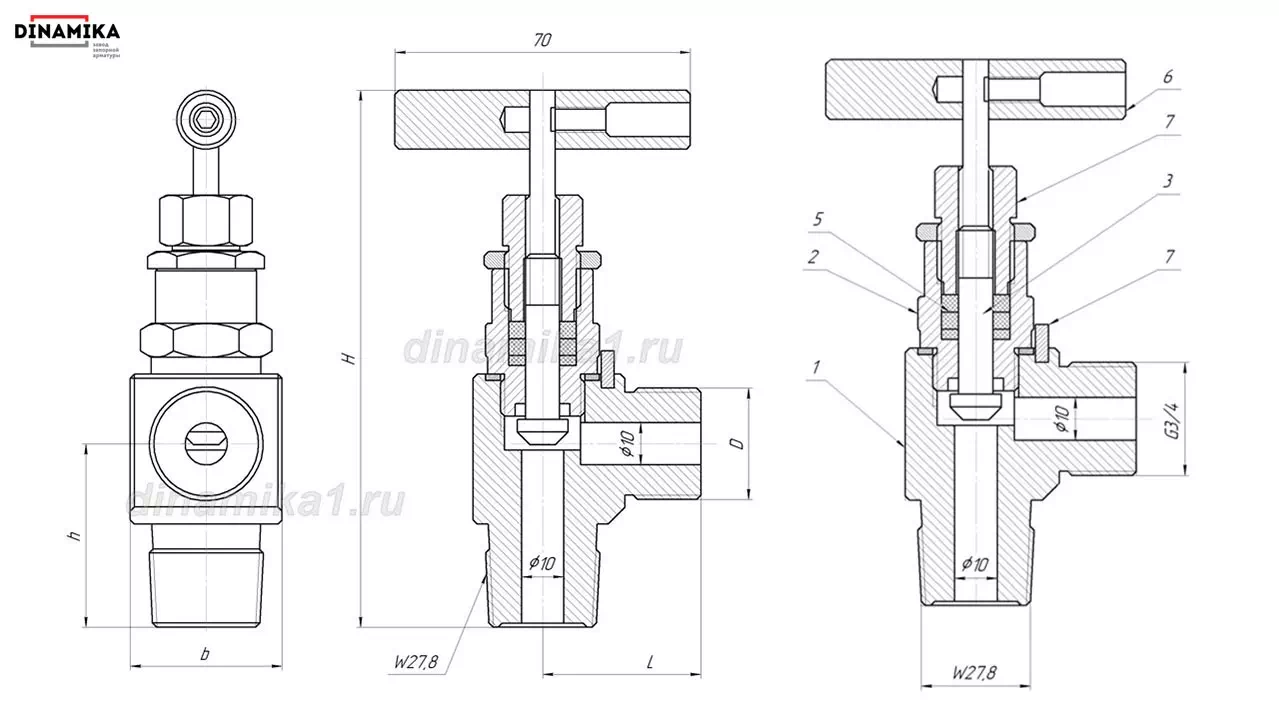

Чертёж с размерами углового клапана 15лс93бк
| Таблица размеров и веса | ||||||||
| Наименования обозначения | DN, мм | PN, кгс/см2 | h, мм | b, мм | H, мм | L, мм | D, мм | Масса, кг |
| 15лс93бк Ду5 | 5 | 16 | 45 | 36 | 130 | 37 | G1/2 | 0,69 |
| 15лс93бк Ду15 | 15 | 25 | 45 | 36 | 130 | 37 | G3/4 | 0,71 |
Материалы 15лс93бк
Материалы исполнения деталей вентилей могут различаться у разных производителей.
Материалы исполнения на примере углового вентиля 15лс93бк клапана хладагента:
Материалы исполнения углового вентиля 15лс93бк:
- Корпус – ст.09Г2С
- Штуцер — ст.09Г2С
- Шток — ст.20х13
- Штуцер 2 – ст.09Г2С
- Уплотнения штока (сальник)- фторопласт Ф4
- Ручка – ст.09Г2С
- Стопор — ст.20
Характеристики 15лс93бк
Характеристики угловых клапанов 15лс93бк могут отличаться по исполнению из стали для хлора и низкотемпературных сред (уточняйте спецификацией).
- Изготовление и поставка: ТУ 3742-001-27844275 -2014
- Соответствие регламентам Таможенного Союза: ТР ТС 010, ТР ТС 012, ТР ТС 032
- Диаметр, DN(мм): 5, 15;
- Давление, PN(кгс/см2): 16 -25;
- Рабочая среда: неагрессивная газообразная и жидкая;
- Температура рабочей среды от -50℃ до +50℃;
- Герметичность класс «А»;
- Варианты исполнения: ХЛ1 по ГОСТ 15150-69.
- Управление ручное.
