Основными потребителями резьбовых вентилей 15с54бк в муфтовом исполнении патрубков являются проектировщики и монтажники импульсных трубопроводных систем мониторинга жидких и газообразных сред на импульсных линиях обвязки измерительной арматуры и аппаратуры.

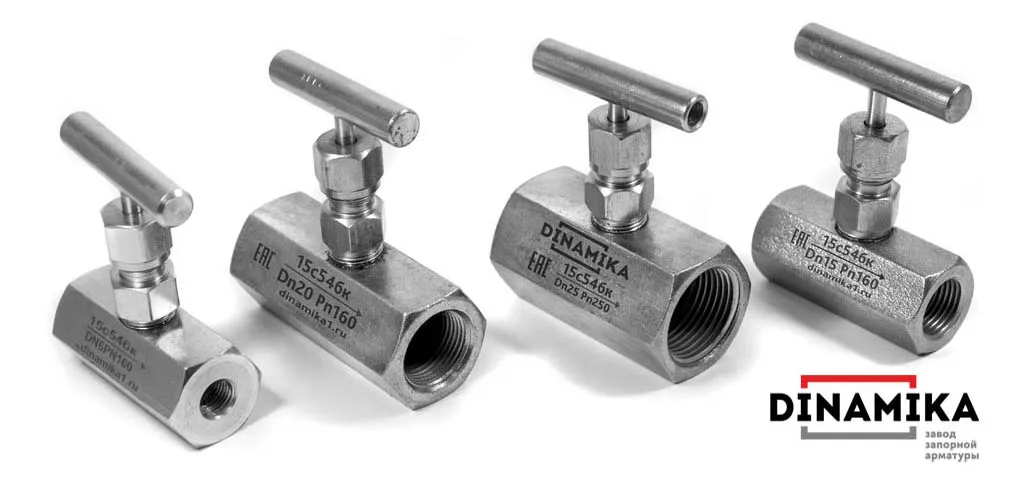

Представленные на фото выше запорные вентили относятся к трубопроводной арматуре высокого давления, а именно один из них с условного диаметра 15 мм. с резьбовым муфтовым соединением М20х1,5 наиболее востребован в сегменте манометрических запорных устройств, из-за небольшой цены и возможностью стандартного монтажа под отечественные манометры.
Манометрические узлы присутствуют сейчас на трубопроводах практически во всех отраслях промышленности, коммунальном хозяйстве, в добыче и переработке ресурсов.

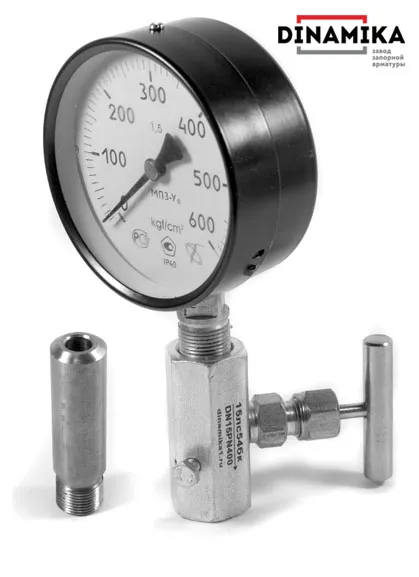

Простейшая манометрическая конструкция — штуцер приварной «Шц» в совокупности с вентилем муфтовым 15с54бк Ду15 М20х1,5 и манометром.
Кроме манометрической запорной функции может выполнять проба-отборную функцию в узлах отбора сред для дальнейшего их анализа. Конечно, это не специальный — пробоотборник, но если нет быстрой замены отборника, можно временно установить представленный вентиль.
Мы можем изготовить и поставить более сложные отборные конструкции или узлы контроля давления ЗК14 в состав которых будет входить данный тип запорного устройства.
Цена 15с54бк муфтовый тип
Что можно сказать по ценообразованию на клапан 15с54бк — недорогой и надёжный по основным факторам:
- Корпусные детали изготавливаются точной металлообработкой горячекатаного шестигранника конструкторской стали ст.20, ст.35 недорогой по себестоимости, что в основном влияет на конечную цену изделия. При этом цена 15с54бк не «бросовая», поскольку в изготовлении используется качественное сырьё отечественных производителей металлопроката.
- По конструкции и изготовлению вентиль в стандартом исполнении с прямой конфигурацией корпуса с минимальным количеством составляющих деталей и не трудоёмок в изготовлении.
Исходя из вышеперечисленных факторов цена 15с54бк в сегменте игольчатых клапанов является самой минимальной если рассматривать весь модельный ряд в целом.
Преимущества заказа муфтовых вентилей серии 15с54бк у нас:
- Мы являемся производителями реализуемой нами продукции, поэтому готовы предложить своим клиентам наиболее выгодные цены на собственные изделия, в том числе и на муфтовые клапаны.
- Оперативная обработка заказа в день получения заявки, чёткое оформление транспортной документации, отправка продукции в любой регион России, республики Беларусь, и Казахстан.
- Индивидуальный менеджер по работе с клиентом.
- Срок службы запорной арматуры — 10 лет при соблюдении условий эксплуатации.
- Мы предоставляем долгосрочную гарантию на свою продукцию (18 месяцев)
Виды клапанов 15с54бк муфтовых
Серийный вид клапана 15с54бк в муфтовом исполнении присоединений изготавливается с прямой конфигурацией корпуса, проходит выходной на герметичность и резервируется на склад в объёмах под настоящих и будущих заказчиков. Обеспечивается нашей гарантией производителя на срок до полутора лет и до двух лет при складском хранении с соблюдением паспортных требований.
Виды и цена муфтовых клапанов 15с54бк Ру (Pn) 160 — 400 кг/см2.
| Общепромышленное обозначение и фото | Описание | Цена |

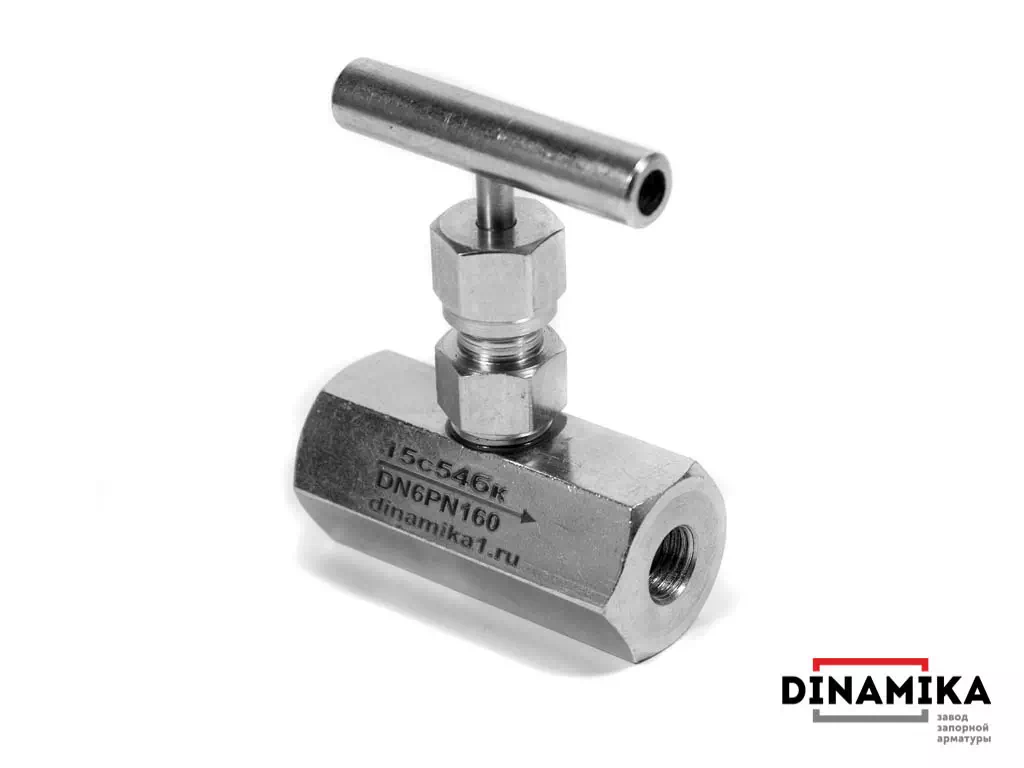

Клапан 15с54бк Ду6 М14х1,5 (1/4) |
Муфтовый игольчатый вентиль диаметра 6 мм, под манометры и трубопроводы малого диаметра, с резьбовым внутренним присоединением М14х1,5 или 1/4. Предназначен для использования с неагрессивными средами высокого давления с температурой от -40 до +425°С. | По запросу |

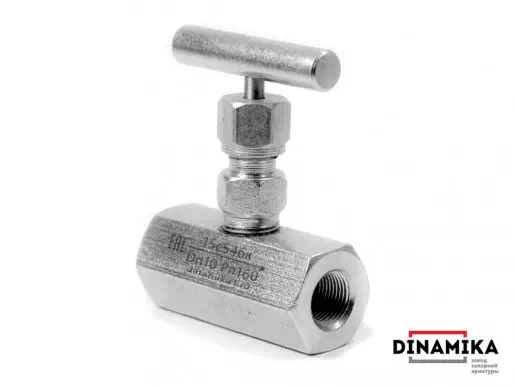

Клапан 15с54бк Ду10 16х1,5 (3/8) |
Вентиль высокого давления игольчатого типа диаметра 10 мм, изготавливается серийно из отечественной стали ст.20 и ст.35 с присоединительной резьбой М16х1.5 или 3/8. Возможно нанесение любого типа резьбы. Используется как запорный клапан на импульсных трубопроводах неагрессивных сред с давлением до 400 бар. | По запросу |

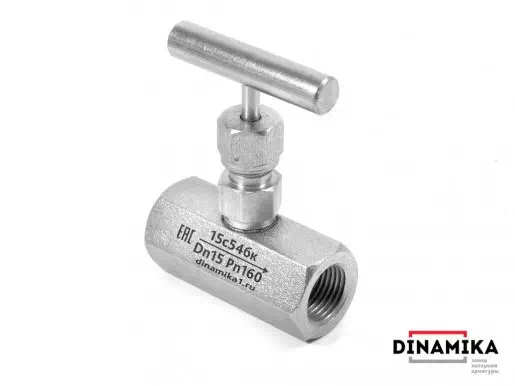

Клапан 15с54бк Ду15 20х1,5 (1/2) |
Манометрический игольчатый клапан диаметра 15 мм, изготавливается из углеродистой стали ст.20 и ст.35, с муфтовым присоединением 20х1.5 или 1/2. Используется на трубопроводах в качестве запорного устройства под манометры в помещениях, в умеренном климате на отрытом воздухе и под навесом по стандарту У1. | По запросу |

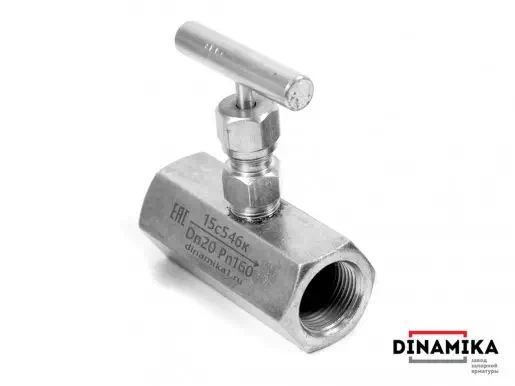

Клапан 15с54бк Ду20 26х1,5 (3/4) |
Запорный клапан диаметра 20 мм, с присоединительной резьбой 26х1.5 или 3/4. Используется на трубопроводах в качестве запорного или временного отборного вентиля на трубопроводах и накопительных ёмкостях с жидкими и газообразными средами. Может выступать клапаном ручного сброса остаточного давления на трубопроводах. | По запросу |

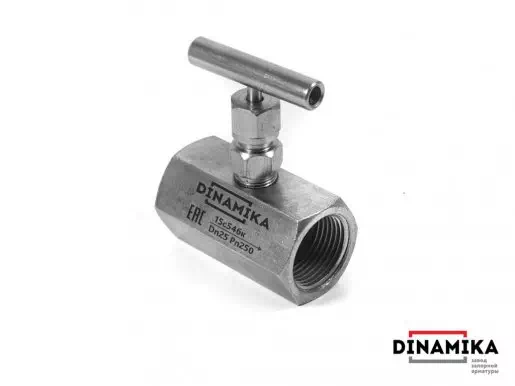

Клапан 15с54бк Ду25 33х1,5 (1) |
Муфтовый вентиль 54-ой серии максимального диаметра с условным проходом 25 мм, с внутренней резьбой М26х1.5 или Rc1; G1; K1; NPT1. Рассчитан на применение на трубопроводах с давлением сред до 40МПа, в исполнении из ст.20 и ст.35. для климатических условий по У1. | По запросу |
| Все муфтовые 15с54бк по предварительному согласованию могут изготавливаться в разгрузочном варианте, т.е. в комплектации со винтом сброса остаточного давления. | ||
Видов игольчатых клапанов типа 54бк множество, наше предприятие кроме стандартных в муфтовом исполнении мы производим и предлагаем к поставке оптом различные модификации по присоединениям.
Виды серийных вентилей 15с54бк с прямой и угловой конфигурацией корпуса по присоединениям к ёмкостям и трубопроводам малого диаметра.
| Запорный клапан | Ду (мм) |
Ру (кг/см2) |
Описание присоединения к трубопроводу |
| 15с54бк муфтовый | 6, 10, 15, 20, 25 | 16 — 400 | С внутренней резьбой патрубков |
| 15с54бк штуцерный (цапковый) | 6, 10, 15, 20 | С наружной резьбой патрубков | |
| 15с54бк комбинированный | 6, 10, 15, 20, 25 | Комбинации присоединений (под заказ) | |
| 15с54бк СШН (ниппельный) | По наружному диаметру трубки 12, 14, 16, 18 мм. | 16 — 250 | С ниппелями (торцевые или шаровые) под приварку к стальным бесшовным трубкам |
| 15с54бк ЗУК (с зажимными и упорными кольцами) | 250 | С обжимным фитингом стальных бесшовных трубок. | |
| 15с54бк манометрический (стяжная муфта) | 15 | 16 — 400 | С дополнительной муфтой под монтаж КИПиА |
| 15с54бк под приварку | 15, 20, 25 | Приварной в стык к трубопроводу | |
| 15с54бк угловые | 15 | 16 — 400 | С угловой конфигурацией корпуса 90° (все типы присоединений по согласованию) |
| 15с54бк угловые фланцевые | 3 | 16 — 400 | КОФ с уплотнением под линзовую прокладку (Исп.6) |

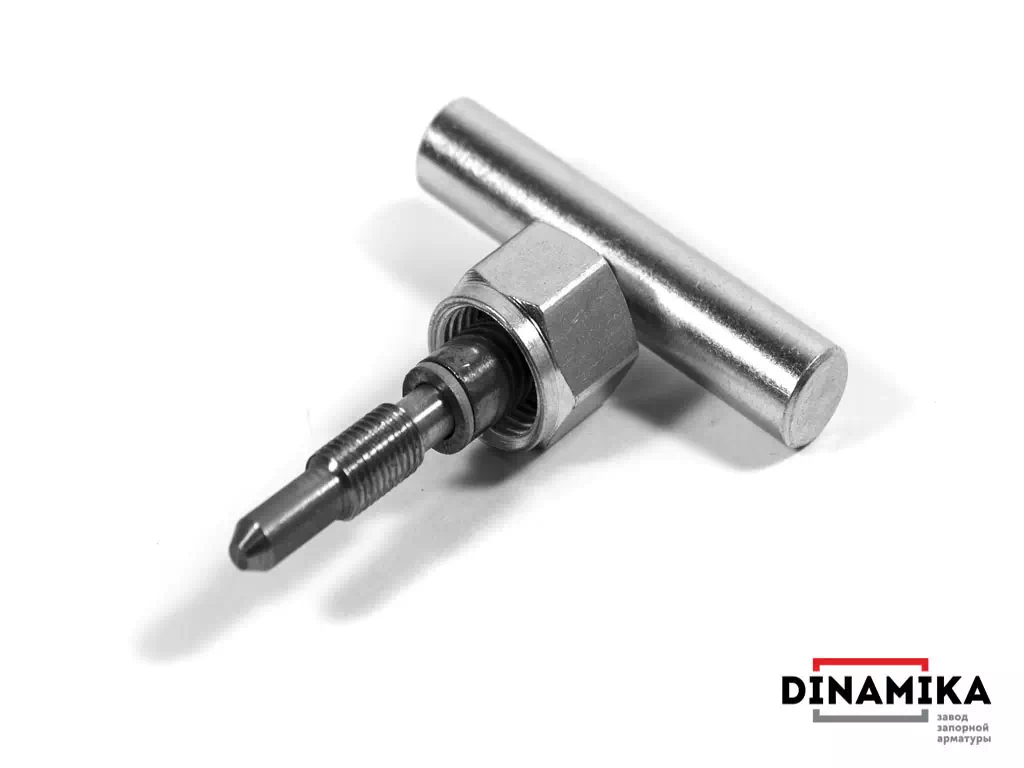

Вышеуказанные в таблице клапаны игольчатые 15с54бк являются основой для комбинаций присоединений, конфигураций корпуса т.е. имеет множество модификаций по конструкции, но основной запорный игольчатый элемент неизменен при любой конфигурации и модификации. Запорный элемент кран-букса в сборе используется как основной элемент конструкции 54-ой серии вентилей.

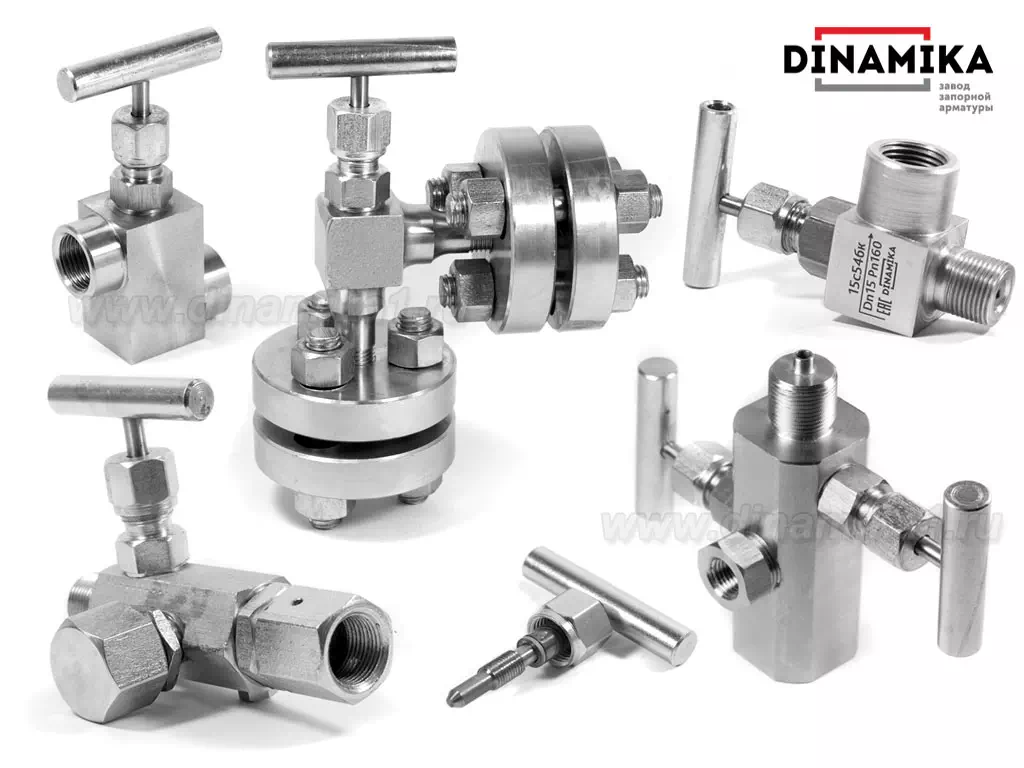

Кран букса в сборе применяется, как в серийно производимой продукции, так и устанавливается на клапанные блоки и уникальные спец-исполнения вентилей высокого давления под проекты заказчиков. На фото ниже представлены несколько модифицированных видов 15с54бк из множества специальных исполнений нашего производства.
Наше предприятие готово к рассмотрению и изготовлению клапанов 15с54бк по чертежам заказчика по разовым и долгосрочным договорам в любом объёме производства.
Конструкция 15с54бк

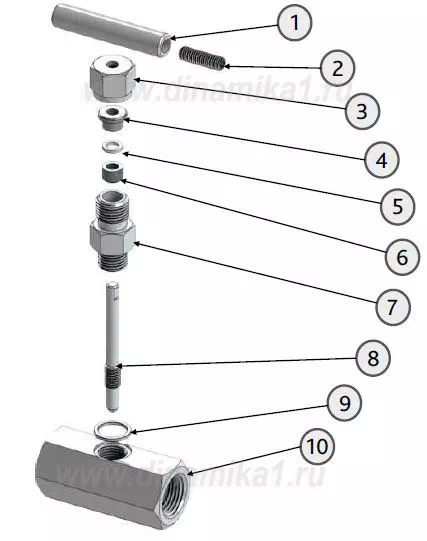

Материалы деталей клапана 15с54бк по позициям 3D чертежа.
| # | Наименование детали | Материал исполнения* |
| 1 | Ручка | Сталь 20 |
| 2 | Установочный винт | |
| 3 | Сталь 09Г2С | Сталь 09Г2С |
| 4 | Втулка | Сталь 35 |
| 5 | Шайба | Сталь 35 |
| 6 | Уплотнение штока | Кольцо ТРГ (ПС 1) или фторопласт (Ф4) |
| 7 | Штуцер | Сталь 20, Ст35 |
| 8 | Шток-игла | Сталь 40Х13 |
| 9 | Уплотнительное кольцо | Медь |
| 10 | Корпус | Сталь 20, Ст35 |
| *Все материалы исполнения Российских производителей | ||
Стальные клапаны муфтовые 15с54бк игольчатого типа отличаются простотой конструкции, широким диапазоном характеристик при доступной цене производителя, с удобством в эксплуатации и техническом обслуживании. Основные конструктивные отличия от общепромышленных игольчатых клапанов серий 57бк, 67бк и 68нж в конструкции штока-иглы «8» конусной конфигурации под посадочное седло с проходным сечением 4 мм.
Для улучшения герметичности соединения корпуса и кран-буксы применяется дополнительно герметизирующая шайба «9» из меди или алюминия в качестве уплотнения направляющей втулки «7» с уплотнениями «6» из терморасширенного графита (ТРГ). Как говорилось ранее у клапанов 54-серии минимум составных частей, что обеспечивает быструю разборку и простоту технического обслуживания.
Размеры и вес клапанов муфтовых 15с54бк

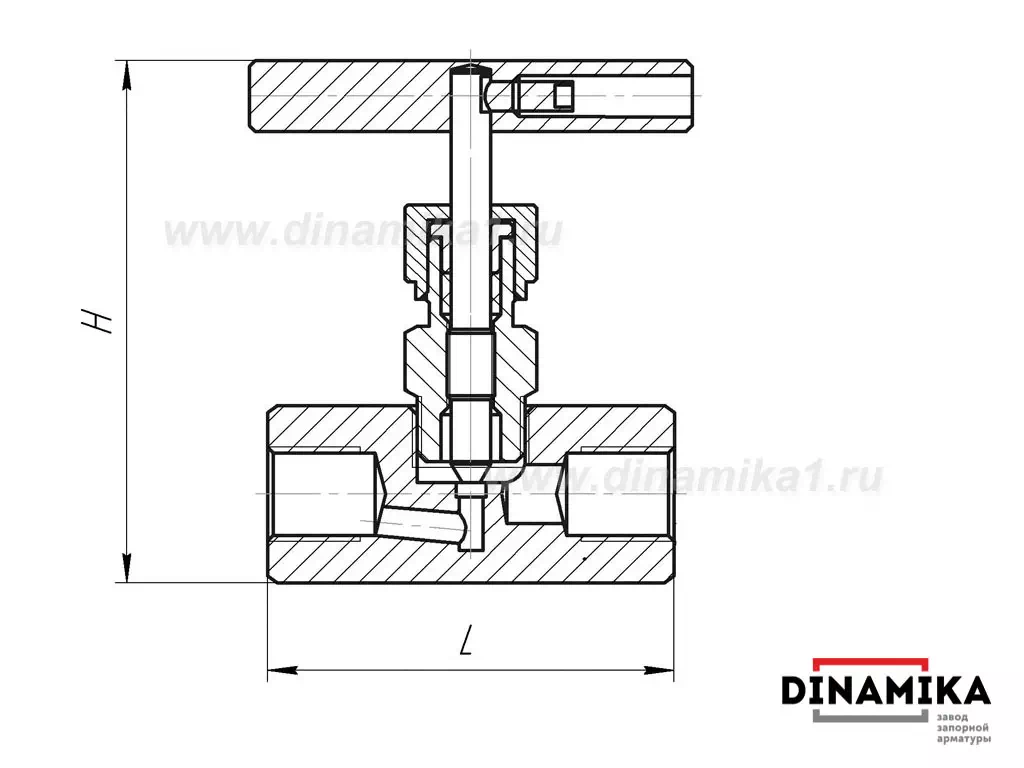

Чертёж с обозначением строительных размеров
Изготовим любой объём представленных муфтовых клапанов 15с54бк, поставим из наличия по цене производителя и обеспечим оперативную доставку в любой регион Таможенного Союза.
Таблица размеров и веса 15с54бк Ду6 — Ду25
| Ру (МПа) | Ду (мм) | Резьба внутренняя | Размеры и вес | |||||
| М серийно | Rc | G | NPT | L (мм) | H (мм) | Вес не более, (кг) | ||
| 16, 25, 40 | 6 | 14*1.5 | 1/4 | 1/4 | 1/4 | 68 | 86 | 0,5 |
| 10 | 16*1,5 | 3/8 | 3/8 | 3/8 | 0,5 | |||
| 15 | 20*1,5; 22*1,5 | 1/2 | 1/2 | 1/2 | 0,5 | |||
| 20 | 26*1,5 | ¾ | ¾ | ¾ | 85 | 90 | 0,7 | |
| 25 | 33*1,5 | 1 | 1 | 1 | 75 | 95 | 0,8 | |
Характеристики клапана муфтового 15с54бк
Назначение по характеристикам 15с54бк — установка на трубопроводы малого диаметра высокого давления в качестве запорного устройства для воды, пара, нефтепродуктов неагрессивных смесей жидкости и газов с небольшой загрязнённостью в умеренных климатических условиях.
- Кран букса — затвор игольчатый конусной конфигурации с сечением 4 мм.
- Герметичность по ГОСТ Р 54808-2011 класс «А»;
- Условный проход: Ду 6; 10; 15; 20; 25 мм;
- Условное давление: Ру 160; 250; 400 кг/см²;
- Климатическое исполнение: У1, t° окружающей среды от -40°С до +40°С;
- Рабочая t° среды: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси от -40°С до +425°С с уплотнением ТРГ;
- Антикоррозионное покрытие: электрохимическое покрытие цинком внешних деталей клапана;
- Гарантия: 1,5 года, 800 циклов за 12000 часов.
Для климатических условий с температурой до -60°С предлагаем ознакомиться с 15лс54бк, а для использования с агрессивными рабочими смесями существует альтернативный вариант 15нж54бк.
Каталог лист клапаны 15с54бк (
