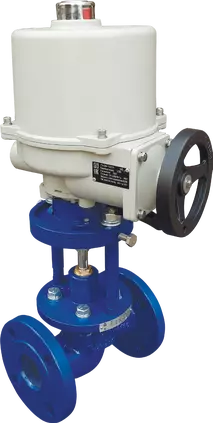

Клапан питания котлов дисковый КРП-50Мд с ЭИМ

Назначение

Клапаны питания котлов дисковые КРП-50Мд предназначены для автоматического питания и поддержания заданного уровня воды в верхнем барабане парового котла малой производительности, а также для других аналогичных систем, изготавливаемых для нужд народного хозяйства.

Принцип действия

Регулирование расхода питательной воды через клапан осуществляется изменением площади профилированных отверстий в седле, не перекрытых лопастями золотника, при вращении его вокруг оси и, соответственно, расхода воды, поступающей в котел.

Особенности клапана КРП-50Мд

обеспечение высокой степени герметичности затвора
нечувствительность к загрязнениям
стабильность линейной расходной характеристики в течение всего периода эксплуатации
обеспечение работы на высоких пере падах давления (1,6 МПа в чугунном корпусе, 2,5 МПа в стальном корпусе)

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Технические характеристики
Номинальный диаметр, DN, мм	50; 80
Номинальное давление, РN, МПа	1,6; 2,5
Температура окружающей среды, °С	5 до 50
Относительная влажность воздуха, %	30-80
Температура регулируемой среды, °С	до 150
Ход затвора, регулируемый, мм	До 17±0,5
Регулируемая среда	Вода
Относительная утечка	0,4% от Kvy
Пропускная характеристика	линейная
Присоединение к трубопроводу	Монтажные фланцы по ГОСТ 33259-2015 и шпильки по ГОСТ 22042-76

Материалы деталей клапана КРП-50Мэ
Корпус клапана	Чугун СЧ20 (GG20)	Сталь 25Л (GS-45)
Золотник	Сталь 40Х13 (Х40Сr13)
Седло	Сталь 40Х13 (Х40Сr13)
Фланец	Сталь 20 (C22)
Температура регулируемой среды, °С	До 150	До 220
Уплотнение штока	Фторкаучук (FPM), Этилен-пропиленовый каучук (EPDM)*	Модифицированный фторопласт (PTFE)
