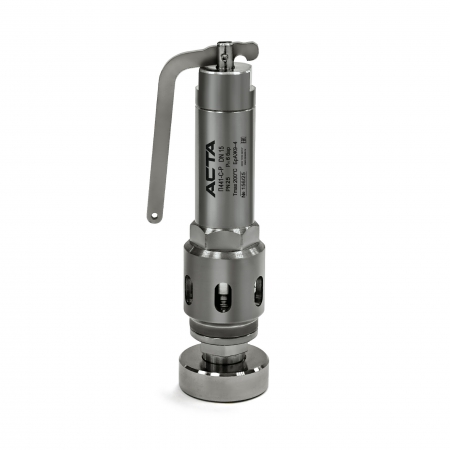

Технические характеристики
|
Модель |
П441 |
|
|
Номинальный диаметр, DN |
15-25(1/2” – 1”) |
|
|
Номинальное давление, PN |
25 бар |
|
|
Температура рабочей среды |
М-М* |
от -60 °С до 250 °С от -60 °С до 200 °С от -50 °С до 200 °С |
|
PTFE* |
||
|
C |
||
|
Рабочая среда |
М-М* |
Пар, воздух, вода и другие среды, нейтральные к материалам клапана |
|
PTFE* |
Пар, воздух, вода и другие среды, нейтральные к материалам клапана |
|
|
C |
Пар, воздух, вода (при давлении до 6 бар) и другие среды, нейтральные к материалам клапана |
|
|
Давление настройки |
0,5-25 бар |
|
|
Тип присоединения |
Резьбовой R (Наружная) |
|
|
Класс герметичности |
«А» по ГОСТ 9544-2015 |
|
* – по запросу
Расчетные параметры:
|
DNxDN |
R” |
Диаметр седла, D,мм |
Площадь седла, А,мм² |
|
15×15 |
½” |
13 |
63 |
|
20×20 |
¾” |
19 |
101 |
|
25×25 |
1” |
25 |
129 |
Спецификация материалов:
|
№ |
Наименование |
Материал |
|
1 |
Корпус |
Нержавеющая сталь 08Х18Н10 |
|
2 |
Седло |
Нержавеющая сталь 08Х18Н10 |
|
3 |
Плунжер |
Нержавеющая сталь 08Х18Н10 |
|
4 |
Колпак |
Нержавеющая сталь 08Х18Н10 |
|
5 |
Шток |
Нержавеющая сталь 08Х18Н10 |
|
6 |
Тарелка |
Нержавеющая сталь 08Х18Н10 |
|
7 |
Гайка регулировочная |
Нержавеющая сталь 08Х18Н10 |
|
8 |
Втулка подрыва |
Нержавеющая сталь 08Х18Н10 |
|
9 |
Рычаг подрыва |
Нержавеющая сталь 08Х18Н10 |
|
10 |
Пружина сжатия |
Нержавеющая сталь AISI 304 |
|
11 |
Штифт |
Нержавеющая сталь AISI 304 |
|
12 |
Шайба |
Пентасил 6747 |
Массогабаритные характеристики
|
DNxDN |
R” |
L1,мм |
n x D1,мм |
H,мм |
Масса,кг |
|
15х15 |
½” |
47 |
6 x 8 |
175 |
0,86 |
|
20х20 |
¾” |
56 |
6 x 11 |
209 |
1,46 |
|
25х25 |
1” |
65 |
6 x 14 |
241 |
2,36 |
