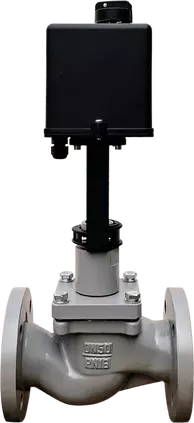

Клапан регулирующий односедельный РК (25ч945нж, 25с945нж, 25лс945нж, 25нж945нж)

Назначение

Клапаны запорно-регулирующие РК с электрическим исполнительным механизмом (ЭИМ) являются исполнительными устройствами, предназначенными для автоматического регулирования расхода неагрессивных к материалам деталей клапана сред в системах теплоснабжения, горячего и холодного водоснабжения, вентиляции и других технологических системах.

Представленная в каталоге номенклатура регулирующих клапанов включает в себя проходные односедельные клапаны с условным проходом Ду15-200мм и двухседельные клапаны с условным проходом Ду100-150мм. В зависимости от значения условного прохода предусмотрено исполнение клапанов, разгруженных по давлению, это необходимо для увеличения допустимого перепада давлений на клапане.

По функциональному предназначению схож с клапанами КР, VFM2, VB2, VFQ2, VFS2, VVF, КПСР-200,-210,-110, ВКСР, ВКРП, КМ125Ф, 25с947нж, 25ч947нж и др.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Технические характеристики
Номинальный диаметр, DN, мм		15	20	25	32	40	50	65	80	100	125	150	200	250*	300*
Условная пропускная способность, Кvy, м³/ч		0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10	4,0 6,3 10 16	10 16 20 25	12,5 16 25 32 40	25 40 50 63	25 40 63 80 100	63 100 160	100 125 160 200 250	160 250 320	250 320 400	500 800 1250	1000 1250 1600
Тип ЭИМ	Regada	ST MINI							ST0			ST0.1		ST1	ST2
	МИЭП-1	1600							2700		4000	10000			–
	THK	1500							2500		4000	5000	25000*
	LEA	1200							2500		4000	10000/16000**			26000
Коэффициент начала кавитации Z		0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2	0,1	0,1
Пропускная характеристика		линейная
Номинальное давление,PN, МПа		1,6; 2,5; 4,0
Относительная утечка в затворе, не более		0,1% от Kvy
Тип соединения		Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015)
Регулируемая среда		Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам клапана, нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С		до 150

* изготовление по специальному заказу

** в зависимости от перепада давления

Максимально допустимый перепад давления на клапанах РК*

Тип ЭИМ

Номинальный диаметр DN, мм

100

125

150

200

250

300

Regada

ST MINI

2,5

1,6

0,8

0,2

–

ST0

–

2,5

1,6

0,6

–

ST0.1

–

2,5

1,6

0,8

–

ST1

–

2,5

1,6

0,8

ST2

–

2,5

1,6

–

2,5

МИЭП

1600

2,5

2,1

1,6

–

2700

–

2,5

1,6

0,6

–

4000

–

2,5

1,6

0,6

–

10000

–

2,5

1,6

–

THK

1500

2,5

2,1

1,6

–

2500

–

2,5

1,6

0,6

–

4000

–

2,5

1,6

0,6

–

5000

–

2,5

1,6

0,6

–

25000

–

2,5

LEA

1200

2,5

1,6

0,8

–

2500

–

2,5

1,6

0,6

–

4000

–

2,5

1,6

0,6

–

10000

–

2,5

1,6

–

16000

–

2,2

1,8

26000

–

2,5

* максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана

Габаритные и присоединительные размеры и масса
DN,мм	PN. МПа	D1,мм	D2,мм	D3,мм	L,мм	n	d,мм	H,мм			Масса max,кг
DN,мм	PN. МПа	D1,мм	D2,мм	D3,мм	L,мм	n	d,мм	Regada	THK/LEA	МИЭП	Regada	THK/LEA	МИЭП
15	1,6; 2,5; 4	46	65	95	130	4	14	410	280	410	7	6	6
20	1,6; 2,5; 4	56	75	105	150			420	290	420	9	8	8
25	1,6; 2,5; 4	65	85	115	160			465	340	465	9	8	9
32	1,6; 2,5; 4	76	100	135	180		18	480	350	480	13	10	13
40	1,6; 2,5; 4	84	110	145	200			500	380	500	15	12	15
50	1,6; 2,5; 4	99	125	160	230			510	400	510	17	15	17
65	1,6; 2,5; 4	118	145	180	290			570	430	570	32	28	32
80	1,6; 2,5; 4	132	160	195	310	8		590	460	590	34	30	34
100	1,6	156	180	215	350			620	490	620	43	33	43
100	2,5; 4	156	190	230	350		22	620	490	620	43	33	43
125	1,6	184	210	245	400		18	760	1036	760	70	75	70
125	2,5; 4	184	220	270	400		26	760	1036	760	70	75	70
150	1,6	211	240	280	480		22	780	1076	780	110	115	100
150	2,5; 4	211	250	300	480		26	780	1076	780	110	115	100
200	1,6	266	295	335	600	12	22	800	1130	800	170	175	160
	2,5	274	310	360			26
	4	584	320	375			30
250	1,6	319	355	405	730		26	1200	1202	–	330	340	–
250	2,5	330	370	425	730		30	1200	1202	–	330	340	–
300	1,6	370	410	460	850		26	1300	1260	–	430	440	–
300	2,5	389	430	485	850	16	30	1300	1260	–	430	440	–

Монтажные положения

Устанавливается только на горизонтальном участке трубопровода электроприводом вверх

Рекомендуемые схемы подключения ЗРК/РК

На подающем трубопроводе в закрытой системе ГВС

На подающем трубопроводе при независимом присоединении системы отопления к тепловой сети

На подающем трубопроводе при зависимом присоединении системы отопления к тепловой сети

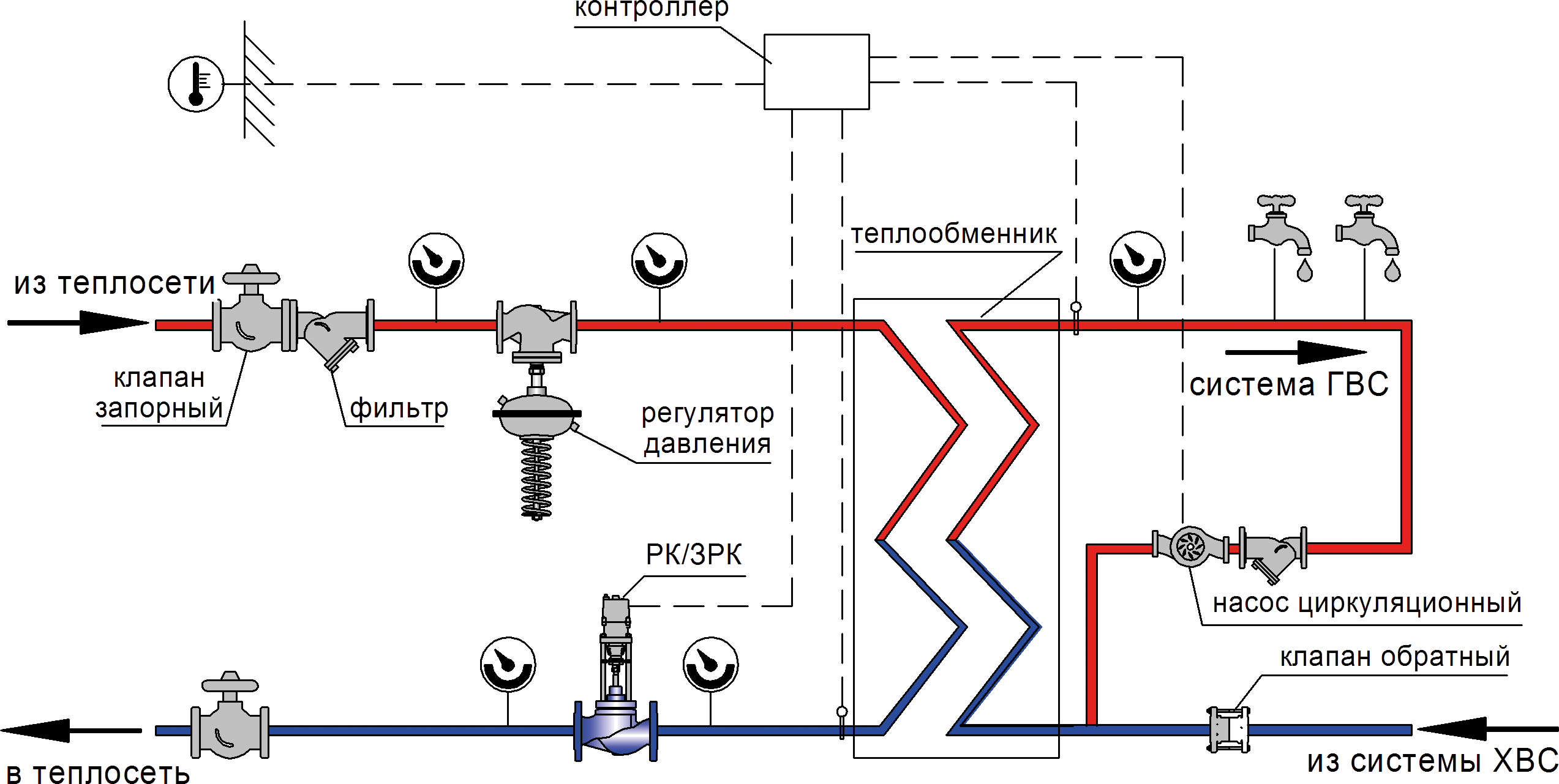

На обратном трубопроводе в закрытой системе ГВС

На обратном трубопроводе при независимом присоединении системы отопления к тепловой сети

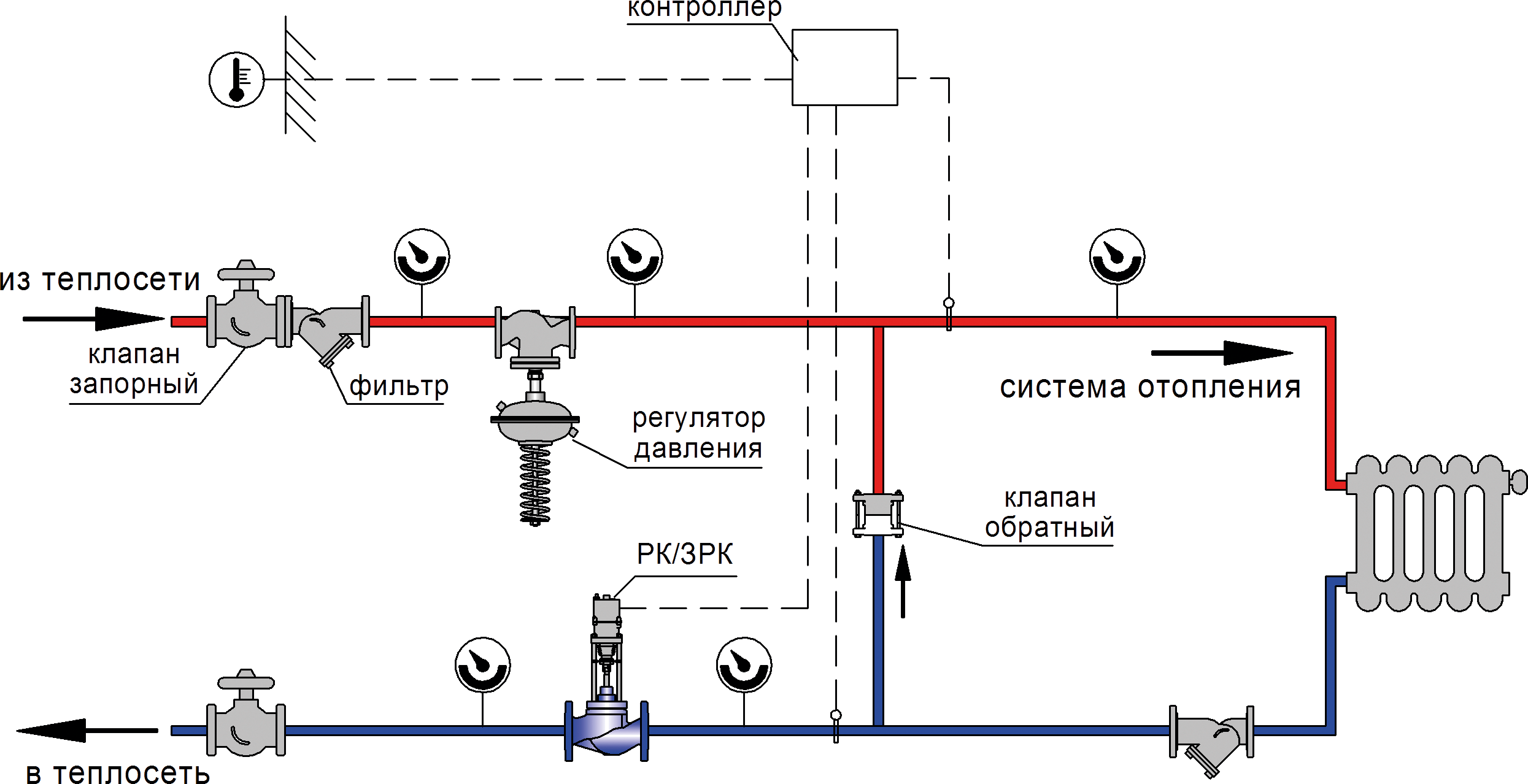

На обратном трубопроводе при зависимом присоединении системы отопления к тепловой сети

Материалы основных деталей клапанов
Тип клапана	25ч945нж	25с945нж	25лс945нж	25нж945нж
Корпус клапана	Чугун СЧ25 (GG25)	Сталь 25Л (GS-45)	Сталь 09Г2С* (9MnSi5)	Сталь 12Х18Н9ТЛ (Х10СrNi18-8)
	РN 1,6	РN 1,6-2,5-4,0* МПа
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Уплотнение на плунжере	«металл по металлу»
Уплотнение штока	Этилен-пропиленовый каучук (EPDM), Фторкаучук (FPM)**
