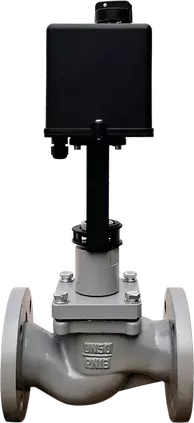

Клапан регулирующий односедельный РК для пара (25с945нж, 25лс945нж, 25нж945нж)

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Технические характеристики
Номинальный диаметр, DN, мм		15	20	25	32	40	50	65	80	100	125	150	200	250*	300*
Условная пропускная способность, Кvy, м³/ч		0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4,0 6,3	1,0 1,6 2,0 2,5 3,2 4,0 6,3 8,0 10	4,0 6,3 10 16	10 16 20 25	12,5 16 25 32 40	25 40 50 63	25 40 63 80 100	63 100 160	100 125 160 200 250	160 250 320	250 320 400	500 800 1250	1000 1250 1600
Тип ЭИМ	Regada	ST MINI				ST0			ST0.1	ST1	ST2		MT**
	МИЭП-1	1600				2700		4000	10000		–	–	–	–	–
	THK	1500				2500	4000/5000**		25000*				–	–	–
	LEA	1200				2500	4000		10000		26000		–	–	–
Коэффициент начала кавитации Z		0,6	0,6	0,6	0,55	0,55	0,5	0,5	0,45	0,4	0,35	0,3	0,2	0,1	0,1
Пропускная характеристика		линейная
Номинальное давление,PN, МПа		1,6; 2,5; 4,0*
Относительная утечка в затворе, не более		0,1% от Kvy
Тип соединения		Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015)
Регулируемая среда		Холодная и горячая вода; (воздух, жидкие и газообразные среды, нейтральные к материалам клапана, нефть и нефтепродукты, масла, растворы кислот и щелочей)*
Температура регулируемой среды, °С		до 220; до 350

* изготовление по специальному заказу

** в зависимости от перепада давления

Максимально допустимый перепад давления на клапанах ЗРК*
Тип ЭИМ		Номинальный диаметр DN, мм
Тип ЭИМ		15	20	25	32	40	50	65	80	100	125	150	200	250	300
Regada	ST MINI	2,5	2,5	2,5	1,6	0,9	0,6	–	–	–	–	–	–	–	–
	ST0	–	–	–	–	2,5	2,5	1,6	1	0,6	–	–	–	–	–
	ST0.1	–	–	–	–	–	–	2,5	1,6	1	0,55	–	–	–	–
	ST1	–	–	–	–	–	–	–	2,5	1,6	0,9	0,6	–	–	–
	ST2	–	–	–	–	–	–	–	–	2,5	2,1	1,6	0,9	0,6	0,3
	MT	–	–	–	–	–	–	–	–	–	–	2,2	1,3	0,9	0,5
МИЭП	1600	–	–	2,5	2,2	1,3	0,9	0,6	–	–	–	–	–	–	–
	2700	–	–	–	2,5	2,3	1,6	1,1	0,6	–	–	–	–	–	–
	4000	–	–	–	–	2,5	2,5	1,6	1	0,6	–	–	–	–	–
	10000	–	–	–	–	–	–	–	2,5	1,6	0,9	0,6	–	–	–
THK	1500	2,5	2,5	2,5	2	1,2	0,9	0,6	–	–	–	–	–	–	–
	2500	–	–	–	2,5	2,1	1,5	1	0,6	–	–	–	–	–	–
	4000	–	–	–	–	2,5	2,5	1,6	1	0,6	–	–	–	–	–
	5000	–	–	–	–	–	2,5	2	1,2	0,7	–	–	–	–	–
	25000	–	–	–	–	–	–	–	2,5	2,5	2,1	1,6	0,9	0,6	0,3
LEA	1200	2,5	2,5	2,5	1,6	1	0,7	–	–	–	–	–	–	–	–
	2500	–	–	–	2,5	2,1	1,5	1	0,6	–	–	–	–	–	–
	4000	–	–	–	–	2,5	2,5	1,6	1	0,6	–	–	–	–	–
	10000	–	–	–	–	–	–	–	2,5	1,6	0,9	0,6	–	–	–
	16000	–	–	–	–	–	–	–	–	2,4	1,3	1	0,5	–	–
	26000	–	–	–	–	–	–	–	–	2,5	2,1	1,6	0,9	0,6	0,3

* максимально допустимый перепад давления, преодолеваемый электроприводом при закрытии клапана

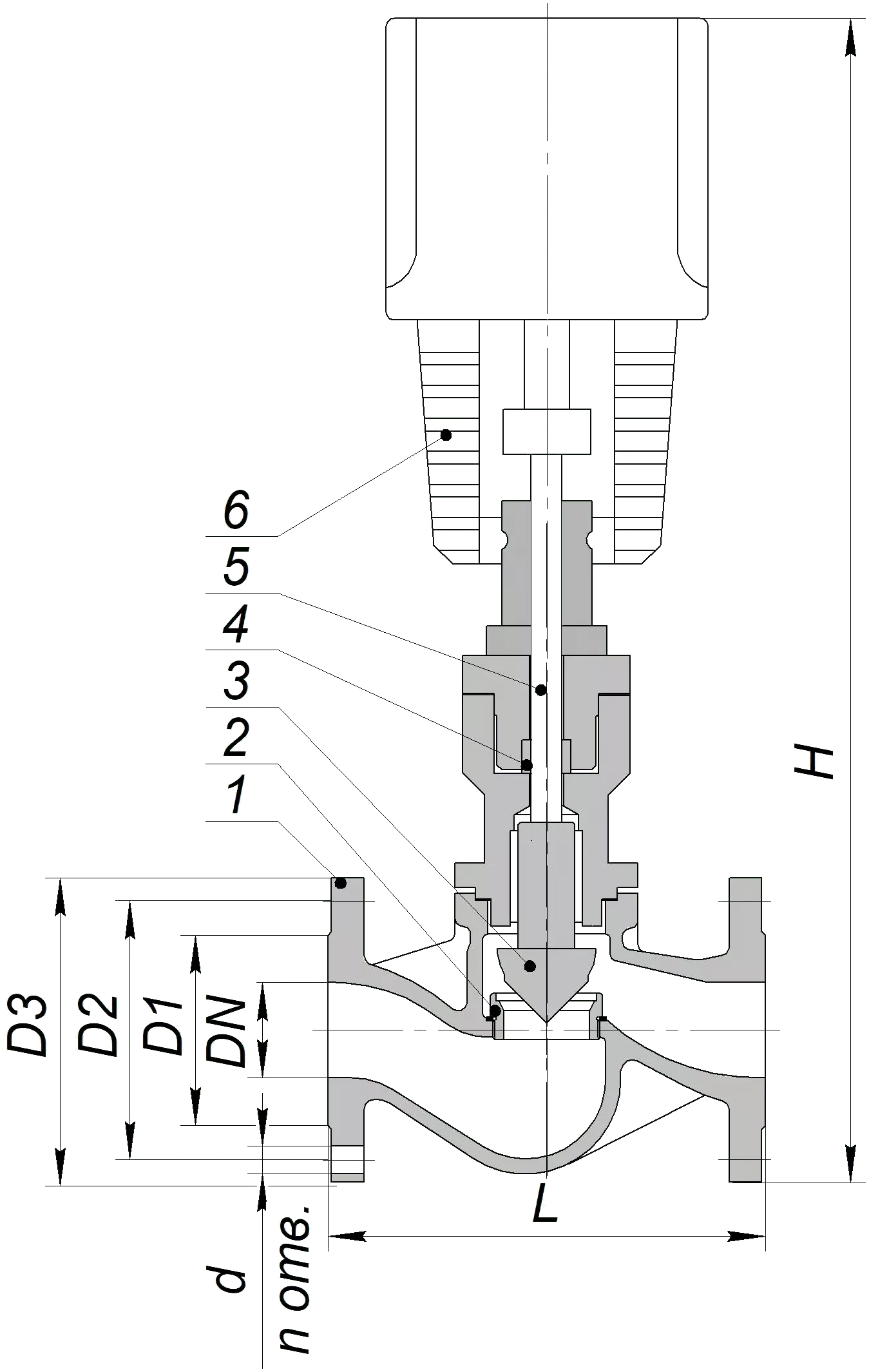

Габаритные и присоединительные размеры и масса
DN,мм	PN. МПа	D1,мм	D2,мм	D3,мм	L,мм	n	d,мм	H,мм			Масса max,кг
DN,мм	PN. МПа	D1,мм	D2,мм	D3,мм	L,мм	n	d,мм	Regada	THK/LEA	МИЭП	Regada	THK/LEA	МИЭП
15	1,6; 2,5; 4	46	65	95	130	4	14	510	380	510	9	8	9
20	1,6; 2,5; 4	56	75	105	150			520	390	520	11	10	11
25	1,6; 2,5; 4	65	85	115	160			565	400	565	14	13	14
32	1,6; 2,5; 4	76	100	135	180		18	580	420	580	17	16	17
40	1,6; 2,5; 4	84	110	145	200			650	450	650	20	19	20
50	1,6; 2,5; 4	99	125	160	230			670	470	670	32	28	32
65	1,6; 2,5; 4	118	145	180	290			770	490	770	34	28	34
80	1,6; 2,5; 4	132	160	195	310	8		790	520	790	42	50	42
100	1,6	156	180	215	350			840	550	840	53	60	53
100	2,5; 4	156	190	230	350		22	840	550	840	53	60	53
125	1,6	184	210	245	400		18	860	1050	860	90	100	90
125	2,5; 4	184	220	270	400		26	860	1050	860	90	100	90
150	1,6	211	240	280	480		22	880	1100	880	110	120	110
150	2,5; 4	211	250	300	480		26	880	1100	880	110	120	110
200	1,6	266	295	335	600	12	22	1150	1200	1000	130	140	130
	2,5	274	310	360			26
	4	584	320	375			30
250	1,6	319	355	405	730		26	1300	1300	–	320	350	–
250	2,5	330	370	425	730		30	1300	1300	–	320	350	–
300	1,6	370	410	460	850		26	1400	1350	–	390	420	–
300	2,5	389	430	485	850	16	30	1400	1350	–	390	420	–

Монтажные положения

Устанавливается только на горизонтальном участке трубопровода электроприводом вверх

Рекомендуемые схемы подключения ЗРК/РК

На подающем трубопроводе в закрытой системе ГВС

На подающем трубопроводе при независимом присоединении системы отопления к тепловой сети

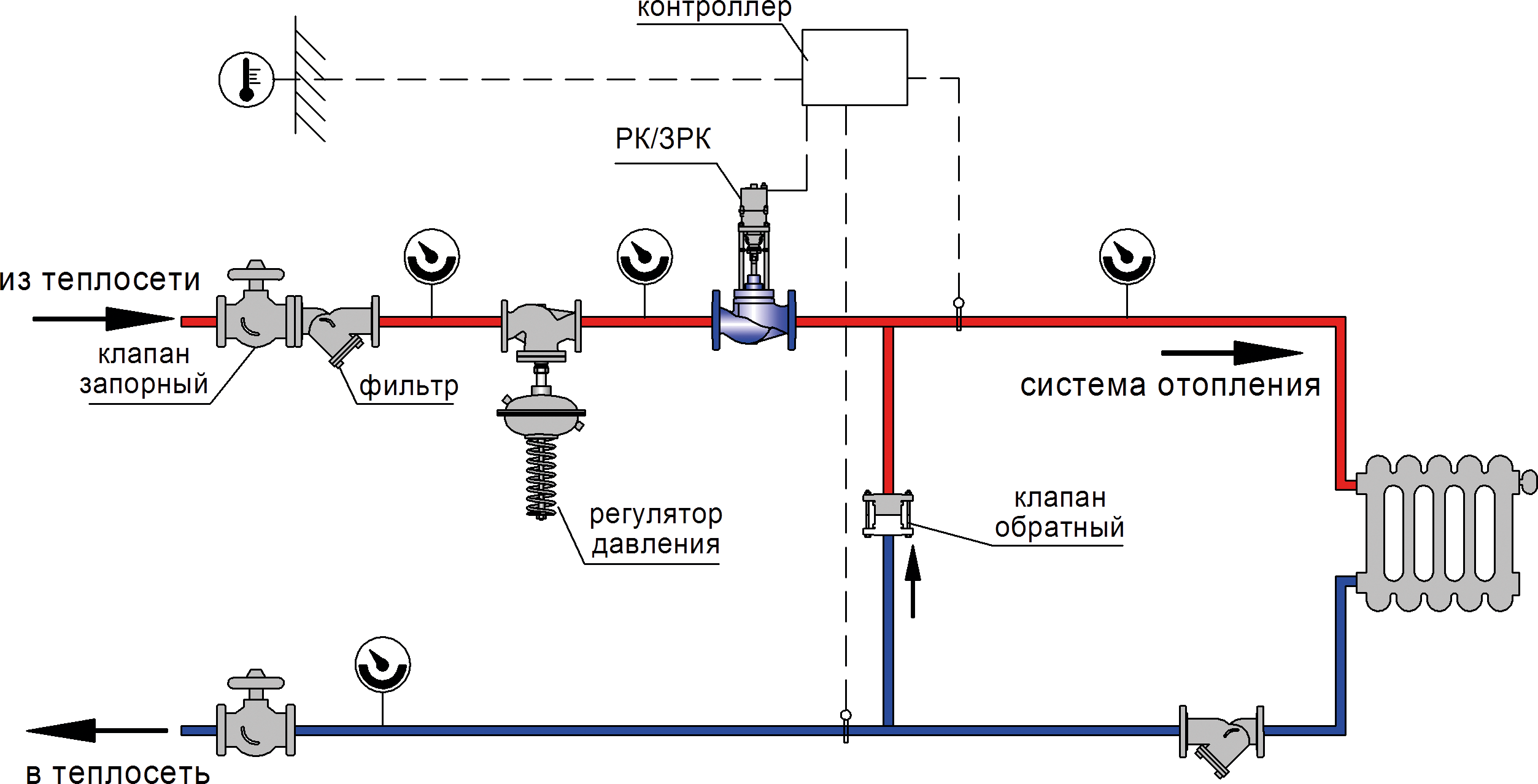

На подающем трубопроводе при зависимом присоединении системы отопления к тепловой сети

На обратном трубопроводе в закрытой системе ГВС

На обратном трубопроводе при независимом присоединении системы отопления к тепловой сети

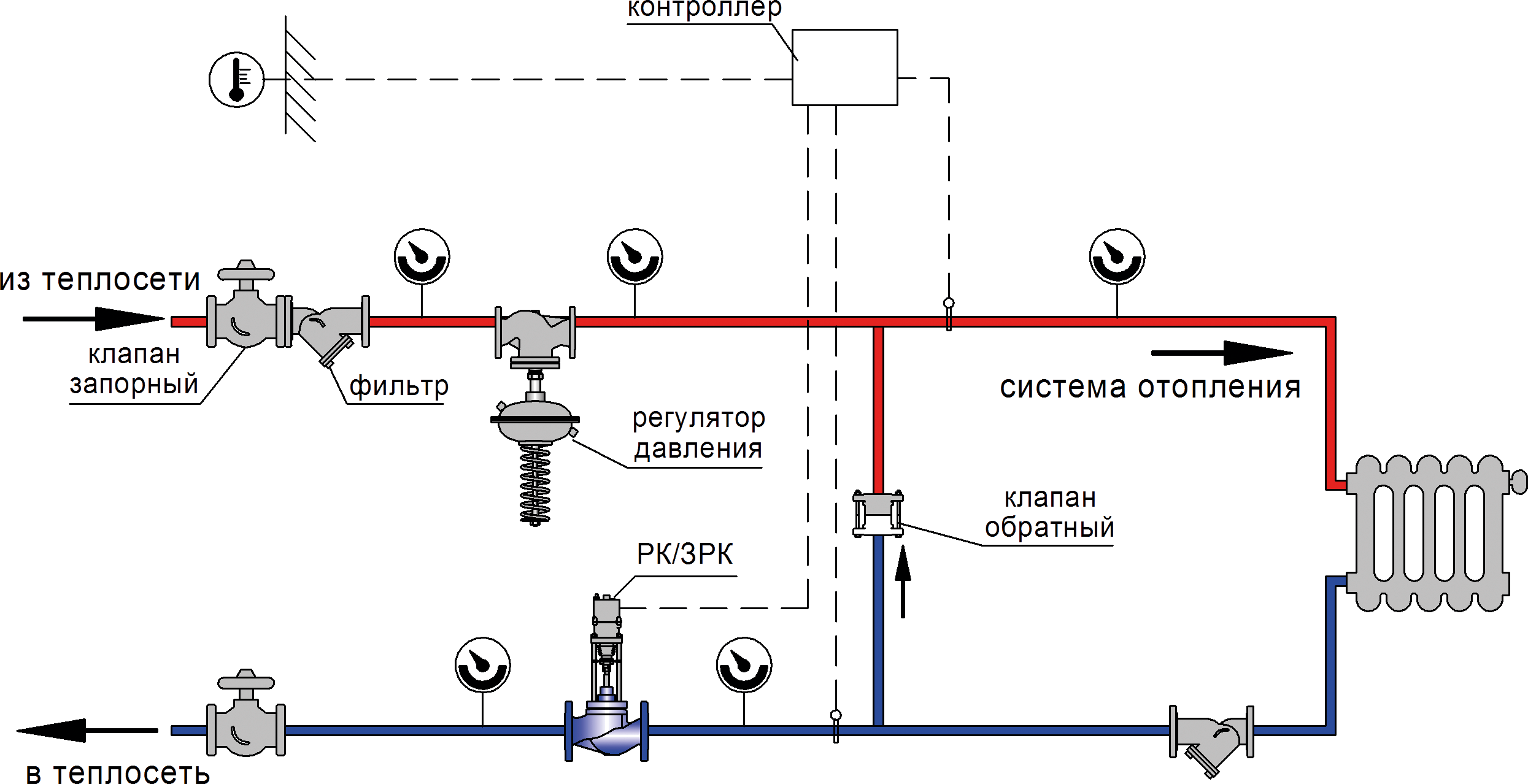

На обратном трубопроводе при зависимом присоединении системы отопления к тепловой сети

Материалы основных деталей клапанов
Тип клапана	25с945нж	25лс945нж		25нж945нж
Корпус клапана	Сталь 25Л (GS-45)	Сталь 09Г2С* (9MnSi5)		Сталь 12Х18Н9ТЛ (GХ10СrNi18-8)
	РN 1,6-2,5-4,0
Плунжер	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Седло	Сталь 12Х18Н10Т (Х10СrNiTi18-10)
Уплотнение на плунжере	«металл по металлу»
Уплотнение штока **	До 220°С		До 350°С
	Модифицированный фторопласт (PTFE)		Графит ТРГ; сильфон*
