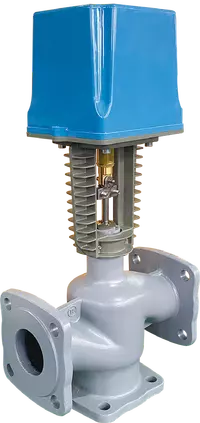

Характеристики
| Технические характеристики | |||||||||||||||||
| Номинальный диаметр, DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350* | 400* | |
| Условная пропускная способность, Кvy, м3/ч | 4,0 | 5,0 | 8,0 | 10 | 25 | 40 | 50 | 80 | 125 | 230 | 330 | 450 | 630 | 1200 | 1700 | 1900 | |
| Тип ЭИМ** | Regada | ST MINI | ST0 | ST0.1 | ST1 | ST2 | MT | ||||||||||
| МИЭП-1 | 1600 | 2700 | 4000 | 10000 | – | ||||||||||||
| THK | 1500 | 2500 | 4000 | 5000 | 25000 | – | |||||||||||
| LEA | 1200 | 2500 | 4000 | 10000 | 16000 | 26000 | – | ||||||||||
| Номинальное давление, PN, МПа |
1.6 |
||||||||||||||||
| Относительная утечка в затворе, не более |
0,1% от Кvy |
||||||||||||||||
| Тип соединения |
Фланцевое (тип 21 исполнение В по ГОСТ 33259-2015) |
||||||||||||||||
| Регулируемая среда |
Холодная и горячая вода; |
||||||||||||||||
| Температура регулируемой среды, °С | до 150 | ||||||||||||||||
* изготовление по специальному заказу
** перепад давления на клапане не более 0,8 МПа
| Смесительный трехходовой клапан | Разделительный (распределительный) трехходовой клапан |
 |
 |

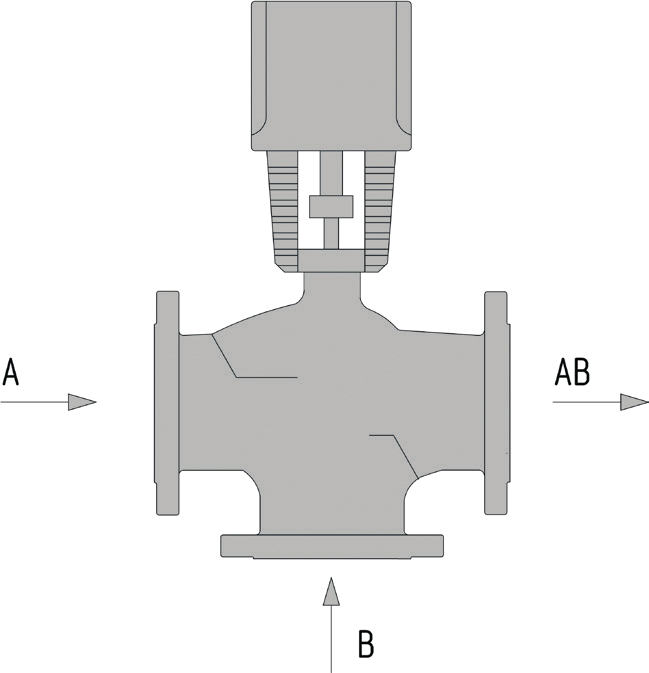

| Смесительный трехходовой клапан имеет два входных патрубка (А, В) и один выходной (АВ). Применяется для качественного регулирования с поддержанием заданной температуры теплоносителя, выходящего из патрубка АВ достигается изменением пропорций между теплоносителем поступающим из патрубка А и патрубка В. Используется для смешивания двух потоков теплоносителя с разной температурой. Этот тип клапана позволяет создать поток с требуемой температурой, что необходимо для систем отопления и горячего водоснабжения. |

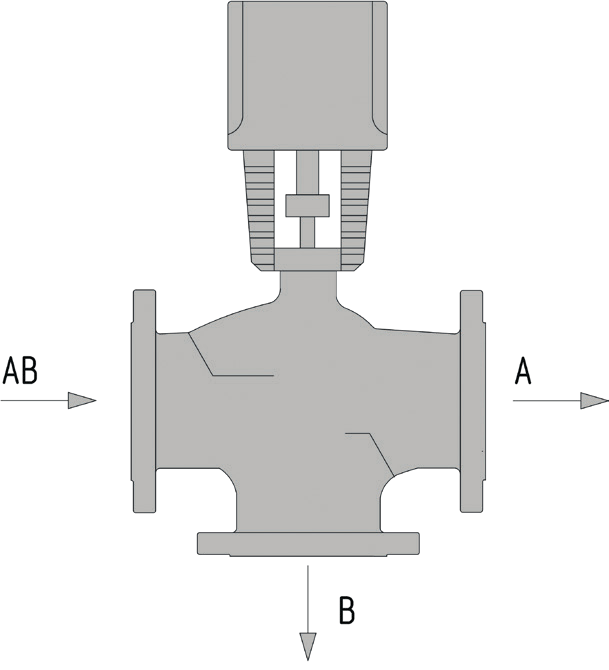

Разделительный трехходовой клапан имеет один входной патрубок (АВ) и два выходных (А, В). Применяется для количественного регулирования за счет разделения потока теплоносителя, в системах подогрева воды систем ГВС, а так же в узлах обвязки воздухонагревателей и воздухоохладителей. Используется для разделения потока теплоносителя между двумя контурами системы отопления. Этот тип клапана позволяет регулировать количество тепла, поступающего в каждый из них, что обеспечивает более точную настройку температуры |
Материалы деталей
| Материалы основных деталей клапанов | ||
| Тип клапана | 23вч950нж | 27вч950нж |
| Конструкция клапана | Смесительный | Разделительный |
| Корпус клапана | Чугун ВЧ 45 (EN-GJS-450-10) | |
| РN 1,6 | ||
| Плунжер | Сталь 08Х18Н10 (X5CrNi18-10) | |
| Седло | Сталь 08Х18Н10 (X5CrNi18-10) | |
| Уплотнение на плунжере | «металл по металлу» | |
| Уплотнение штока | Этилен-пропиленовый каучук (EPDM) | |

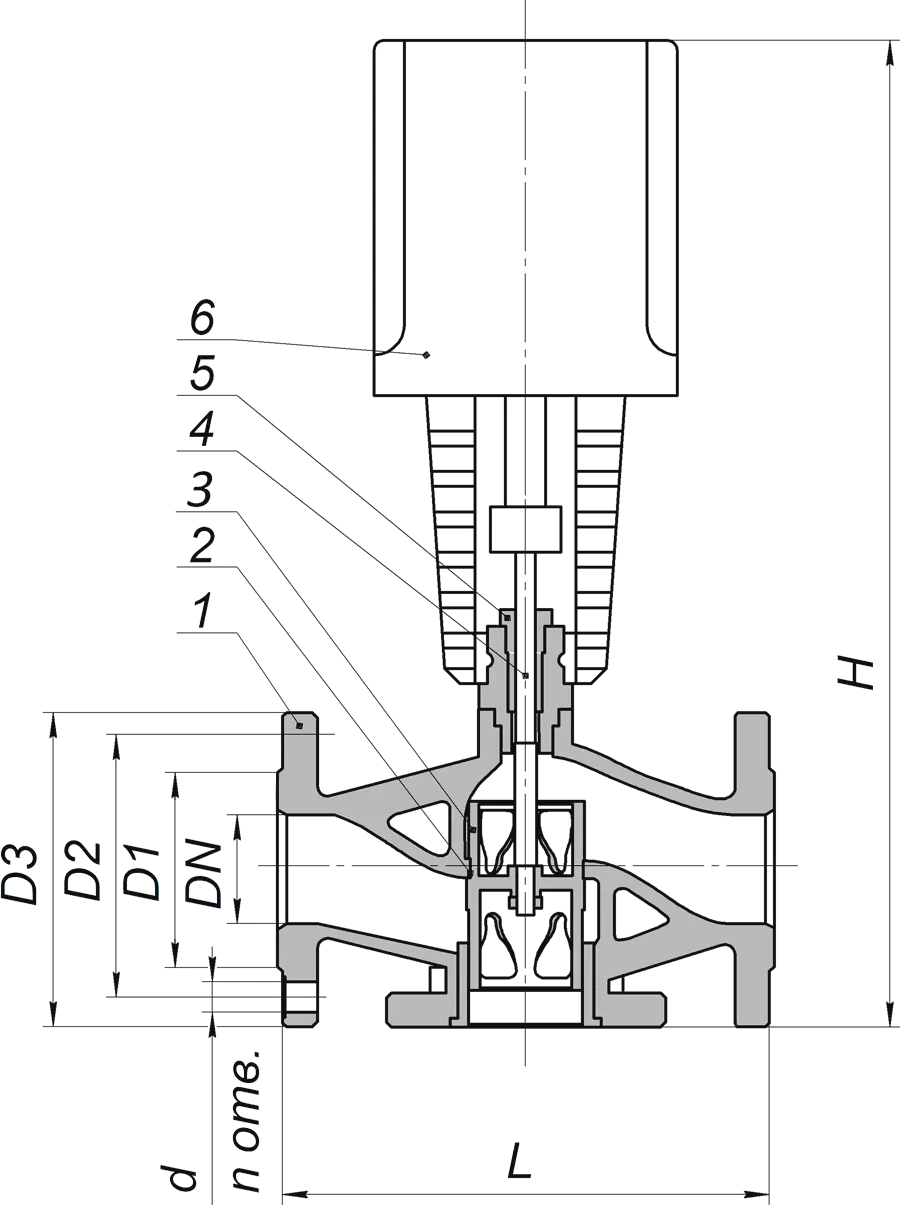

Устройство трехходового регулирующего клапана
1 – корпус
2 – седло
3 – плунжер
4 – сальниковый узел
5 – ЭИМ
2 – седло
3 – плунжер
4 – сальниковый узел
5 – ЭИМ
Монтаж и подключение

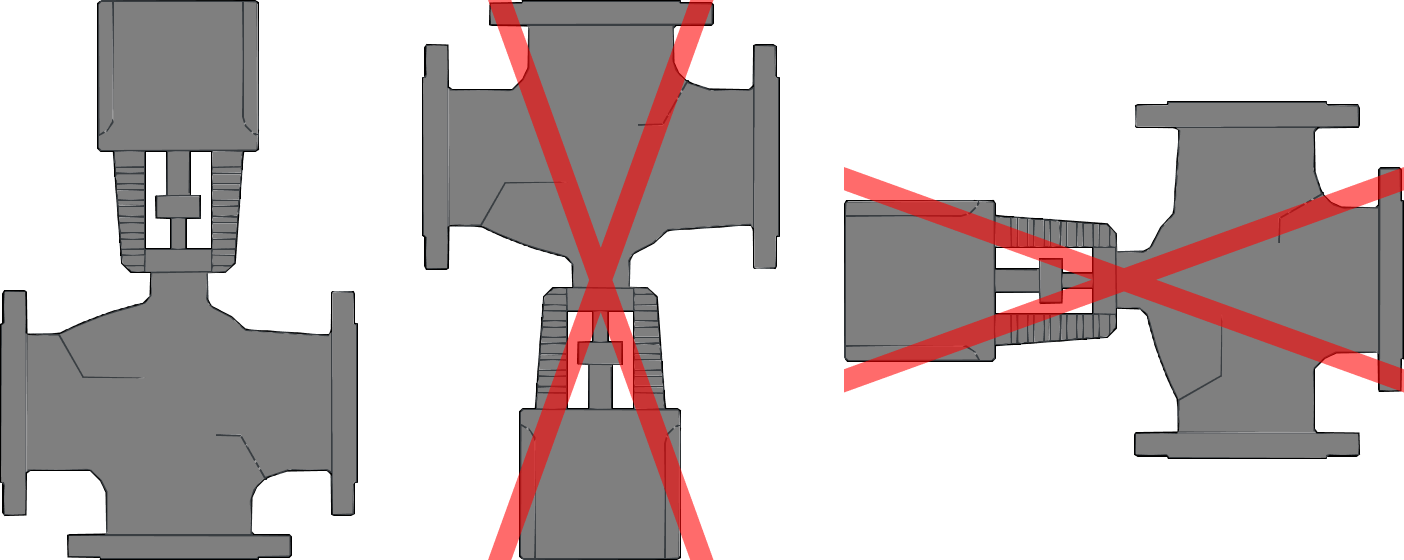

Монтажные положения
Клапаны устанавливаются только на горизонтальном участке трубопровода электроприводом вверх.
Схемы подключения трехходового клапана

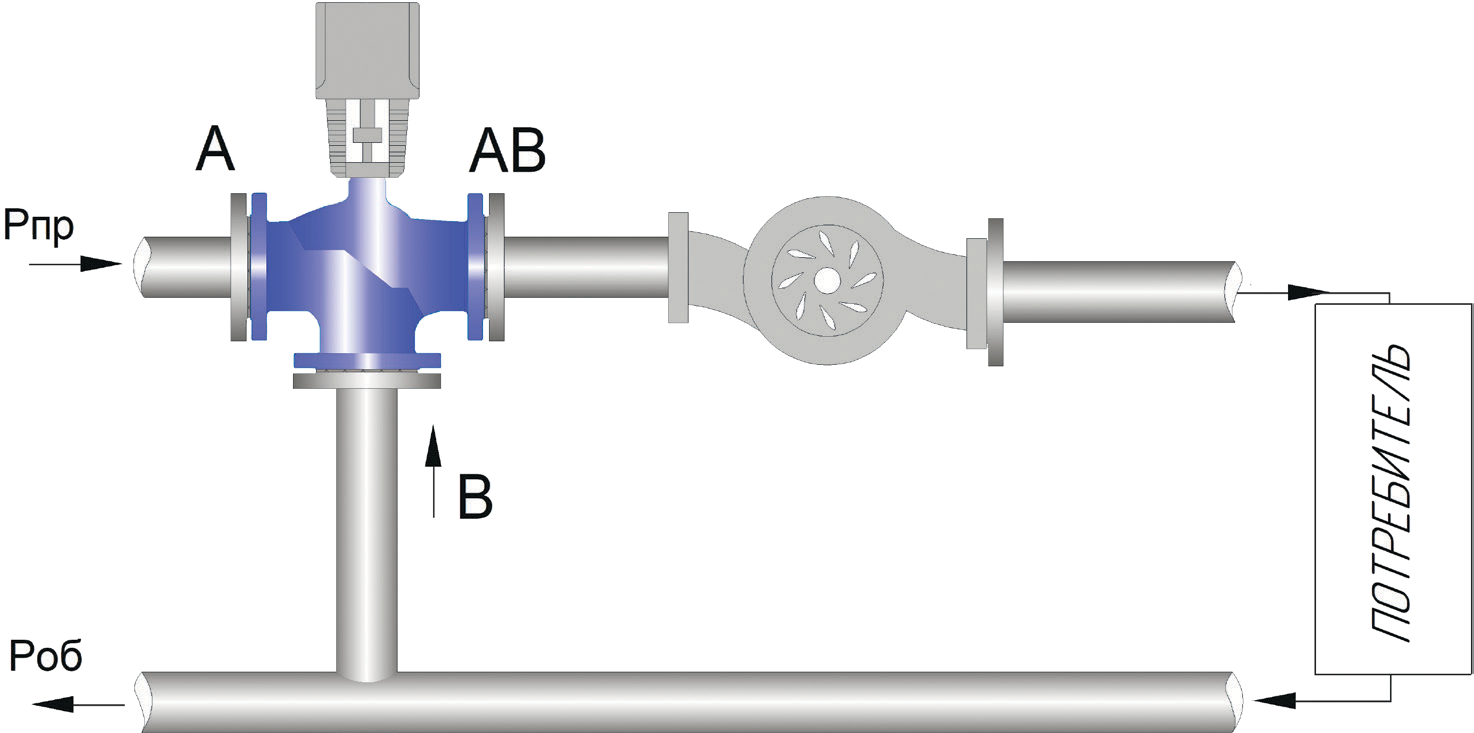

Сместительный

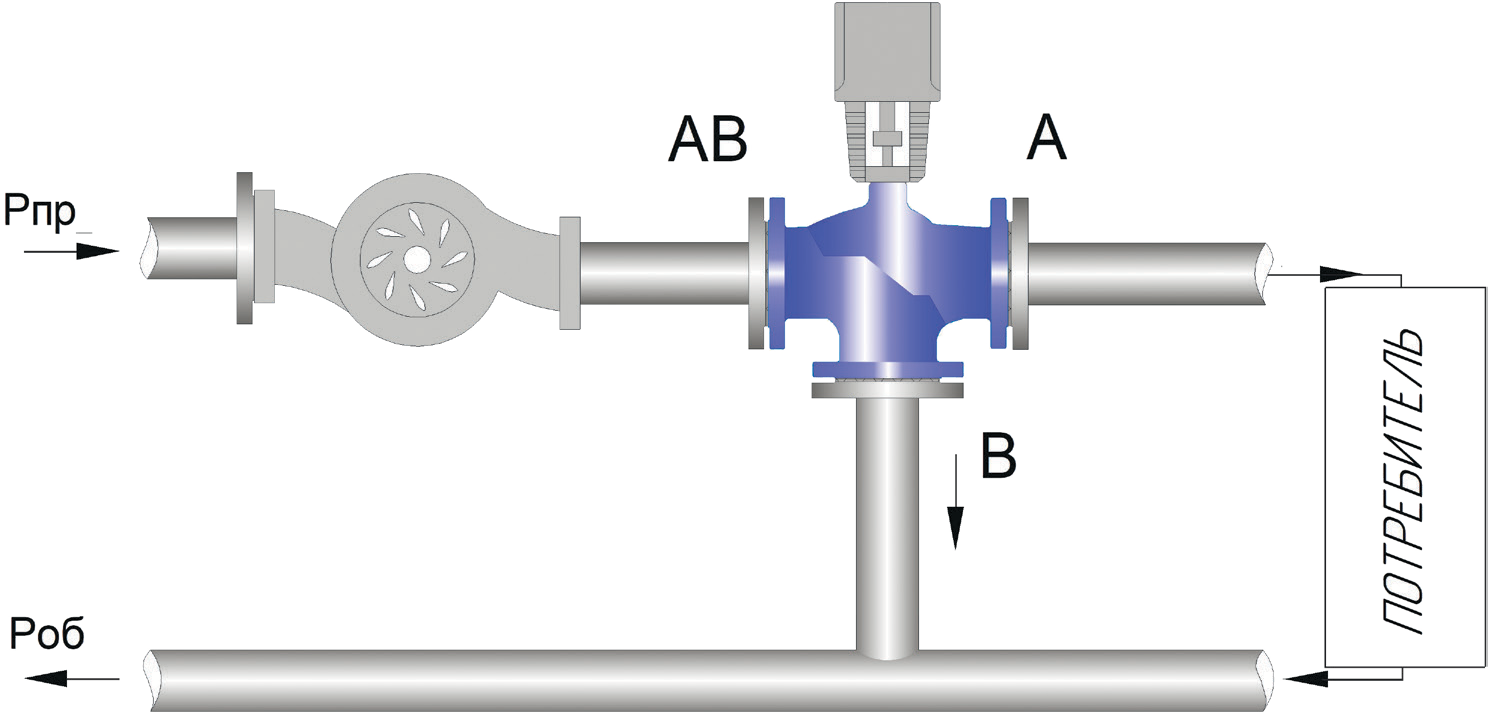

Разделительный (распределительный)
Рпр – давление потока среды на подающем трубопроводе
Роб – давление потока среды на обратном трубопроводе
| Максимально допустимый перепад давления на клапанах ЗРК* | |||||||||||||||||
| Тип ЭИМ | Номинальный диаметр DN, мм | ||||||||||||||||
| 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 | 400 | ||
| Regada | ST MINI | 1,6 | 1,3 | 1 | 0,8 | 0,7 | 0,6 | – | – | – | – | – | – | – | – | – | – |
| ST0 | – | – | – | – | 1,6 | 1,4 | 1 | 0,8 | 0,5 | – | – | – | – | – | – | – | |
| ST0.1 | – | – | – | – | – | – | 1,6 | 1,2 | 0,8 | 0,4 | – | – | – | – | – | – | |
| ST1 | – | – | – | – | – | – | – | 1,6 | 1,2 | 0,8 | 0,5 |
– |
– | – | – | – | |
| ST2 | – | – | – | – | – | – | – | – | – | – | 1,6 | 1,4 |
1,2 |
0,9 | 0,75 | 0,55 | |
| MT | – | – | – | – | – | – | – | – | – | – | – | – | 1,6 | 1,2 | 0,9 | 0,75 | |
| МИЭП | 1600 | 1,6 | 1,6 | 1,4 | 1,1 | 0,9 | 0,8 | – | – | – | – | – | – | – | – | – | – |
| 2700 | – | – | – | 1,6 | 1,3 | 1,1 | 0,8 | – | – | – | – | – | – | – | – | – | |
| 4000 | – | – | – | – | 1,6 | 1,4 | 1 | 0,8 | 0,5 | – | – | – | – | – | – | – | |
| 10000 | – | – | – | – | – | – | – | 1,6 | 1,2 | 0,8 | 0,5 | – | – | – | – | – | |
| THK | 1500 | 1,6 | 1,6 | 1,4 | 1,1 | 0,9 | 0,8 | – | – | – | – | – | – | – | – | – | – |
| 2500 | – | – | – | 1,6 | 1,3 | 1,1 | 0,8 | – | – | – | – | – | – | – | – | – | |
| 4000 | – | – | – | – | 1,6 | 1,4 | 1 | 0,8 | 0,5 | – | – | – | – | – | – | – | |
| 5000 | – | – | – | – | – | 1,6 | 1,4 | 1,1 | 0,8 | 0,5 | – | – | – | – | – | – | |
| 25000 | – | – | – | – | – | – | – | – | – | – | 1,6 | 1,4 | 1,2 | 0,9 | 0,75 | 0,55 | |
| LEA | 1200 | 1,6 | 1,4 | 1,2 | 0,9 | 0,8 | 0,7 | – | – | – | – | – | – | – | – | – | – |
| 2500 | – | – | – | 1,6 | 1,3 | 1,1 | 0,8 | – | – | – | – | – | – | – | – | – | |
| 4000 | – | – | – | – | 1,6 | 1,4 | 1 | 0,8 | 0,5 | – | – | – | – | – | – | – | |
| 10000 | – | – | – | – | – | – | – | 1,6 | 1,2 | 0,8 | 0,5 | – | – | – | – | – | |
| 16000 | – | – | – | – | – | – | – | – | 1,6 | 1,4 | 1 | 0,8 | 0,5 | – | – | – | |
| 26000 | – | – | – | – | – | – | – | – | – | – | 1,6 | 1,4 | 1,2 | 0,9 | 0,75 |
0,55 |
|
* в зависимости от исполнения электропривода.
| Габаритные и присоединительные размеры и масса ТРК | |||||||||||||||
|
DN, |
PN, |
D1, мм |
D2, мм |
D3, мм |
L, мм | n | d, мм | H, мм | Масса max, кг | ||||||
| Regada | МИЭП-1 | THK | LEA | Regada | МИЭП-1 | THK | LEA | ||||||||
| 15 | 1,6 | 46 | 65 | 95 | 130 | 4 | 14 | 410 | 410 | 420 | 460 | 7 | 6 | 6 | 7 |
| 20 | 56 | 75 | 105 | 140 | 420 | 420 | 430 | 470 | 9 | 8 | 8 | 9 | |||
| 25 | 65 | 85 | 115 | 165 | 465 | 465 | 475 | 515 | 9 | 9 | 9 | 10 | |||
| 32 | 76 | 100 | 140 | 180 | 18 | 480 | 480 | 490 | 530 | 13 | 13 | 13 | 14 | ||
| 40 | 85 | 110 | 150 | 200 | 500 | 500 | 510 | 540 | 15 | 15 | 15 | 16 | |||
| 50 | 99 | 125 | 165 | 230 | 510 | 510 | 520 | 550 | 17 | 17 | 17 | 18 | |||
| 65 | 120 | 145 | 185 | 290 | 8 | 570 | 570 | 580 | 560 | 32 | 32 | 33 | 34 | ||
| 80 | 135 | 160 | 200 | 310 | 590 | 590 | 600 | 630 | 34 | 34 | 34 | 35 | |||
| 100 | 156 | 180 | 220 | 350 | 620 | 620 | 630 | 670 | 43 | 43 | 43 | 35 | |||
| 125 | 185 | 210 | 250 | 400 | 760 | – | 950 | 1100 | 70 | – | 75 | 72 | |||
| 150 | 211 | 240 | 285 | 480 | 22 | 780 | – | 1000 | 1200 | 110 | – | 85 | 90 | ||
| 200 | 266 | 295 | 340 | 495 | 12 | 800 | – | 1100 | 1250 | 170 | – | 116 | 120 | ||
| 250 | 320 | 355 | 405 | 622 | 26 | * | – | 1200 | 1300 | * | – | 182 | 185 | ||
| 300 | 370 | 410 | 460 | 698 | * | – | 1300 | 1350 | * | – | 256 | 260 | |||
| 350 | 430 | 470 | 520 | 787 | 16 | * | – | 1350 | 1400 | * | – | 407 | 410 | ||
| 400 | 480 | 525 | 580 | 914 | 30 | * | – | 1450 | 1500 | * | – | 525 | 530 | ||
