Смесительный трёхходовой клапан имеет два входа и один выход. Применяется для качественного регулирования в системах отопления и вентиляции за счёт смешения двух потоков теплоносителя с различной температурой.

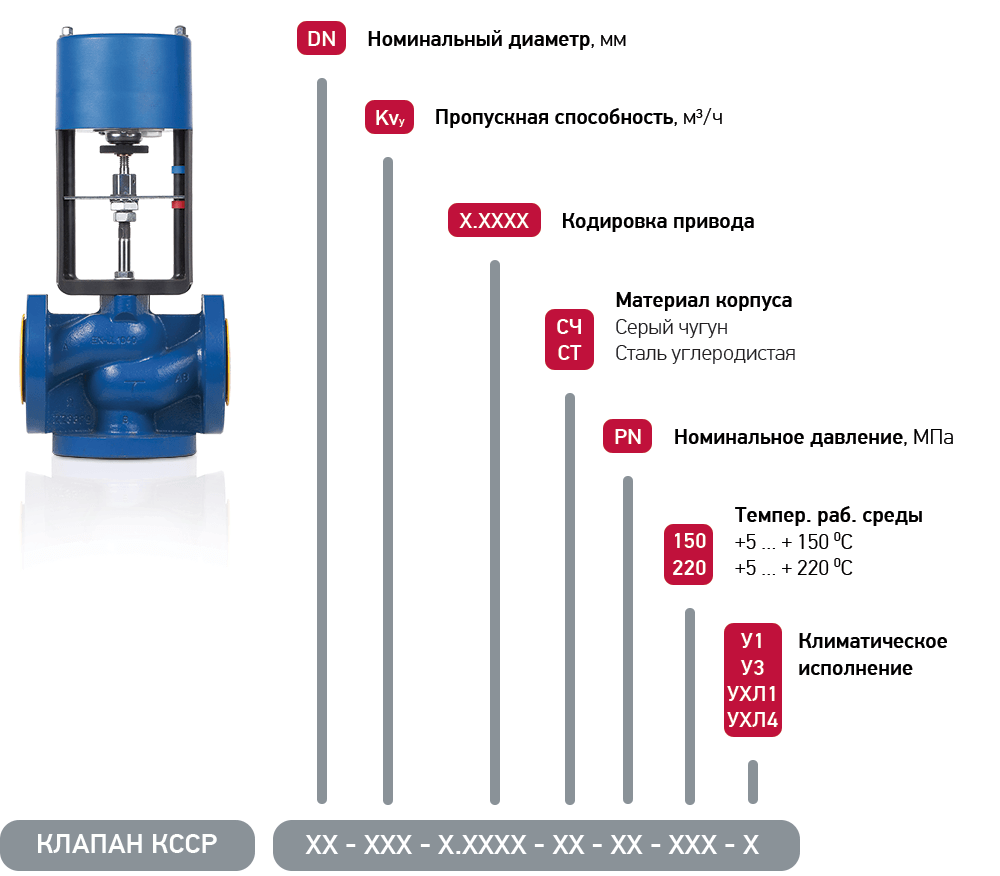

Расшифровка маркировки клапанов КССР
Пример расшифровки маркировки клапана КССР
КЛАПАН КССР 50-25-1.1100-СЧ-1,6-150-У1
Клапан трехходовой КССР, диаметр — 50 мм, Kvy = 25 м3/ч, привод Regada ST MINI 472.0-0NFAC/00, материал корпуса — серый чугун, максимальное давление не более 1,6 МПа (16 атм), t среды — не более 150° С, климатическое исполнение — У1.

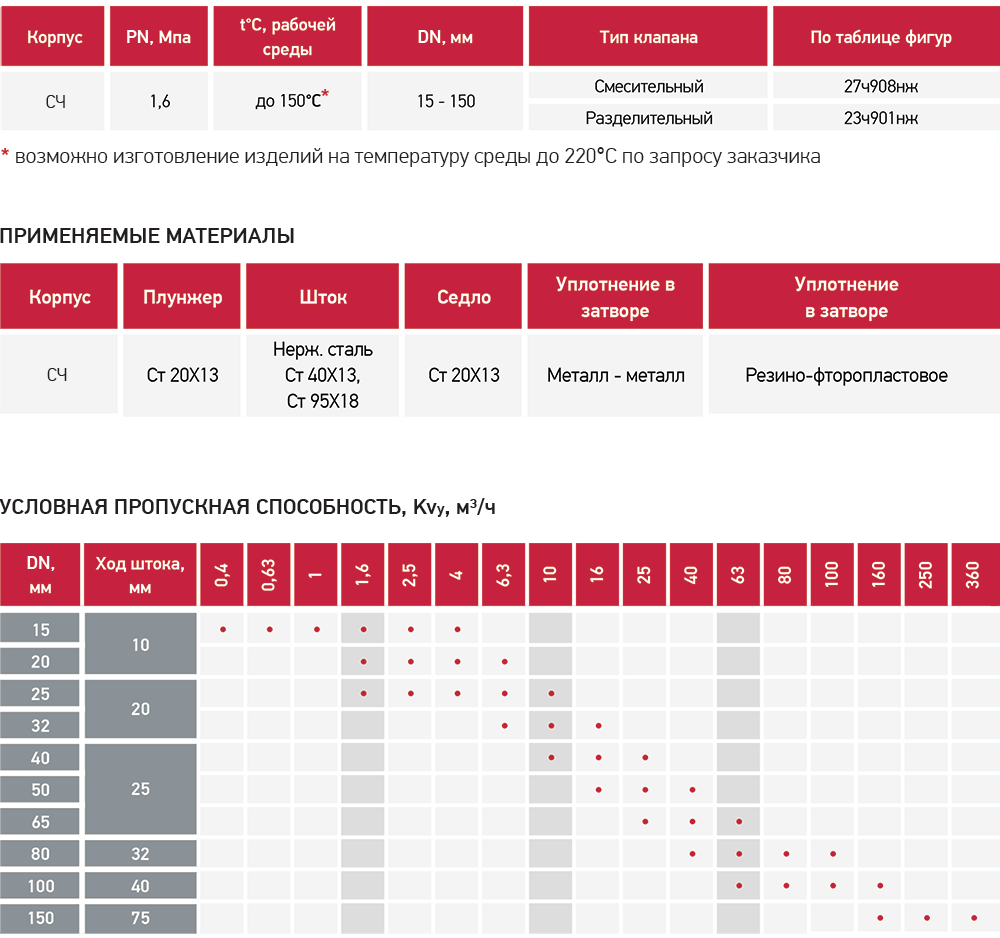

Технические характеристики

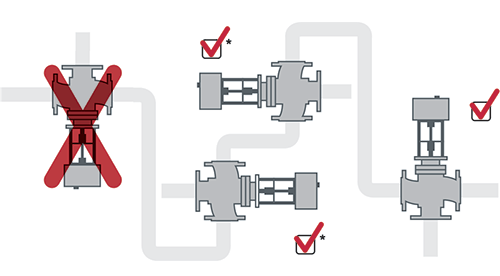

Размещение на трубопроводе
Допускается установка клапана на вертикальный или горизонтальный трубопровод (установка приводом вниз не рекомендуется).
* Расположение на вертикальном трубопроводе клапана c DN ≥ 100 не рекомендовано. При таком расположении, требуется установка опорных стоек под привод.
Применяемые приводы

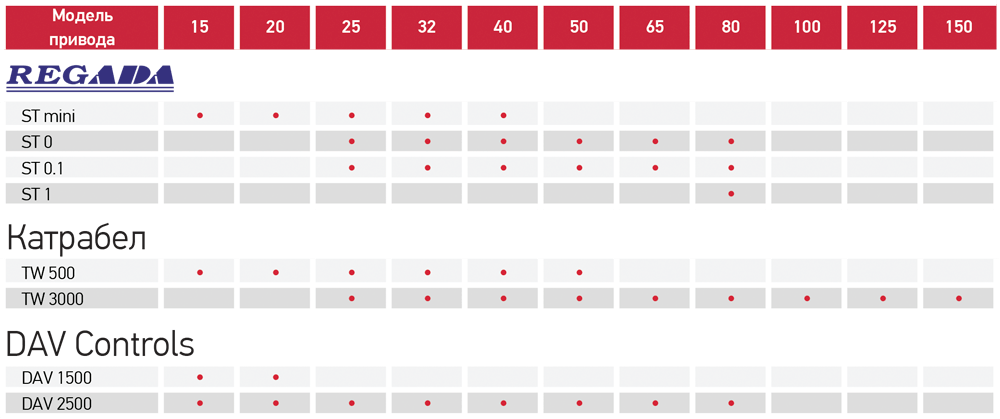

Применяемость стандартных электроприводов для клапанов (Dn,мм)

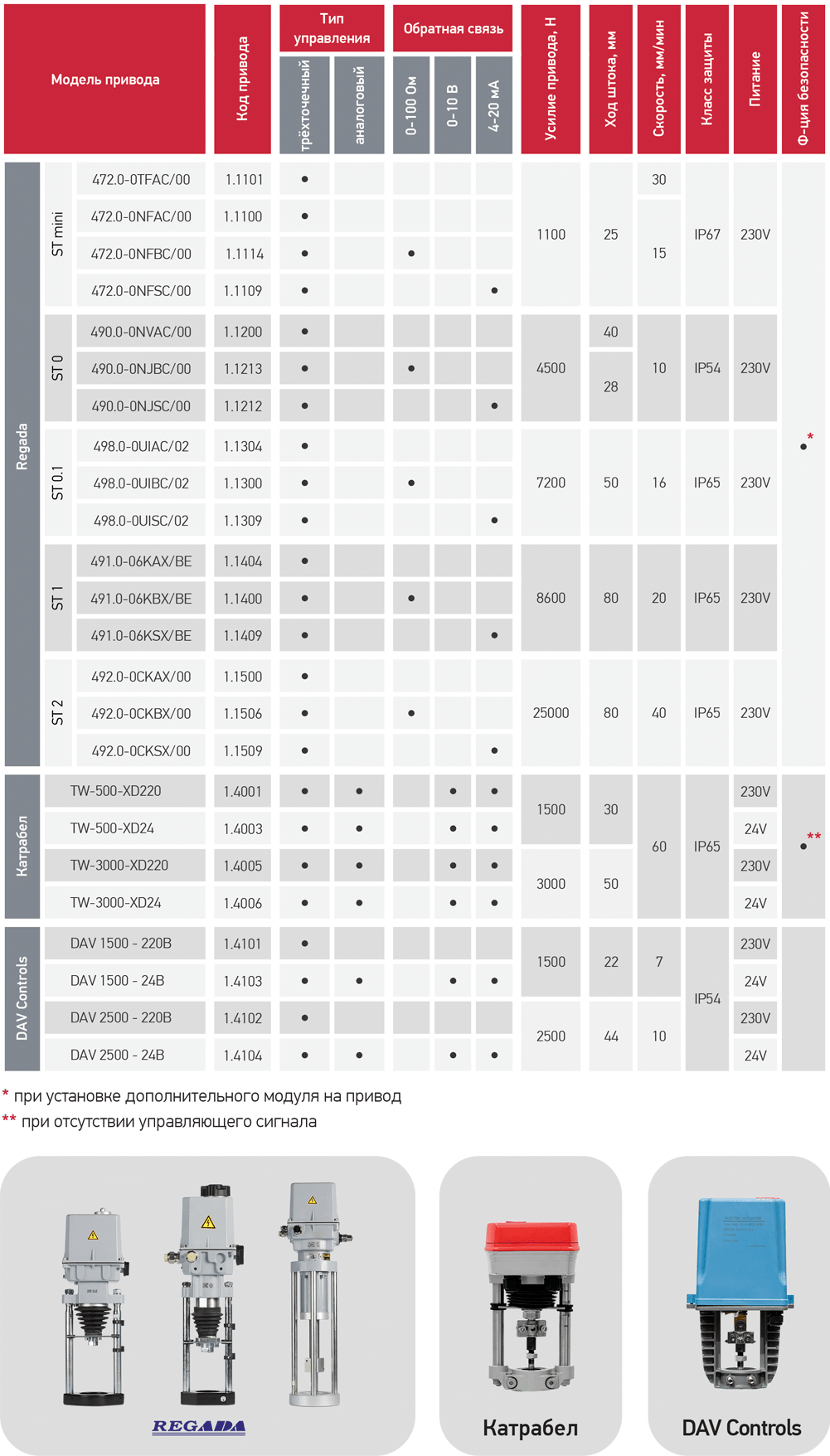

Характеристики стандартных приводов
Другие исполнения приводов – по запросу клиента
Масса и габариты:
* массо-габаритные размеры DN100-150 по запросу.
