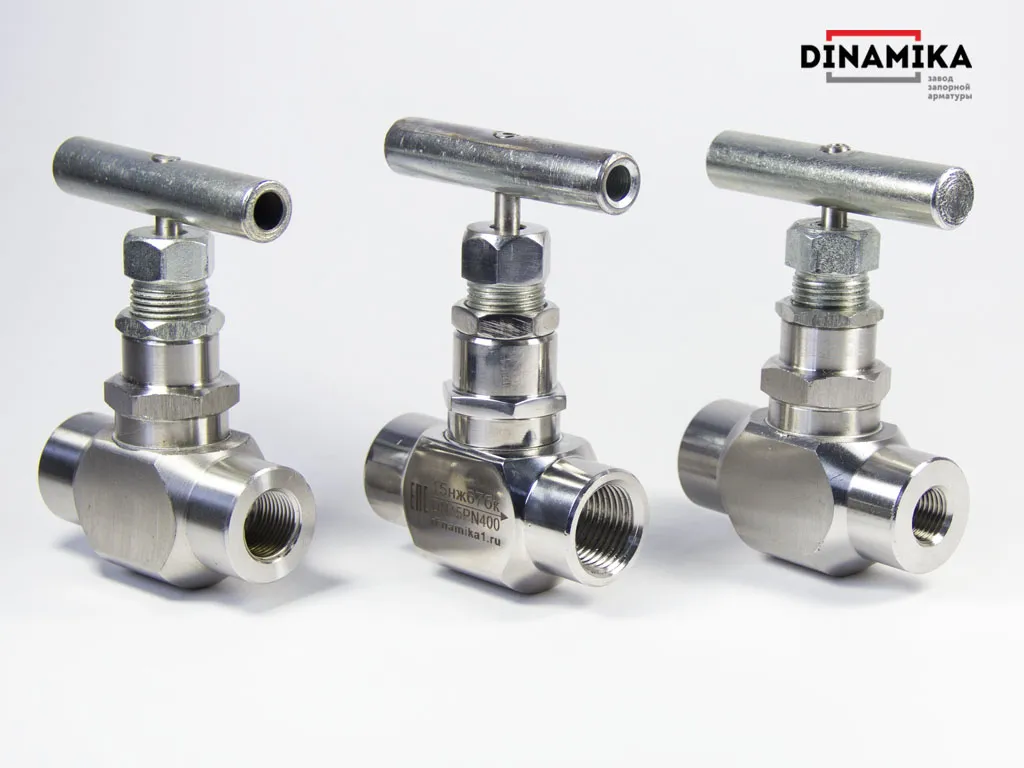

15нж67бк Клапан (Вентиль)
Коррозиестойкие игольчатые клапаны 15нж67бк применяются в качестве запорных устройств на линиях контрольных участков трубопроводов, а также на воздуховодах, газопроводах различного промышленного назначения, в нефтепромысловой отрасли.
На примере 15нж67бк Ду15 представляем преимущества игольчатого вентиля этой серии:
- Материалы изготовления Российские — горячекатаный металлопрокат стали ст.12Х18Н10Т, что позволяет использовать запорный вентиль в условиях по УХЛ ГОСТ 15150-69.

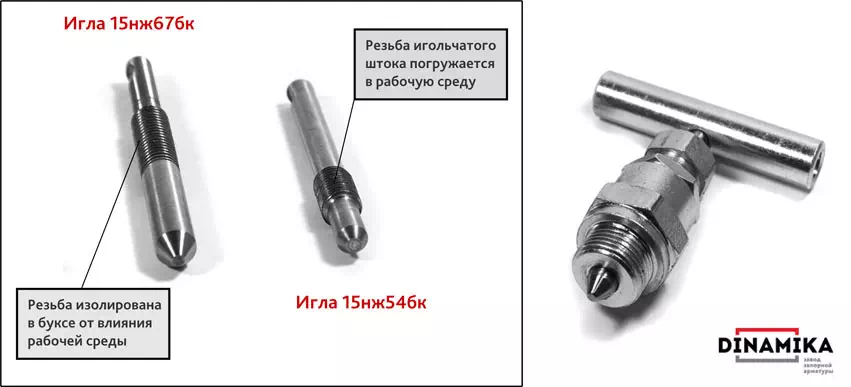

- Конструкция более надёжнее в долгосрочной эксплуатации, в составе больше деталей которые обеспечивают лучшую герметичность и предохраняют от влияния агрессивных сред резьбу управляющего штока-иглы.
- Сечение в затворе 6 мм, в отличии от 4 миллиметрового прохода клапанов 54бк.
Все наши вентили муфтовые 15нж67бк проходят обязательные предпродажные испытания на герметичность, поэтому Вы можете не сомневаться в их безупречном качестве.
Цена 15нж67бк
Для нержавеющих клапанов цена всегда гораздо выше, чем для продукции из углеродистых сплавов стали, это объясняется себестоимостью сырья, из которого изготавливается арматура.
Цена 15нж67бк в муфтовом исполнении по специальному предложению
| Наименование | Ду (мм) |
Ру (кг/см 2) |
Входной патрубок | Выходной патрубок | Цена |
| 15нж67бк Rc ¼ | 15 | 160 | Муфта | Муфта | по запросу |
| 15нж67бк G ¼ | |||||
| 15нж67бк Rc ½ | |||||
| 15нж67бк G ½ | |||||
| Цена по запросу | |||||
Компания Динамика предлагает коррозиестойкие муфтовые игольчатые клапаны, которые:
- Соответствуют высокими характеристикам надежности и герметичности — класс«А»
- Устойчивые к высокому давлению и температурным перепадам.
- Срок службы игольчатых клапанов 15нж67бк — 10 лет при соблюдении правил эксплуатации.
- Мы гарантируем работу наших запорных клапанов в течение 1,5 лет (при максимальной наработке не более 8000 циклов за 12 тыс. часов).
Конструкция 15нж67бк
Конструкция 15нж67бк разборная и состоит из двух основные частей корпуса и сборной кран буксы с иглой — штоком и уплотнениями.
Основные конструктивные особенности клапана:
- Игла конусного типа;
- Уплотнение в седле металл / металл;
- По умолчанию уплотнение штока кран буксы пластичный терморасширенный графит, но по желанию заказчика возможна установка уплотнений из фторопласта.
- Проходное сечение в корпусе клапана 6 мм.
Всё сырьё для производства закупается у проверенных Российских производителей металлопроката.

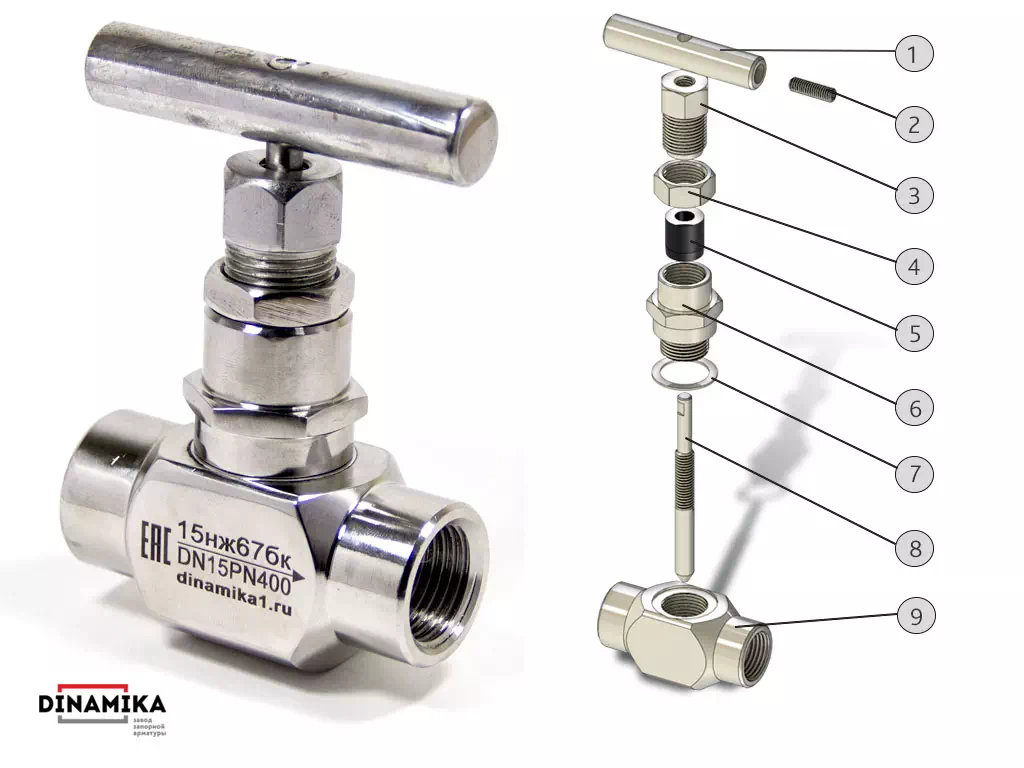

| Материалы клапана 15нж67бк | ||
| № | Наименование детали | Материал исполнения |
| 1 | Ручка | Ст.35 |
| 2 | Установочный винт | |
| 3 | Штуцер уплотнения | Ст. 09Г2С |
| 4 | Зажимная гайка | |
| 5 | Уплотнение | Кольцо ТРГ (ПС1) или фторопласт (ф4) |
| 6 | Штуцер | Ст. 12Х18Н10Т |
| 7 | Шайба герметизирующая | Медь М3 |
| 8 | Шток — игла | Ст. 12Х18Н10Т |
| 9 | Корпус | Ст. 12Х18Н10Т |
| Внутренние резьбы муфтового 15нж67бк | ||||||||
|---|---|---|---|---|---|---|---|---|
| Ру (МПа) | Ду (мм) | Резьба внутренняя | Размеры и вес | |||||
| М | Rc | G | NPT | Строй длина (мм) | Высота (мм) | Вес не более, (кг) | ||
| 16, 25, 40 | 6 | — | 1/4 | 1/4 | 1/4 | 68 | 100 | 0,55 |
| 10 | — | 3/8 | 3/8 | 3/8 | ||||
| 15 | 20*1,5; 22*1,5 | 1/2 | 1/2 | 1/2 | ||||
| 20 | — | 3/4 | 3/4 | 3/4 | 85 | 109 | 0,97 | |
| 25 | — | 1 | 1 | 1 | 100 | 137 | 1,6 | |
Резьбовое муфтовое присоединение клапанов 15нж67бк может быть выполнено по желанию заказчика, на складе готовой продукции резервируется постоянный запас представленных запорных вентилей.
Характеристики клапана 15нж67бк
Основная отличительная характеристика — исполнение из коррозиестойкого жаропрочного горячекатаного металлопроката стали ст.12Х18Н10Т, что позволяет использовать запорный вентиль на трубопроводном оборудовании с агрессивными средами и повышенной температурой.
Технические характеристики 15нж67бк клапана, изготовленно согласно ТУ 3742-001-27844275-2014:
- Герметичность по ГОСТ Р 54808 – 2011 класс «А»;
- Нержавеющий затвор игольчатый конусной конфигурации с сечением в седле 6 мм.
- Уплотнения штока кольца из терморасширеного графита (ТРГ).
- Условный проход: Ду6; 10; 15; мм; (Ду20, 25 изготавливаются по индивидуальному согласованию).
- Условное давление: Ру 160; 250; 400 кг/см².
- Климатическое исполнение: УХЛ, t° окружающей среды от -60°С до +60°С.
- Рабочая t° среды: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси, от -60°С до +425°С, как неагрессивные к деталям клапана, так и с повышенной агрессивностью.
- Антикоррозионное покрытие: отсутствует – клапан нержавеющий изначально.
Характеристики могут быть расширены по специальному заказу изделия из стали с молибденом.
Все наши муфтовые вентили 15нж67бк проходят обязательные предпродажные испытания на герметичность, поэтому Вы можете не сомневаться в их безупречном качестве.
