Клапаны 15нж6бк (15с6бк, 15лс6бк)

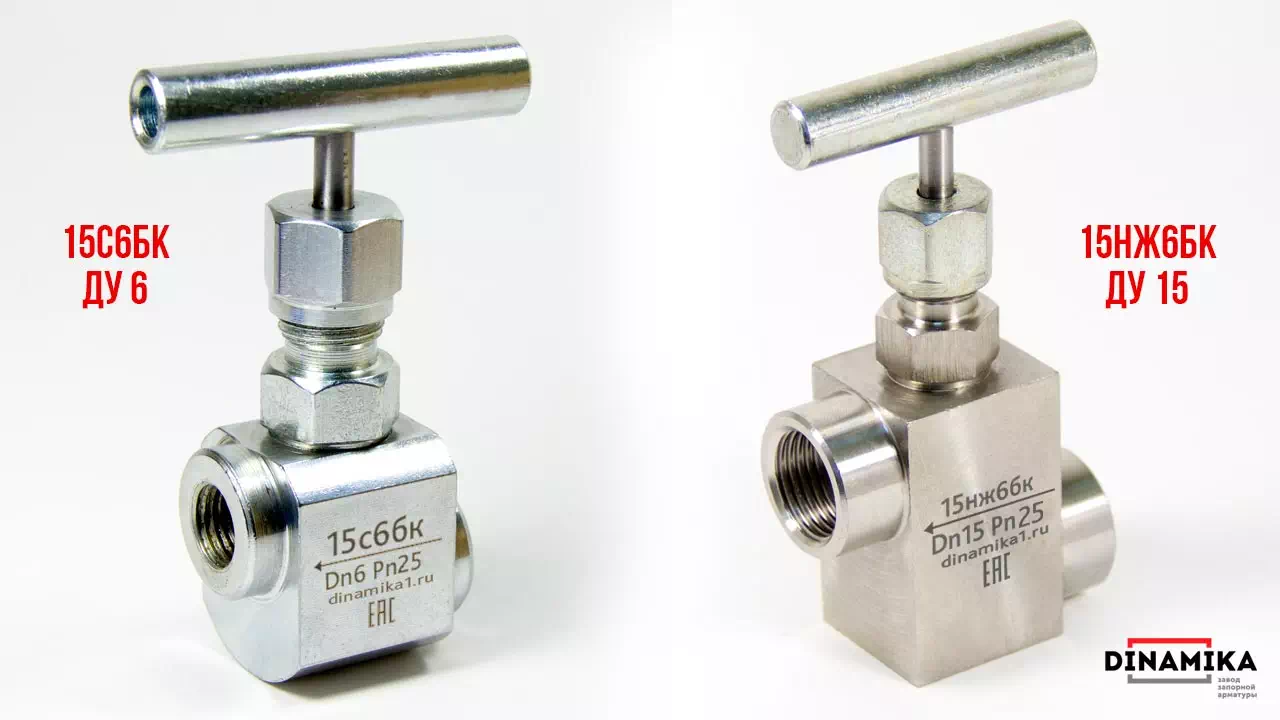

15нж6бк (15с6бк, 15лс6бк) — клапаны игольчатого типа относятся к запорной арматуре промышленного применения на трубопроводных линиях технологических процессов различных производств. Из массы игольчатых вентилей отличаются особенностью, является не прямоточным, конструкция патрубков ассиметричная и в стандартном исполнении только c муфтовыми резьбовыми присоединениям ½ и ¼. Изготавливаются из сырья Российских поставщиков из углеродистой и нержавеющей конструкционной горячекатаной стали, производителем присвоен гидро-испытаниями высокий класс герметичности. Уплотнения в игольчатом затворе — металл по металлу, это позволяет эксплуатацию клапана в условиях с высокотемпературными агрессивными и разнородными средами под давлением до 25 кг/см2. На фото ниже представлены нержавеющий клапан 15нж6бк и 15с6бк вентиль из стали марки ст.20 с обработкой методом гальваники.
Конструкция изделия разборная с уплотнением шток-иглы кольцами из терморасширенного графита, в уплотнении может также применятся фторопласт для температур до +200°С по желанию заказчика. Монтаж однонаправленный по стрелке на корпусе, рабочая среда подаётся под иглу под давлением не более 2,5 МПа.

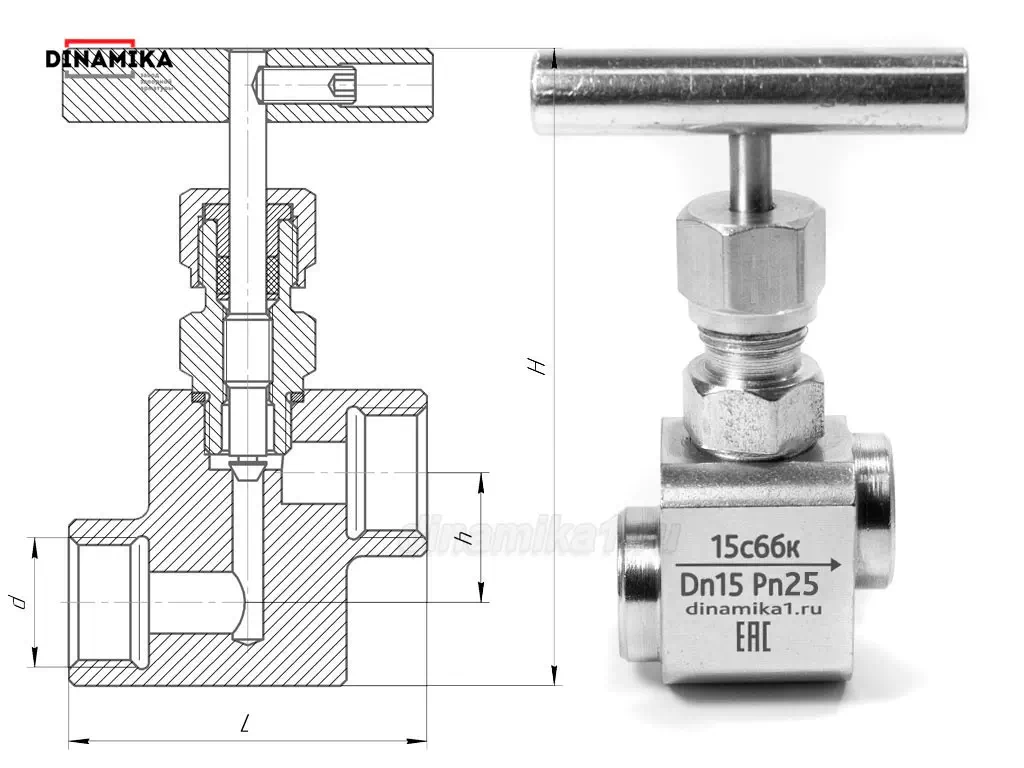

Номенклатура 15нж6бк, 15с(лс)6бк размеры, резьба, вес
Номенклатура, размеры, вес 15нж6бк, 15с6бк
| Обозначение запорного клапана | Исполнение по ГОСТ 15150-69 | Материал основных деталей | Ру (МПа) | Резьба внутренняя, d | Размеры и вес | ||||||
| G | L (мм) | H (мм) | h (мм) | Вес не более, (кг) | |||||||
| 15с6бк Ду6 | У1 | Ст.20 | 2,5 | 1/4 | 40 | 91,5 | 11,5 | 0,5 | |||
| 15лс6бк Ду6 | ХЛ1 | Ст.09Г2С | |||||||||
| 15нж6бк Ду6 | УХЛ | Ст. 12х18н10т | |||||||||
| 15с6бк Ду15 | У1 | Ст.20 | 2,5 | 1/2 | 58 | 102,5 | 21 | 0,6 | |||
| 15лс6бк Ду15 | ХЛ1 | Ст.09Г2С | |||||||||
| 15нж6бк Ду15 | УХЛ | Ст. 12х18н10т | |||||||||
Материалы 15нж6бк, 15с6бк, 15лс6бк
В изделиях используется сырье Российских поставщиков металлопроката, проходт входной контроль.
Основные детали конструкции клапанов серии 6бк и материалы исполнения
| Обозначение | 15с6бк | 15лс6бк | 15нж6бк |
| Исполнение по ГОСТ 15150-69 | У1 | ХЛ1 | УХЛ |
| Корпус | Сталь 20, Ст35 | Ст. 09Г2С | Ст.12х18н10т |
| Уплотнение штока | ТРГ или фторопласт (Ф4) | ||
| Штуцер корпуса | Сталь 20, Ст35 | Ст. 09Г2С | Ст.12х18н10т |
| Шток-игла (затвор) | Сталь 40Х13 | Ст.12х18н10т | |
| Ручка | Сталь 20 | ||
15нж6бк характеристики
Характеристики клапанов серии «6бк» зависят от варианта исполнения по материалам деталей:
Таблица характеристик 15нж6бк, 15лс6бк, 15с6бк
| Изготовление и поставка | ТУ 3742-001-27844275-2014 | |||
| Серия клапанов в исполнении | Стальные 15с6бк | Хладостойкие 15лс6бк | Коррозиестойкие 15нж6бк | |
| Материалы основных корпусных деталей | Углеродистая сталь ст. 20 | Легированная сталь ст. 09Г2С | Нержавеющая сталь ст. 12Х18Н10Т | |
| Давление Ру (кг/см²) | До 25 | |||
| Условный проход, Ду (мм) | 6, 15 | |||
| Герметичность по ГОСТ Р 54808-2011 | Класс «А» | |||
| Проходное сечение в затворе | составляет 4мм; | |||
| Климатическое исполнение по ГОСТ 15150-69 | У1 от -40°С до +40°С | ХЛ1 от -60°С до +40°С | УХЛ от -60°С до +60°С | |
| Рабочие среды | Неагрессивные: воздух, вода, пар, газ, углеводороды их жидкие и газовые смеси | Воздух, вода, пар, газ, углеводороды, слабоагрессивные кислоты, щёлочи, соляные смеси | ||
| t° среды | от -40°С до +200°С с фторопластовым уплотнением и от -40°С до +425°С с уплотнением ТРГ | от -60°С до +425°С | ||
| Антикоррозионное покрытие | гальваника | гальваника | Не требуется | |
| Гарантия | 1,5 года, 750 циклов | |||
