Клапаны обратные TСV

Клапан обратный TСV является видом защитной трубопроводной арматуры.

Клапан предназначен для предотвращения потока воды или пара в обратном направлении.

Применяется в системах централизованного теплоснабжения для негорючих, взрывобезопасных, нетоксичных жидких и газообразных сред, в том числе воды, пара и растворы гликоля.

В зависимости от размера заказа предоставляются скидки

Цена по запросу

Оставить заявку Купить в один клик

Описание

Конструкция клапана обратного включает следующие элементы:

01 корпус клапана

1.1 кольцо

02 крышка

03 золотник

04 шток

05 пружина

06 прокладка

Основные технические характеристики обратных клапанов TСV

НАИМЕНОВАНИЕ ПАРАМЕТРОВ, ЕДИНИЦЫ ИЗМЕРЕНИЯ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр, DN, мм	15	20	25	32	40	50	65	80	100
Максимальная условная пропускная способность Kvs, м³/час	5,6	7,8	12,8	19,8	28,4	46,6	77,5	108	169
Герметичность затвора, см³/мин	0,013	0,018	0,022	0,028	0,036	0,045	0,06	0,072	0,09
Рабочее давление PN, бар (МПа)	16 (1,6)
Тип присоединения	фланцевый
Рабочая среда	вода, пар, этиленгликоль и пропиленгликоль (концентрация до 65%)
Температура рабочей среды Т, °С	+5…+300
Материалы:корпус	серый чугун
шток, золотник, кольцо корпуса	нержавеющая сталь 20Х13
прокладка	металонаполненный графит

Маркировка и пример заказа обратного клапана TCV

TCV-X1-X2-X3-X4
где:
TCV – Условное обозначение обратного клапана;
X1 – Условный диаметр DN;
X2 – Рабочее давление и материал корпуса (давление 16 бар, корпус из серого чугуна указывается – 16сч) ;
X3 – Материал изготовления запорного узла (нержавеющая сталь 20Х13 указывается – 1) ;
X4 – Наличие пружины золотника (при наличии указывается -S).

ПРИМЕР ЗАКАЗА:

Клапан обратный фланцевый с номинальным диаметром 40 мм с рабочим давлением 1,6 МПа, корпус из серого чугуна, запорный узел из нержавеющей стали 20Х13 с пружиной золотника
TСV-40-16сч-1-S

Монтажные положения обратного клапана TCV.

Клапаны устанавливаются на горизонтальных участках трубопроводов крышкой вверх с направлением среды соответствующем направлению стрелки на корпусе.

Прямолинейные участки до и после клапана не требуются.

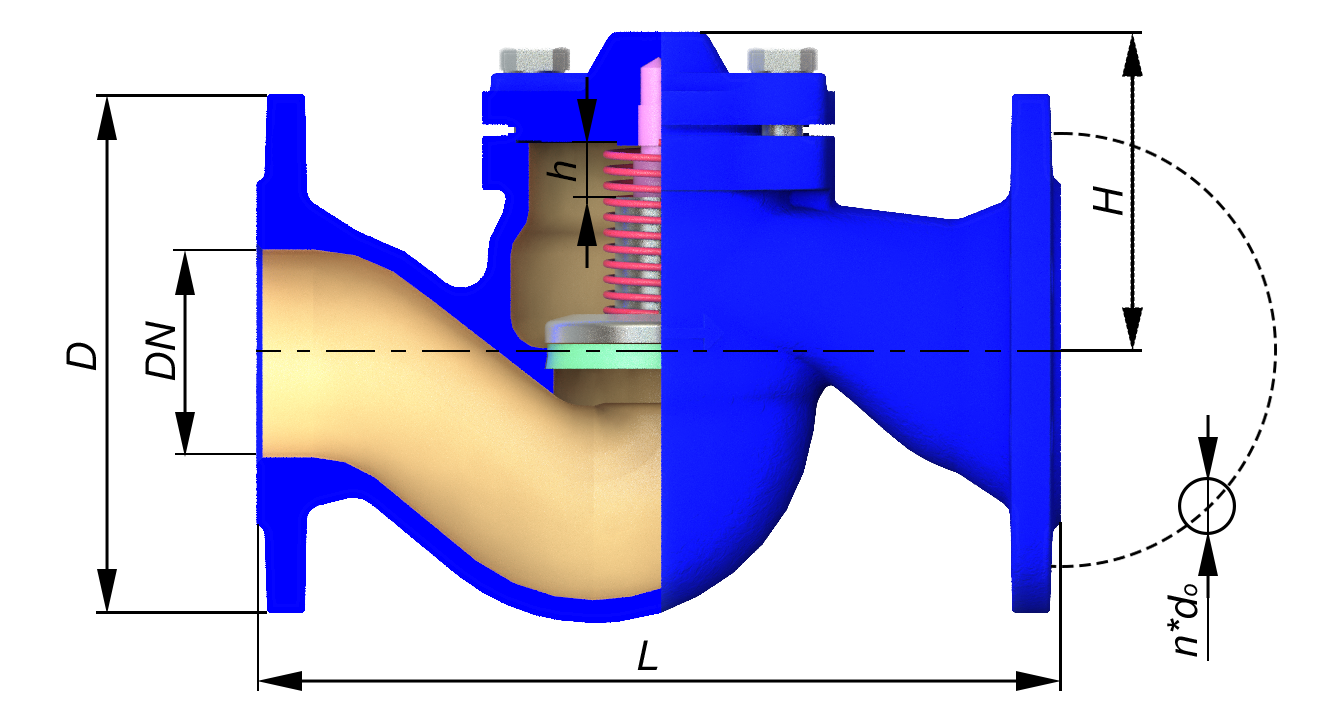

Габаритные размеры и масса обратных клапанов TCV

НАИМЕНОВАНИЕ ПАРАМЕТРОВ	ЗНАЧЕНИЯ ПАРАМЕТРОВ
Условный диаметр DN, мм	15	20	25	32	40	50	65	80	100
Диаметр D, мм	95	105	115	140	150	165	185	200	220
Длина L, мм	130	150	160	180	200	230	290	310	350
Высота Н, мм	56	56	67	76	89	96	104	124	161
Ход h, мм	5	5	8	8	11	14	17	21	25
Количество и диаметрприсоединительных отв. n*d₀	4*14	4*14	4*14	4*19	4*19	4*19	4*19	8*19	8*19
Масса, кг, не более	2,6	3,0	4,2	5,7	7,6	9,7	13,8	19,2	27,6
