Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей седельного регулирующего клапана ВКСР:
| Деталь: |
Материалы: |
| Корпус |
серый чугун СЧ (JL1040) |
| Крышка корпуса |
сталь 40Х (DN15-50)сталь 40Х13 (DN65-150)сталь 20, сталь 20Х13 (DN200-300) |
| Седло, тарелка (поршень), плунжер, шток |
сталь 40Х13 |
| Уплотнение штока |
EPDM |
| Направляющие штока |
PTFE |
| Уплотнение в затворе |
EPDM или PTFE (DN15, Kvу 0,63-4,0; DN20-50)PTFE (DN65-300)«металл по металлу» (DN15, Kvу 0,25-0,4 |
| Драгоценные металлы |
не содержит |
Клапан запорно-регулирующий односедельный комплектуется электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220 В, 50 Гц или 24В постоянного или переменного тока (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с трехпозиционным управлением,~220 В, 50 Гц, с датчиком положения с токовым сигналом 4-20 мА;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с универсальным управлением (аналоговым и трехпозиционным (беспотенциальный контакт или открытый коллектор)), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (при попадании питающего напряжения электропривод устанавливает шток клапана в заданное положение «открыт» или «закрыт»);
- с встроенным контроллером с резервным источником питания (встроенный источник резервного питания позволяет продолжить процесс регулирования или установить шток клапана в заданное положение («открыт» или «закрыт») при пропадании сетевого питания).
Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Подобрать двухходовой cедельный регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Технические характеристики седельного регулирующего клапана ВКСР
|
Наименование параметров
|
Значение параметров
|
| Номинальный диаметр DN, мм |
15*
|
15
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
Номинальное давление PN, МПа
|
1,6
|
1,6
|
| Условная пропускная способность Кvy, м³/ч** |
0,25
0,4
|
0,63
1
1,6
2,5
4
|
1,6
2,5
4
6,3
|
2,5
4
6,3
10
|
6,3
10
16
|
10
16
25
|
10
16
25
32
40
|
25
40
63
|
40
63
100
|
63
100
125
160
|
100
125 160
200
250
|
100
160
200
250
300
|
250
300
360
450
630
|
400
630
800
1000
|
1000
1250
1600
|
| Пропускная характеристика |
линейная
|
| Условный ход штока, мм |
10
|
14
|
14
|
20
|
20
|
20
|
20
|
20
|
20
|
20
|
40
|
40
|
50
|
80
|
80
|
Разгружен по давлению
|
Нет |
Да |
| Относительная протечка, % от Kvy, не более |
0,01
|
|
Максимальный перепад давления на клапане, закрываемый ЭИМ, МПа***
|
ВЭП-ХХХ-700 |
1,6
|
1,6
|
1,0
|
0,7
|
|
|
|
|
|
|
|
|
|
|
|
| ВЭП-ХХХ-1600 |
|
|
1,6
|
1,6
|
1,0
|
0,6
|
0,4
|
1,0
|
0,7
|
|
|
|
|
|
|
| ВЭП-ХХХ-2700(3000) |
|
|
|
|
1,6
|
1,4
|
1,0
|
1,3
|
1,0
|
0,7
|
0,4 |
0,3 |
|
|
|
| ВЭП-ХХХ-4000 |
|
|
|
|
|
1,6
|
1,3
|
1,6
|
1,4
|
1,0
|
0,8
|
0,6
|
0,5
|
0,4
|
0,3
|
| ВЭП-ХХХ-7000 |
|
|
|
|
|
|
|
|
1,6
|
1,6
|
1,4
|
1,0
|
0,8
|
0,7
|
0,6
|
| ВЭП-ХХХ-10000 |
|
|
|
|
|
|
|
|
|
|
1,6
|
1,4
|
1,2
|
1,0
|
0,8
|
| Окружающая среда |
воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150) |
| Строительная длина L, мм |
130
|
130
|
150
|
160
|
180
|
200
|
230
|
290
|
310
|
350
|
400
|
480
|
600
|
730
|
850
|
| Высота с ЭИМ ВЭП H, мм, не более |
340
|
340
|
345
|
350
|
375
|
395
|
410
|
460
|
470
|
520
|
720
|
740
|
770
|
990
|
1080
|
| Масса с ЭИМ ВЭП, кг, не более |
6
|
6
|
6
|
7
|
9
|
11
|
14
|
23
|
28
|
41
|
65
|
85
|
145
|
210
|
290
|
* Специальная конструкция узла регулирования (седло-плунжер) обеспечивает минимальный расход не более 0,005 м³/ч.
** По требованию заказчика выпускаются изделия с другими значениями Kvy.
*** Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа.
Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Пример обозначения при заказе седельного проходного регулирующего клапана:
Клапан регулирующий проходной седельный ВКСР DN25 Kvy10 c ЭИМ ВЭП (наименование ВЭП)
Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvy 10 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса — серый чугун, типом присоединения к трубопроводу — фланцевым (ГОСТ 33259, исполнении В) с ЭИМ ВЭП.

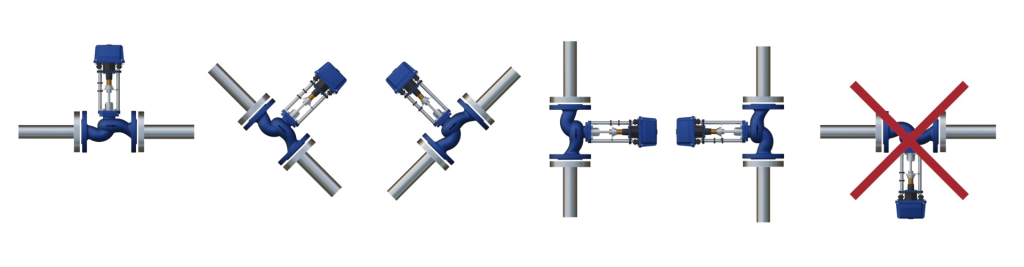

Монтажные положения седельного регулирующего клапана ВКСР:
Рекомендации по установке чугунного регулирующего клапана седельного:
- перед клапанами устанавливать фильтры;
- перед клапанами устанавливать регуляторы перепада давления для стабилизации гидравлических режимов и уменьшение уровня шума и вибрации.
