Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей проходного седельного стального регулирующего клапана ВКСР
| Деталь: | Материал: |
| корпус: | сталь 20Л (GS-C25) |
| крышка корпуса: | сталь 40Х (DN15-50) |
| седло, тарелка (поршень), плунжер, шток | сталь 40Х13 |
| уплотнение штока: | EPDM |
| направляющие штока: | PTFE |
| уплотнение в затворе: | PTFE (DN20-DN50)
«металл по металлу» (DN15) |
| драгоценные металлы: | не содержит |
Клапан запорно-регулирующий односедельный комплектуется электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220 В, 50 Гц или 24В постоянного или переменного тока (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с трехпозиционным управлением,~220 В, 50 Гц, с датчиком положения с токовым сигналом 4-20 мА;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с универсальным управлением (аналоговым и трехпозиционным (беспотенциальный контакт или открытый коллектор)), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (при попадании питающего напряжения электропривод устанавливает шток клапана в заданное положение «открыт» или «закрыт»);
- с встроенным контроллером с резервным источником питания (встроенный источник резервного питания позволяет продолжить процесс регулирования или установить шток клапана в заданное положение («открыт» или «закрыт») при пропадании сетевого питания).
Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Подобрать двухходовой cедельный регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Технические характеристики проходного седельного регулирующего стального клапана ВКСР
| Наименование параметров | Значение параметров | ||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | |
| Номинальное давление PN, МПа ** | 1,6; 2,5 | 2,5 | |||||
| Условная пропуская способность Kvy, м³/ч | 0,25 0,4 |
1,6 2,5 4 |
2,5 4 6,3 |
6,3 10 |
10 16 25 |
10 16 25 32 40 |
|
| Пропускная характеристика | линейная | ||||||
| Условный ход штока, мм | 10 | 14 | 20 | 20 | 20 | 20 | |
| Разгружен по давлению |
нет |
||||||
| Относительная протечка, % от Kvy, не более | 0,1 | ||||||
| Максимальный перепад давления, закрываемый ЭИМ, МПа * | ВЭП-ХХХ-700* | 1,6 | 1,0 | 0,7 | |||
| ВЭП-ХХХ-1600* | 1,6 | 1,6 | 1,6 | 1,0 | 0,6 | 0,4 | |
| ВЭП-ХХХ-2700 (3000)* | 1,6 | 1,4 | 1,0 | ||||
| ВЭП-ХХХ-4000* | 1,6 | 1,3 | |||||
| Окружающая среда |
воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150) | ||||||
| Строительная длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | |
| Высота клапана с ЭИМ Н, не более | 370 | 375 | 380 | 405 | 425 | 440 | |
| Масса с ЭИМ ВЭП, кг не более | 6 | 6 | 7 | 9 | 11 | 14 | |
* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа.
** Для клапанов с номинальным давлением PN 1,6 МПа допускается использование корпусов с PN 2,5 МПа. Номинальное давление PN клапана и материал корпуса указаны в разделе «Свидетельство о приемке» паспорта.
Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице технических характеристик указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Пример обозначения при заказе проходного регулирующего клапана ВКСР:
Клапан регулирующий проходной седельный ВКСР DN25 — PN1,6 — Kvy 4 — (+1+150) — СТ20Л — 03Д c ЭИМ ВЭП (наименование ВЭП)
Клапан регулирующий проходного седельный ВКСР с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvу 4 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса – сталь 20Л, типом присоединения к трубопроводу — фланцевым (ГОСТ 33259, исполнение B) с ЭИМ ВЭП.

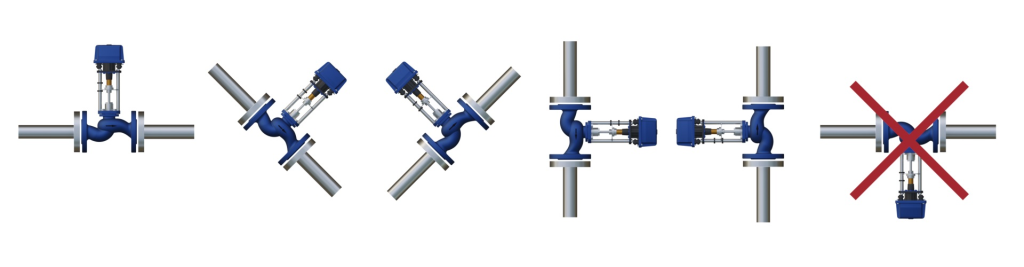

Монтажные положения проходного регулирующего клапана
Рекомендации по установке проходного регулирующего клапана:
— перед клапанами устанавливать фильтры;
— перед клапанами устанавливать регуляторы перепада давления для стабилизации гидравлических режимов и уменьшения уровня шума и вибрации.
