Трехходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей регулирующих трехходовых муфтовых латунных клапанов ВКТР DN15-DN50
Корпус | латунь | |
Шток | нержавеющая сталь | |
Плунжер | латунь | |
Уплотнение штока | EPDM | |
Направляющие штока | PTFE | |
Уплотнение в затворе | «металл по металлу» | |
Драгоценные металлы | не содержит |
Регулирующие муфтовые трехходовые латунные клапаны ВКТР DN15-DN50 комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220 В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24 В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- со степенью защиты IP54 или IP65.
ЭИМ оснащены ручным дублером.
Подобрать трехходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Технические характеристики клапанов регулирующих муфтовых латунных ВКТР DN15-DN50 (ду 15 — ду 50)
Наименование параметров | Значение параметров | ||||||
Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | |
Присоединение | G½ | G¾ | G1 | G1¼ | G1½ | G2 | |
Номинальное давление PN, МПа | 1,6 | ||||||
Условная пропуская способность Kvy, м3/ч | 2,5 | 2,5 | 5 | 10 | 16 | 25 | |
Условный ход штока, мм | 13 | 18 | 18 | 18 | 18 | 18 | |
Относительная протечка, % от Kvy, не более | 0,1 | ||||||
Максимальный перепаддавления на клапане, закрываемый ЭИМ, МПа * | |||||||
ВЭП-ХХХ-700 | 1,6 | 1,0 | 0,7 | 0,5 | |||
ВЭП-ХХХ-1600 | 1,6 | 1,6 | 1,0 | 0,6 | 0,4 | ||
ВЭП-ХХХ- 2700 | 1,6 | 1,4 | 1,0 | ||||

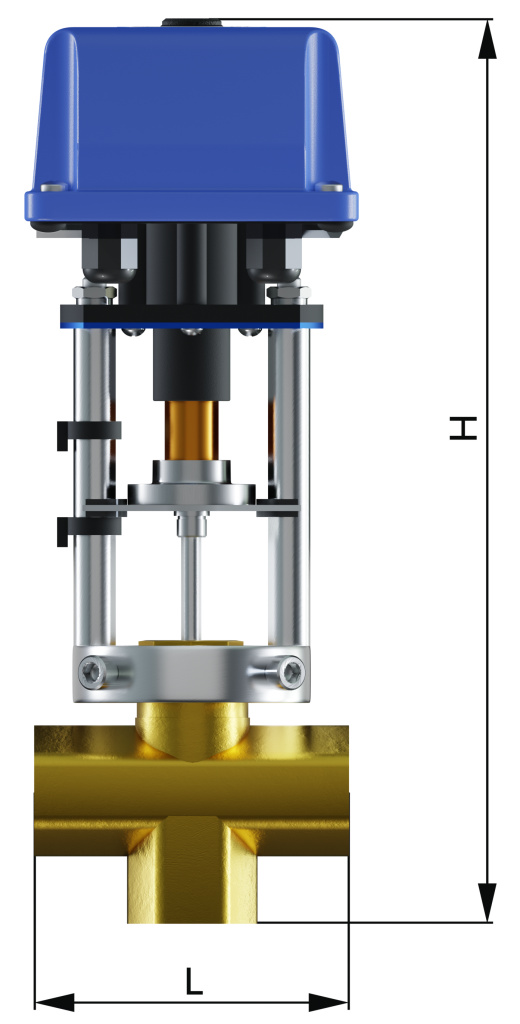

Строительная длина, L, мм | 59 | 62 | 80 | 90 | 110 | 122 | |
Высота с ЭИМ ВЭП, мм, не более | 290 | 290 | 300 | 305 | 310 | 320 | |
Высота до проточной части H кг, не более | 44 | 44 | 48 | 53 | 56 | 63 | |
Масса с ЭИМ ВЭП, кг, не более | 2,8 | 2,8 | 3,0 | 3,5 | 4,0 | 4,5 |
* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Окружающая среда: воздух с температурой от 1 °С до 50 °С, относительной влажностью до 80 % (климатическое исполнение УХЛ 4 по ГОСТ 15150).
Условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Присоединение к трубопроводу: муфтовое.
