Трехходовые регулирующие клапаны с электроприводом устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей регулирующего трехходового чугунного клапана с электроприводом ВКТР
| Деталь: | Материал: |
|---|---|
| Корпус | серый чугун СЧ (DN15-50);
высокопрочный чугун ВЧ (DN65-250); ковкий чугун КЧ (DN65-300). |
| Шток | сталь 40Х13 |
| Плунжер | латунь;
сталь 40Х13. |
| Уплотнение штока | EPDM |
| Направляющие штока | PTFE |
| Уплотнение в затворе | «металл по металлу» |
| Драгоценные металлы | не содержит |
Регулирующие клапаны комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220 В, 50 Гц или 24В постоянного или переменного тока (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с трехпозиционным управлением,~220 В, 50 Гц, с датчиком положения с токовым сигналом 4-20 мА;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с универсальным управлением (аналоговым и трехпозиционным (беспотенциальный контакт или открытый коллектор)), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (при попадании питающего напряжения электропривод устанавливает шток клапана в заданное положение «открыт» или «закрыт»);
- со встроенным контроллером с резервным источником питания (встроенный источник резервного питания позволяет продолжить процесс регулирования или установить шток клапана в заданное положение («открыт» или «закрыт») при пропадании сетевого питания.
Требования по ЭИМ: условия окружающей среды для ЭИМ обеспечить в соответствии с требованиями эксплуатационной документации на ЭИМ.
Подобрать трехходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
трехходового регулирующего чугунного клапана ВКТР с электроприводом
| Наименование параметров | Значение параметров |
||||||||||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| Номинальное давление PN, МПа * | 1,6 | ||||||||||||||
|
Условная пропускная способность Кvy, м³/ч** |
0,63 1,25 1,6 2,5 4 |
5 6,3 | 8 10 | 12,5 16 | 20 25 | 32 40 | 50 63 |
80 100 |
100 125 160 |
200 250 |
300 400 |
450 | 630 | 1000 | |
| Пропускная характеристика | А-АВ — равнопроцентная; В-АВ — линейная | ||||||||||||||
| Условный ход штока, мм | 14 | 14 | 14 | 14 | 14 | 14 | 20 | 20 | 20 | 40 | 40 | 40 | 40 | 40 | |
| Относительная протечка, % от Kvy, не более | 0,1 | ||||||||||||||
| Максимальный перепад давления на клапане, закрываемый ЭИМ, МПа ** |
ВЭП-ХХХ-700 |
1,6 | 1,0 | 0,7 | |||||||||||
| ВЭП-ХХХ-1600 | 1,6 | 1,6 | 1,0 | 0,6 | 0,4 | ||||||||||
| ВЭП-ХХХ-2700 | 1,6 | 1,4 | 1,0 | 0,7 | 0,5 | 0,3 | |||||||||
| ВЭП-ХХХ-4000 | 1,6 | 1,3 | 1,0 | 0,7 | 0,4 | 0,3 | 0,2 | ||||||||
| ВЭП-ХХХ-10000 | 0,2 | 0,1 | 0,1 | ||||||||||||
| Строительная длина, L, мм | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 495 | 622 | 698 | |
| Высота с ЭИМ ВЭП, H, мм, не более | 330 | 345 | 355 | 385 | 395 | 405 | 505 | 515 | 555 | 685 | 755 | 855 | 925 | 995 | |
| Высота, мм |
65 | 70 | 75 | 95 | 100 | 100 | 145(КЧ)
120(ВЧ) |
155(КЧ)
150(ВЧ) |
166(КЧ)
133(ВЧ) |
200(КЧ)
177(ВЧ) |
240(КЧ)
219(ВЧ) |
165(КЧ)
180(ВЧ) |
203(КЧ)
230(ВЧ) |
285(КЧ) | |
| Масса с ЭИМ ВЭП, кг, не более | 7 | 8 | 9 | 11 | 13 | 15 | 23 | 28 | 37 | 53 | 74 | 89 | 148 | 390 | |
* Специальная конструкция узла регулирования (седло-плунжер) обеспечивает минимальный расход не более 0,005 м³/ч.
** По требованию заказчика выпускаются изделия с другими значениями Kvy.
*** Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа.
Важно!
При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице технических характеристик указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены.
Пример обозначения при заказе седельного проходного регулирующего клапана:
Клапан регулирующий проходной седельный ВКСР DN25 Kvy10 c ЭИМ ВЭП (наименование ВЭП)
Клапан регулирующий проходной седельный ВКСР с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью Kvy 10 м³/ч, температурой рабочей среды от 1 °С до 150 °С, материалом корпуса — серый чугун, типом присоединения к трубопроводу — фланцевым (ГОСТ 33259, исполнении В) с ЭИМ ВЭП.

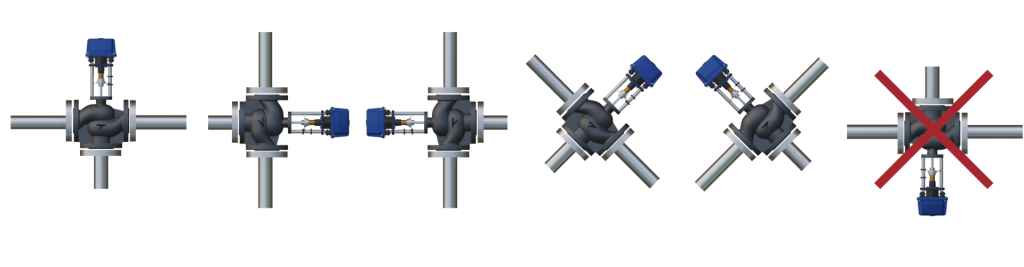

Монтажные положения регулирующего трехходового клапана ВКТР с электроприводом
Рекомендации установки регулирующего трехходового клапана ВКТР с электроприводом:
— перед клапанами устанавливать фильтры;
— перед клапанами устанавливать регуляторы перепада давления для стабилизации гидравлических режимов и уменьшения уровня шума и вибрации.
