Двухходовые регулирующие клапаны для пара устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей регулирующих клапанов ВКРП для пара:
| Деталь: | Материал: |
| Корпус | ковкий чугун (КЧ) PN 2,5 МПа (DN15-200);серый чугун (СЧ) PN 1,6 МПа (DN15-300). |
| Крышка корпуса | сталь 40Х (DN15-50); сталь 40Х13 (DN65-150);сталь 20, сталь 20Х13 (DN200-300). |
| Седло, тарелка, плунжер, шток | сталь 40Х13 |
| Уплотнение штока | PTFE |
| Направляющие штока | PTFE |
| Уплотнение в затворе | PTFE (DN15, Kvу0,63-4,0; DN20-300);«металл по металлу» (DN15, Kvу0,25-0,4); |
| Драгоценные металлы | не содержит |
Регулирующие клапаны на пар комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220 В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение)
с управляющим сигналом 24 В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями; - с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- с встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение);
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- со степенью защиты IP54 или IP65;
- ЭИМ оснащены ручным дублером.
Подобрать двухходовой регулирующий клапан на пар Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Технические характеристики регулирующего клапана для пара
| Наименование параметров | Значение параметров | |||||||||||||||
| Номинальный диаметр DN, мм | 15* | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | |
| Номинальное давление PN, МПа ** | 1,6; 2,5 | 1,6 | ||||||||||||||
| Температура рабочей среды, °С | от 1 °С до 220 °С | |||||||||||||||
| Условная пропускная способность Kvy, м³/ч | 0,25
0,4 |
0,63 11,6 2,5 4 |
1,6
2,54 6,3 |
2,54
6,3 10 |
6,3
10 16 |
10
16 25 |
10
16 25 32 40 |
25
40 63 |
40
63 100 |
63
100 125 160 |
100
125 160 200 250 |
100
160 200 250 300 |
250
300 360 450 630 |
400
630 800 1000 |
1000
1250 1600 |
|
| Пропускная характеристика | линейная | |||||||||||||||
| Ход штока, мм | 10 | 14 | 14 | 20 | 20 | 20 | 20 | 20 | 20 | 20 | 40 | 40 | 50 | 80 | 80 | |
| Относительная протечка, % от Kvy, не более | 0,1 (по умолчанию)
0,01 (под заказ) |
|||||||||||||||
| Строительная длина L, мм | 130 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | |

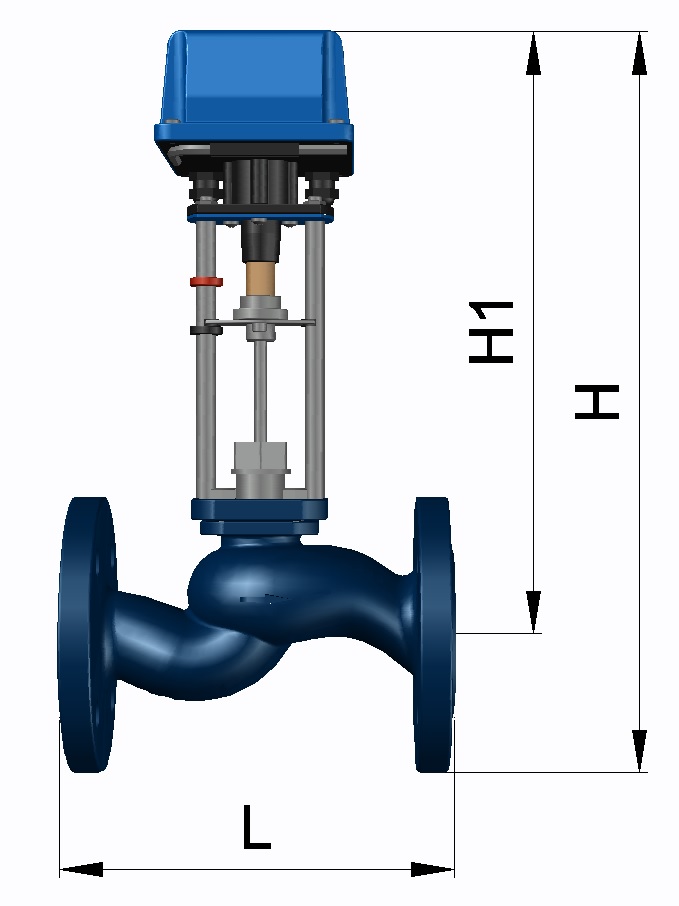

| Высота клапана с ЭИМ Н, мм, не более | 370 | 370 | 375 | 380 | 405 | 425 | 440 | 490 | 500 | 555 | 730 | 750 | 770 | 990 | 1080 | |
| Размер Н1, мм, не более | 320 | 320 | 320 | 330 | 335 | 350 | 355 | 395 | 395 | 430 | 580 | 590 | 560 | 780 | 850 | |
| Масса клапана с ЭИМ, кг, не более | 6 | 6 | 6 | 7 | 9 | 11 | 14 | 23 | 28 | 41 | 65 | 85 | 145 | 210 | 290 | |
| Максимальный перепад давления, закрываемый ЭИМ, МПа * | ВЭП-ХХХ-1600* | 1,6 | 1,6 | 1,6 | 1,6 | 1,0 | 0,6 | 1,0 | 0,7 | |||||||
| ВЭП-ХХХ-2700(3000)* | 1,6 | 1,4 | 1,0 | 1,3 | 1,0 | 0,7 | ||||||||||
| ВЭП-ХХХ-4000* | 1,6 | 1,3 | 1,6 | 1,4 | 1,0 | 0,8 | 0,6 | 0,5 | 0,4 | 0,3 | ||||||
| ВЭП-ХХХ-7000* | 1,6 | 1,6 | 1,4 | 1,0 | 0,8 | 0,7 | 0,6 | |||||||||
| ВЭП-ХХХ-10000* | 1,6 | 1,4 | 1,2 | 1,0 | 0,8 | |||||||||||
| Строительная длина, мм | 130 | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | |
| Высота с ЭИМ ВЭП, мм, не более | 370 | 370 | 375 | 380 | 405 | 425 | 440 | 490 | 500 | 555 | 730 | 750 | 770 | 990 | 1080 | |
| Масса с ЭИМ ВЭП, кг, не более | 6 | 6 | 6 | 7 | 9 | 11 | 14 | 23 | 28 | 41 | 65 | 85 | 145 | 210 | 290 | |
* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены в цветом.
** Для клапанов с номинальным давлением PN 1,6 МПа допускается использование корпусов из ковкого чугуна (КЧ) с PN 2,5 МПа. Номинальное давление PN клапана и материал корпуса указаны в разделе «Свидетельство о приемке» паспорта.
** Для клапанов с номинальным давлением PN 1,6 МПа допускается использование корпусов из ковкого чугуна (КЧ) с PN 2,5 МПа. Номинальное давление PN клапана и материал корпуса указаны в разделе «Свидетельство о приемке» паспорта.
*** Специальная конструкция узла регулирования (седло-плунжер) обеспечивает минимальный расход не более 0,005 м³/ч. По требованию заказчика выпускаются изделия с другими значениями Kvy.
Клапаны DN 65 — 300 разгружены по давлению.
Пример обозначения при заказе регулирующего клапана на пар:
-
- Клапан регулирующий проходной ВКРП DN25 -PN1,6 -Kvy10 -(+1+220) -КЧ с ЭИМ (наименование ЭИМ).
Клапан регулирующий проходной ВКРП с номинальным диаметром DN 25, номинальным давлением PN 1,6 МПа, условной пропускной способностью Kvy 10м³/ч, температурой рабочей среды от 1 °С до 220 °С, материалом корпуса — ковкий чугун, типом присоединения к трубопроводу — фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ. - Клапан регулирующий проходной ВКРП DN25 -PN2,5 -Kvy10 -(+1+220)- КЧ с ЭИМ (наименование ЭИМ).
Клапан регулирующий проходной ВКРП с номинальным диаметром DN 25, номинальным давлением PN 2,5 МПа, условной пропускной способностью Kvy 10м³/ч, температурой рабочей среды от 1 °С до 220 °С, материалом корпуса — ковкий чугун, типом присоединения к трубопроводу — фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B, с ЭИМ.
- Клапан регулирующий проходной ВКРП DN25 -PN1,6 -Kvy10 -(+1+220) -КЧ с ЭИМ (наименование ЭИМ).

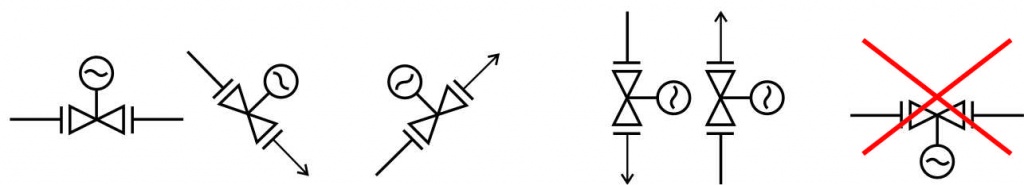

Монтажные положения регулирующего клапана для пара:
Рекомендации по установке регулирующего клапана для пара:
а) перед клапанами устанавливать фильтры;
б) перед клапанами устанавливать регуляторы перепада давления для:
— стабилизации гидравлических режимов;
— уменьшение уровня шума и вибрации.
