Двухходовые регулирующие клапаны устанавливаются в ИТП зданий, ЦТП, котельных, ТЭЦ, насосных станциях и других объектах, где производится, распределяется или потребляется тепловая энергия, холодная или горячая вода.
Материалы деталей парового клапана регулирующего ВКРП из стали:
| Деталь | Материал |
| Корпус | сталь 20Л (GS-C25) |
| Крышка корпуса | сталь 40Х |
| Седло, тарелка, плунжер, шток | сталь 40Х13 |
| Уплотнение штока | PTFE |
| Направляющие штока | PTFE |
| Уплотнение в затворе | PTFE (DN20-DN50); «металл по металлу» (DN15); |
| Драгоценные металлы | не содержит |
Регулирующие паровые клапаны ВКРП с корпусом из стали комплектуются электрическими исполнительными механизмами (ЭИМ) ВЭП:
- с управляющим сигналом ~220 В, 50 Гц; (схема подключения: трехпроводная), с двумя концевыми выключателями (базовое исполнение);
- с управляющим сигналом 24 В постоянного или переменного тока; (схема подключения: трехпроводная), с двумя концевыми выключателями;
- с аналоговым управляющим сигналом 0-10 В или 4-20 мА, с позиционером (выходной токовый сигнал 4-20 мА), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- со встроенным контроллером (интеллектуальный электропривод);
- с функцией безопасности (самовозврат в задаваемое положение)
- с резервным источником питания;
- с универсальным управлением (аналоговым и трехпозиционным), с питанием ~220 В, 50 Гц или 24 В постоянного или переменного тока;
- со степенью защиты IP54 или IP65;
- ЭИМ оснащены ручным дублером.
Подобрать двухходовой регулирующий клапан Вы можете с помощью программы подбора оборудования, размещенной на нашем сайте. По согласованию с заказчиком возможна установка ЭИМ других марок и производителей.
Технические характеристики регулирующего парового клапана ВКРП из стали
ВЭП-ХХХ-1600*
| Наименование параметров |
Значение параметров |
||||||
| Номинальный диаметр DN, мм | 15 | 20 | 25 | 32 | 40 | 50 | |
| Номинальное давление PN, МПа ** | 1,6; 2,5 | 2,5 | |||||
| Условная пропуская способность Kvy, м³/ч | 0,25
0,4 |
1,6
2,5 4 |
2,5
4 6,3 |
6,3
10 |
10
16 25 |
10
16 25 32 40 |
|
| Пропускная характеристика |
линейная |
||||||
| Условный ход штока, мм | 10 | 14 | 20 | ||||
|
Относительная протечка, % от Kvy,не более |
0,1 |
||||||
| Максимальный перепад давления, закрываемый ЭИМ, МПа * |
|||||||
| ВЭП-ХХХ-1600 * | 1,6 | 1,6 | 1,6 | 1,0 | 0,6 | ||
| ВЭП-ХХХ-2700 (3000)* | 1,6 | 1,4 | 1,0 | ||||
| ВЭП-ХХХ-4000* | 1,6 | 1,3 | |||||

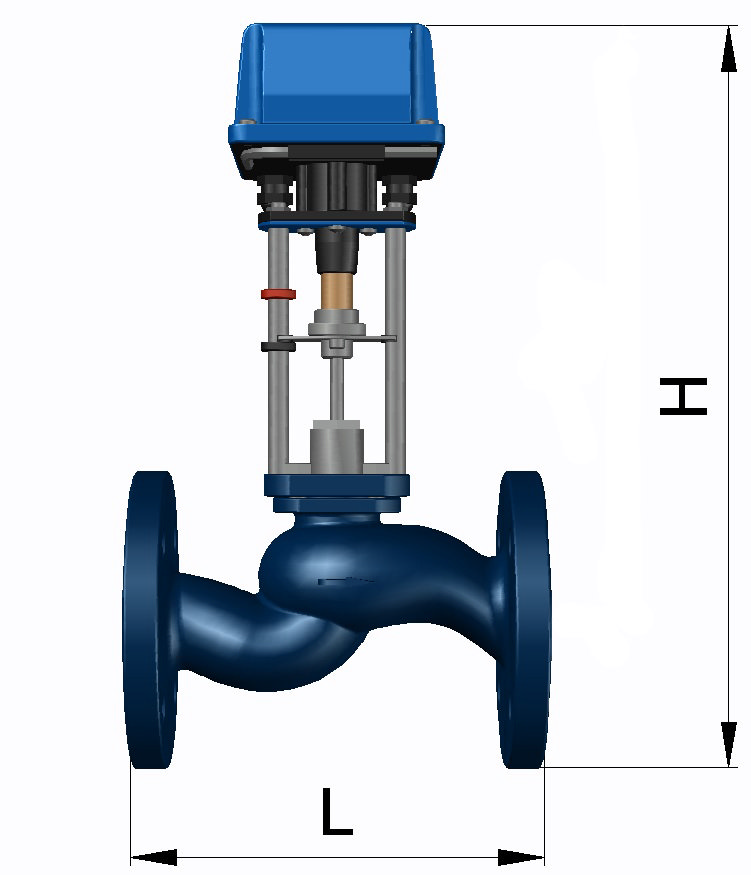

| Строительная длина L, мм | 130 | 150 | 160 | 180 | 200 | 230 | |
| Высота с ЭИМ ВЭП Н, мм, не более | 370 | 375 | 380 | 405 | 425 | 440 | |
| Масса с ЭИМ ВЭП, кг, не более | 6 | 6 | 7 | 9 | 11 | 14 | |
* Для увеличения срока службы и уменьшения уровня шума и вибраций рекомендуется перепад давления на клапане принимать не более 0,2 МПа. При перепаде давления более 0,4 МПа большая вероятность появления высокого уровня шума и вибраций. В таблице указаны максимальные перепады давления, при которых гарантируется закрытие электрическим исполнительным механизмом (ЭИМ). Максимальные перепады давления для базовых исполнений клапанов с ЭИМ выделены в цветом.
** Для клапанов с номинальным давлением PN 1,6 МПа допускается использование корпусов из ковкого чугуна (КЧ) с PN 2,5 МПа. Номинальное давление PN клапана и материал корпуса указаны в разделе «Свидетельство о приемке» паспорта.
*** Специальная конструкция узла регулирования (седло-плунжер) обеспечивает минимальный расход не более 0,005 м³/ч. По требованию заказчика выпускаются изделия с другими значениями Kvy.
Клапаны DN 65 — 300 разгружены по давлению.
Пример обозначения при заказе парового регулирующего клапана:
- Клапан регулирующий проходной ВКРП DN25 -PN1,6 -Kvy10 -(+1+220) -СТ20Л -03Д с ЭИМ (наименование ЭИМ).
Клапан регулирующий проходной ВКРП с номинальным диаметром DN25, номинальным давлением PN1,6 МПа, условной пропускной способностью
Kvy 10 м³/ч, температурой рабочей среды от 1 °С до 220 °С, материалом корпуса — сталь 20Л, типом присоединения к трубопроводу — фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B) с ЭИМ ВЭП. - Клапан регулирующий проходной ВКРП DN25 -PN2,5 -Kvy10 -(+1+220) -СТ20Л -03Д с ЭИМ (наименование ЭИМ).
Клапан регулирующий проходной ВКРП с номинальным диаметром DN25, номинальным давлением PN2,5 МПа, условной пропускной способностью
Kvy 10 м³/ч, температурой рабочей среды от 1 °С до 220 °С, материалом корпуса — сталь 20Л, типом присоединения к трубопроводу — фланцевым с размерами уплотнительных поверхностей, присоединительными размерами по ГОСТ 33259, исполнение B) с ЭИМ ВЭП.

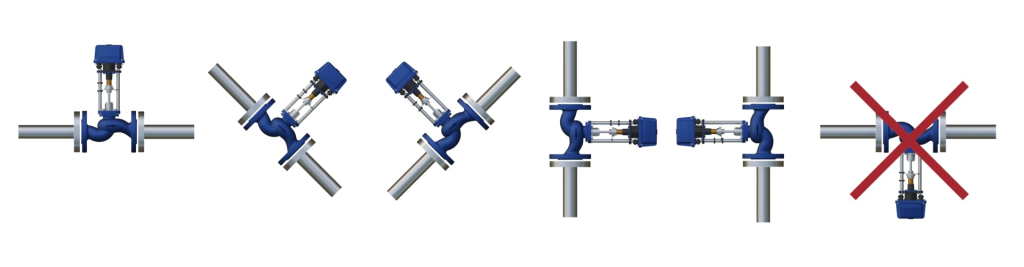

Монтажные положения двухходового парового регулирующего стального клапана ВКРП
Рекомендации по установке регулирующих паровых стальных клапанов ВКРП
а) перед клапанами устанавливать фильтры;
б) перед клапанами устанавливать регуляторы перепада давления для:
— стабилизации гидравлических режимов;
— уменьшение уровня шума и вибрации.
