Среда: воздух и инертные газы
Функция безопасности: нормально-закрытый (НЗ)
Количество ходов: 2/2 (портов/позиций)
Диапазоны давлений: -1… 3 бар
Температура среды: -10 °C … +80 °C
Температура окружающей среды: -20 °C – +70 °C
Время открытия: 200-1500мс
Время закрытия: 500-2000мс
Максимальная вязкость: 38cSt или мм2/с
Максимально допустимое давление: 10 бар
Уплотнение клапана: кольца круглого сечения
Напряжение: AC, DC
Перестановка катушки без демонтажа клапана (независимо AC, DC)
Установка в любом положении, но наиболее оптимально катушкой вверх
Перед клапаном среду необходимо фильтровать
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/ EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC)

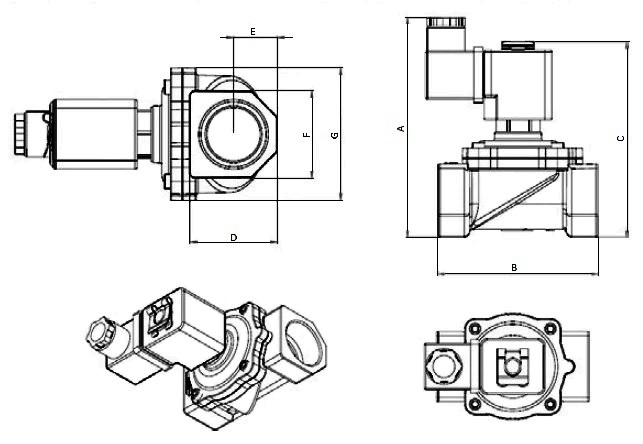

Габаритные характеристики
| A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | |
| 1/8′ | 105,4 | 69 | 86,2 | 26,8 | 13,4 | 26,9 | 44 |
| 1/4» | 105,4 | 69 | 86,2 | 26,8 | 13,4 | 26,9 | 44 |
| 3/8» | 105,4 | 69 | 86,2 | 26,8 | 13,4 | 26,9 | 44 |
| 1/2» | 105,4 | 69 | 86,2 | 26,8 | 13,4 | 26,9 | 44 |
| 3/4» | 111,7 | 81 | 98,5 | 31,8 | 15,3 | 31,9 | 53,8 |
| 1» | 122,3 | 89 | 108,6 | 40,8 | 20,4 | 41 | 62 |
