Среда: пар, перегретая вода и другие неагрессивные жидкости
Функция безопасности: нормально-закрытый (НЗ)- серия ЭСК 210 и нормально-открытый (НО) — серия ЭСК 211
Количество ходов: 2/2 (портов/позиций)
Диапазоны давлений: 0–5 бар
Температура среды: -10 °С – +160 °С
Температура окружающей среды: -20 °С – +70 °С
Время открытия/ закрытия: 200мс – 1500мс / 500мс – 2000мс
Максимальная вязкость: 38cSt или мм2/с
Максимально допустимое давление: 7,5 бар
Не требуется перепад давления, внутренняя выпускная система (для Серии ЭСК211)
Уплотнение клапана: кольца круглого сечения
Напряжение: AC, DC
Перестановка катушки без демонтажа клапана (независимо AC, DC)
Установка в любом положении, но наиболее оптимально катушкой вверх
Перед клапаном среду необходимо фильтровать
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC)

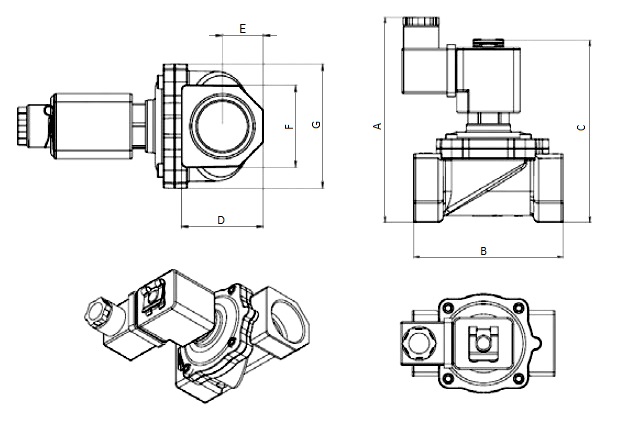

Габаритные характеристики
| A, мм | B, мм | C, мм | D, мм | E, мм | F, мм | G, мм | |
| 1/8′ | 105,4 | 69 | 86,2 | 26,8 | 13,4 | 26,9 | 44 |
| 1/4′ | 105,4 | 69 | 86,2 | 26,8 | 13,4 | 26,9 | 44 |
| 3/8′ | 105,4 | 69 | 86,2 | 26,8 | 13,4 | 26,9 | 44 |
| 1/2′ | 105,4 | 69 | 86,2 | 26,8 | 13,4 | 26,9 | 44 |
| 3/4′ | 111,7 | 81 | 98,5 | 31,8 | 15,3 | 31,9 | 53,8 |
| 1′ | 122,3 | 89 | 108,6 | 40,8 | 20,4 | 41 | 62 |
