Среда: пар, перегретая вода и неагрессивные жидкости
Функция безопасности: нормально-закрытый (НЗ) — серия ЭСК 295 и нормально-открытый (НО) — серия ЭСК 296
Количество ходов: 2/2 (портов/позиций)
Размеры: 1/8″–2″
Диапазоны давлений: 0,35–5 бар (1/8″…1″), 0,5–3 бар (11/4″…2″)
Температура среды: -10 °С – +160 °С (1/8″…1″), -10 °С – +140 °С (11/4″…2″)
Температура окружающей среды: -20 °С – +70 °С
Время открытия/ закрытия: 200мс – 1500мс / 500мс – 2000мс
Максимальная вязкость: 38cSt или мм2/с
Максимально допустимое давление: 7,5 бар
Требуемый минимальный перепад давления: 0,35 бар (для 1/8″…1″) и 0,5 бар (для 11/4″…2″), внутренняя выпускная система (для Серии ЭСК296)
Уплотнение клапана: кольца круглого сечения
Напряжение: AC, DC
Перестановка катушки без демонтажа клапана (независимо AC, DC)
Установка в любом положении, но наиболее оптимально катушкой вверх
Перед клапаном среду необходимо фильтровать
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC)

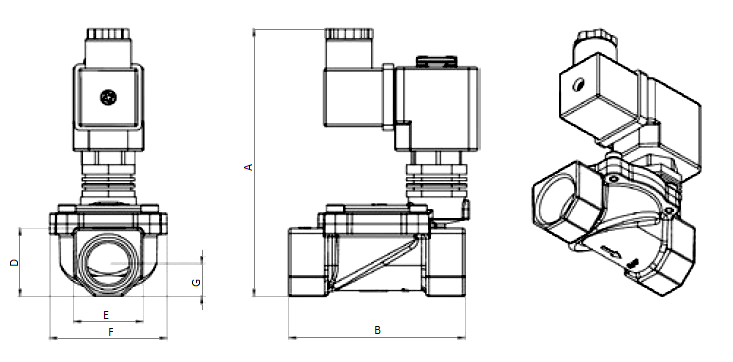

Весогабаритные характеристики:
| Размеры, мм | A | B | D | E | F | G |
| 1/8′ | 120 | 69 | 26,8 | 26,9 | 44 | 13,4 |
| 1/4′ | 120 | 69 | 26,8 | 26,9 | 44 | 13,4 |
| 3/8′ | 120 | 69 | 26,8 | 26,9 | 44 | 13,4 |
| 1/2′ | 120 | 69 | 26,8 | 26,9 | 44 | 13,4 |
| 3/4′ | 125 | 80 | 31,8 | 31,9 | 53,8 | 15,3 |
| 1′ | 135 | 89 | 40,9 | 40,7 | 62 | 20,5 |
