Среда: вода, пар (до 180 °С), светлые нефтепродукты, другие неагрессивные жидкости и воздух,
нейтральные газы, не применяется для агрессивных жидкостей и газов
Функция безопасности: нормально-закрытый (НЗ) — серия ЭСК 103 и нормально-открытый (НО) –серия ЭСК 104
Количество ходов: 2/2 (портов/розиций)
Диапазоны давлений: 1–40 бар
Температура среды: -10 °С … +180 °С
Температура окружающей среды: -20 °С – +70 °С
Время открытия/закрытия: 200мс – 1500мс / 500мс – 2000мс
Максимальная вязкость: 38cSt или мм2/с
Максимально допустимое давление: 60 бар
Требуемый минимальный перерепад давления: 1 бар
Уплотнение клапана: кольца круглого сечения
Напряжение: AC, DC
Перестановка катушки без демонтажа клапана (независимо AC, DC)
Установка в любом положении, но наиболее оптимально катушкой вверх
Перед клапаном среду необходимо фильтровать
Расход (Q) может быть рассчитан, исходя из значений давления, плотности и коэффициента расхода
В соответствии с 97/23/ЕС Директива на оборудование, работающее под давлением (PED), 2006/95/EEC директива на низковольтное оборудование (LVD), 2004/108/ЕС Директива по электромагнитной совместимости (EMC)

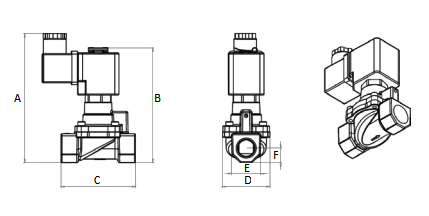

Габаритные характеристики
| A | B | C | D | E | F | |
| 1/8″ | 119 | 106 | 69 | 44 | 27 | 13,5 |
| 1/4″ | 119 | 106 | 69 | 44 | 27 | 13,5 |
| 3/8″ | 119 | 106 | 69 | 44 | 27 | 13,5 |
| 1/2″ | 119 | 106 | 69 | 44 | 27 | 13,5 |
| 3/4″ | 127 | 112 | 81 | 54 | 32 | 15,3 |
| 1″ | 135 | 112 | 89 | 62 | 40,5 | 20,5 |
